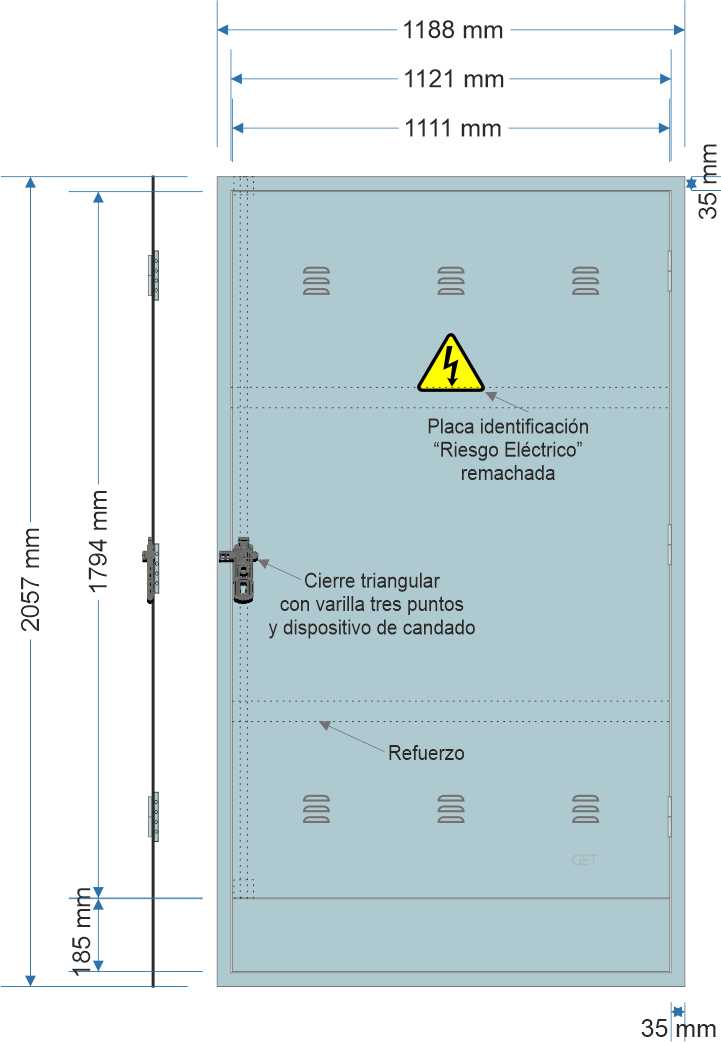

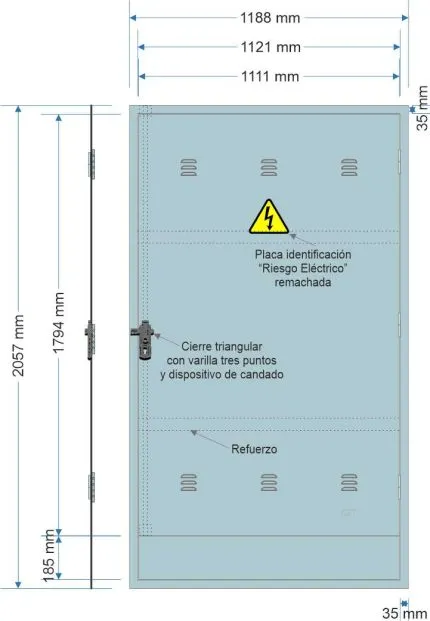

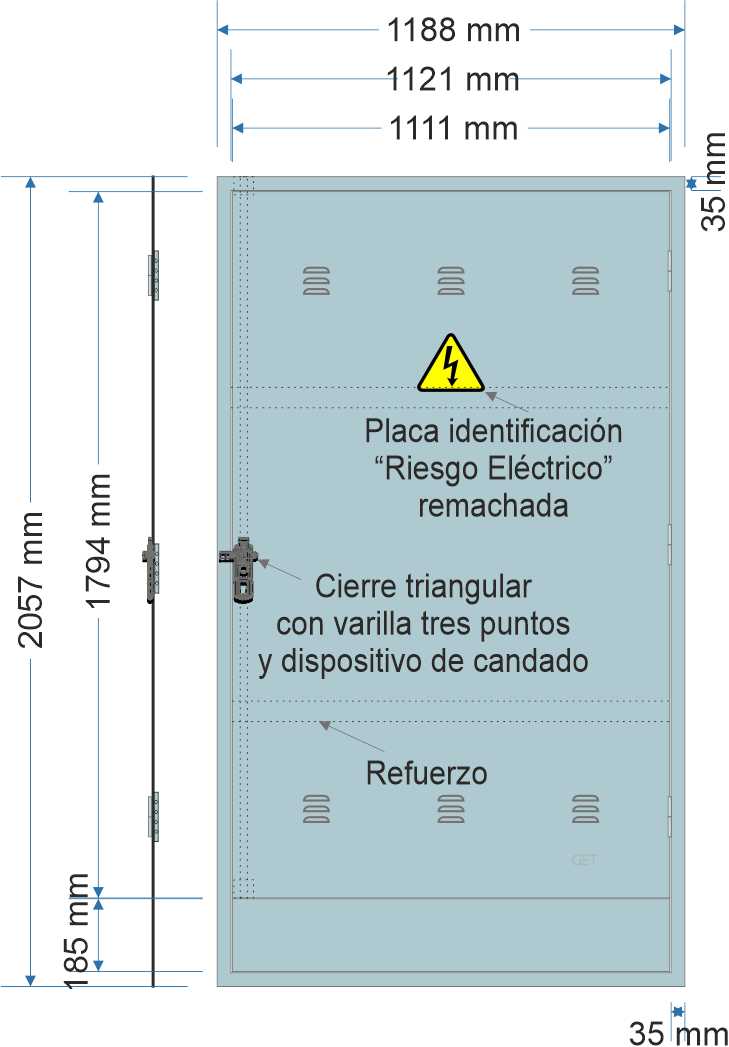

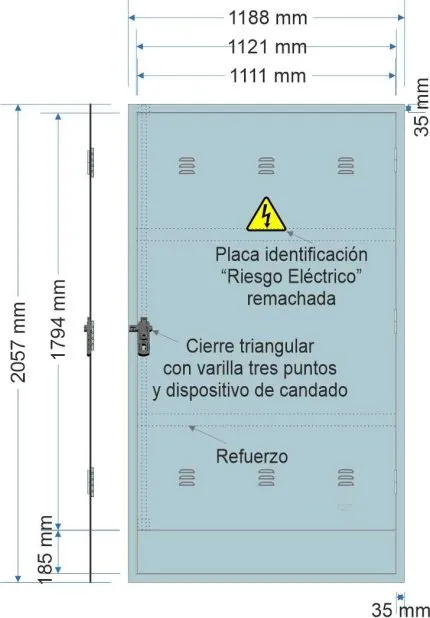

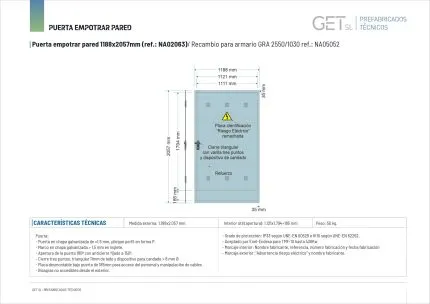

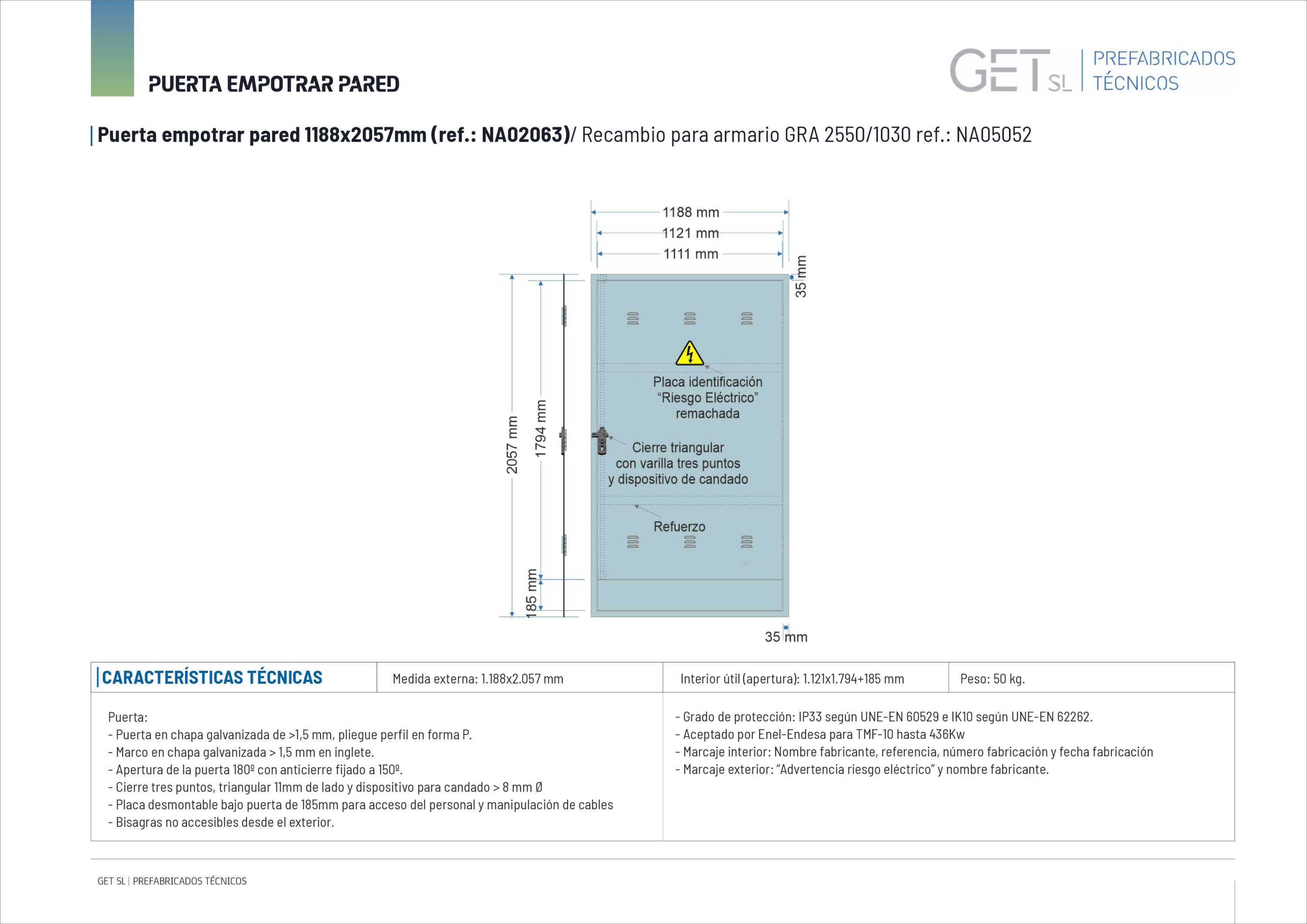

NA02063. Puerta empotrar en pared/ nichos FECSA ENDESA para TMF-10/ Armario GRA 2550/1030. (medida 1188x2057mm)

Medida 1188x2057mm.

Para TMF10 de hasta 436,00Kw o TMF1 + Caja Derivación CDM (CGP-12-250/250/400 BUC)

Ensamblada en Armario GRA 2550/1030.

Puerta empotrar en pared CIERRE TRIANGULAR con dispositivo de candado.

Atendiendo a la Guía NRZ103 de interpretación Instalaciones de enlace conectadas a la red de distribución. Consumidores en Baja Tensión (edición 2ª 09-2018), desde marzo de 2025 la puerta para albergar Caja de Protección y Medida «Dispondrá de cerradura de llave triangular de 11 mm de lado precintable por EDE, y de dispositivos que permitan su bloqueo mediante candado con llave maestra.»

• Marco y puerta construidos con chapa de acero galvanizado de 1.5mm de espesor. Galvanizado de 5 micras.
• Bisagras no accesibles desde el exterior.
• El marco de las puertas presenta 3 plieques (pliegue perfil forma P)
• Placa desmontable bajo la puerta de 185mm para acceso del personal y manipulación de cables.
• Llevan grapas metálicas para fijación en pared.
• Cierre tres puntos mediante dispositivo de cabera TRIANGULAR de 11mm de lado más dispositivo de candado
• Apertura de puerta de 180º, con dispositivo de enclavamiento a 150º impidiendo cierre accidental.
• Maneta escamoteable.
• Grado de protección: IP33 según UNE-EN 60529 e IK10 según UNE-EN 62262.

Marcaje e identificación:

• En la parte INTERIOR de la puerta, incluye una etiqueta de identificación con:

– Nombre o marca del fabricante del conjunto
– Referencia o código asignado por el fabricante
– Número de fabricación
– Fecha de fabricación
– Referencia a normas UNE-EN 1169 y UNE-EN 61439-5.

• En la parte EXTERIOR de la puerta, incluye las siguientes identificaciones:

– Símbolo «ADVERTENCIA DE RIESGO ELÉCTRICO» en aluminio anodizado de 0,5mm de espesor mínimo y su base comprendida entre 150 y 200 mm.

– Nombre o marca del fabricante
