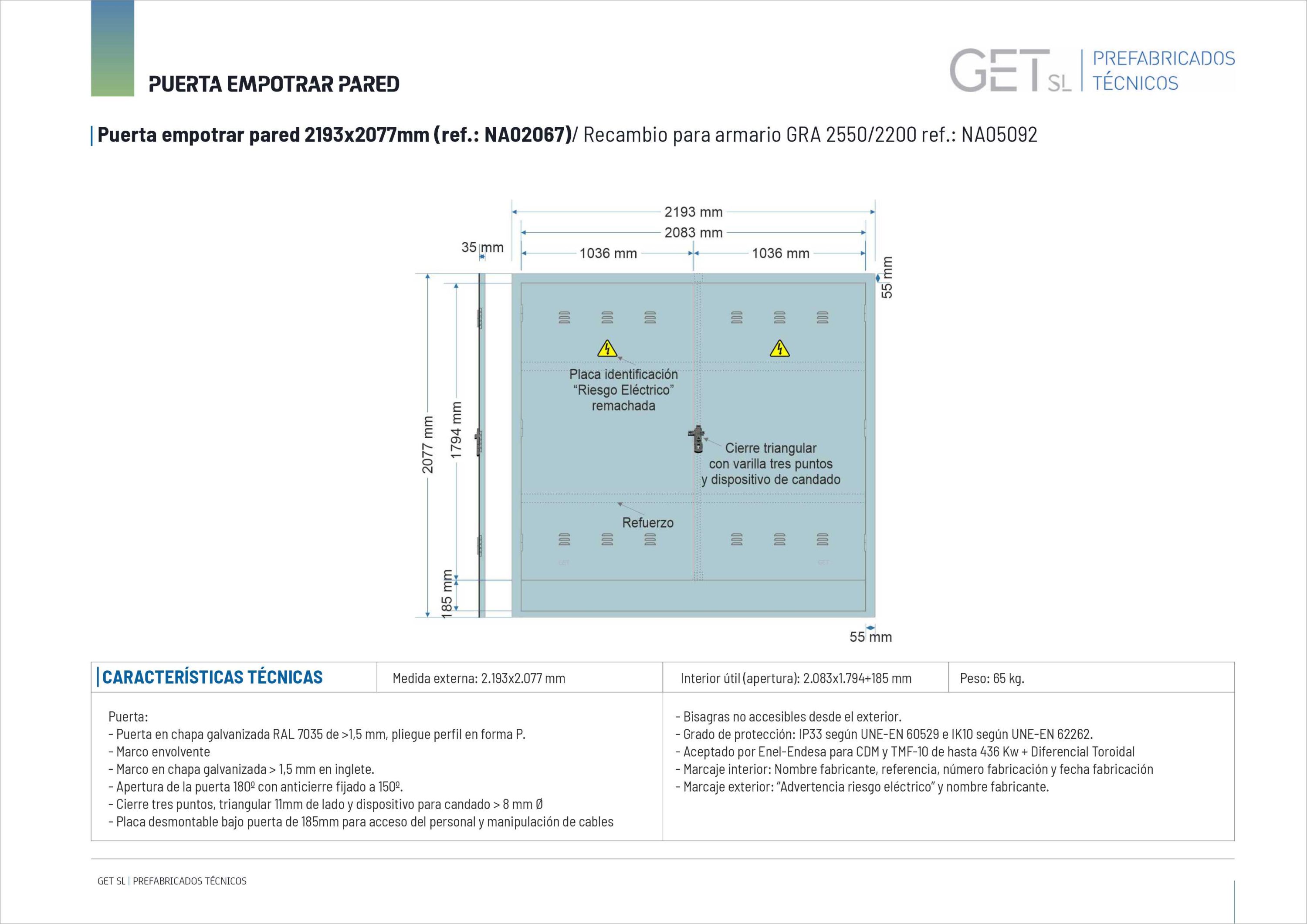

NA02067. Puerta empotrar en pared/ nichos FECSA ENDESA con marco y escuadras de fijación, de DOBLE HOJA, con cerradura anclaje 3 puntos BOMBÍN TRIANGULAR/ Para utilidades diversas/ Armario GRA 2550/2200. (medida 2193x2077mm)

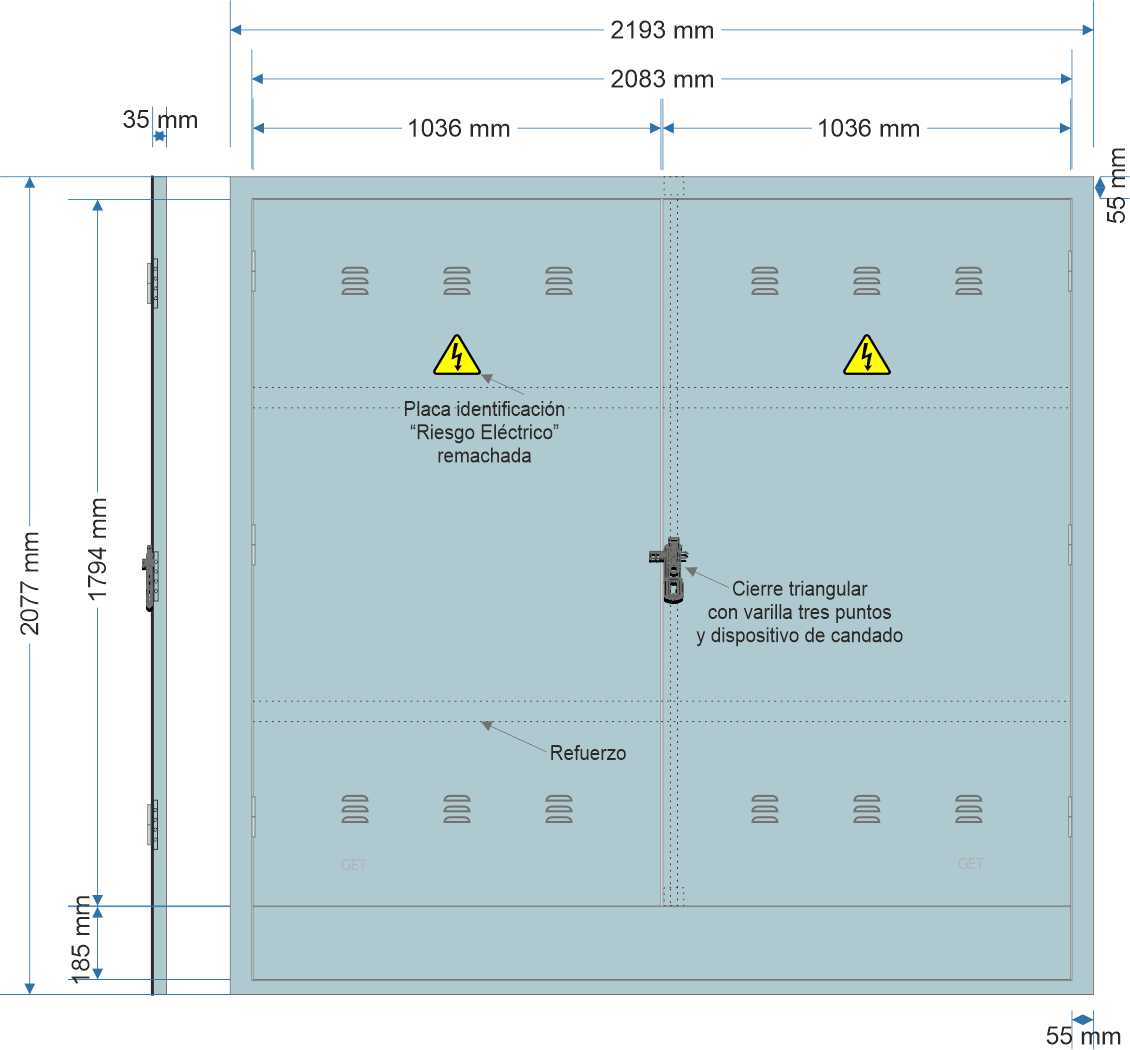

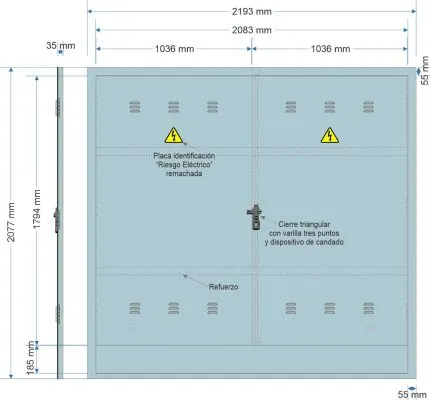

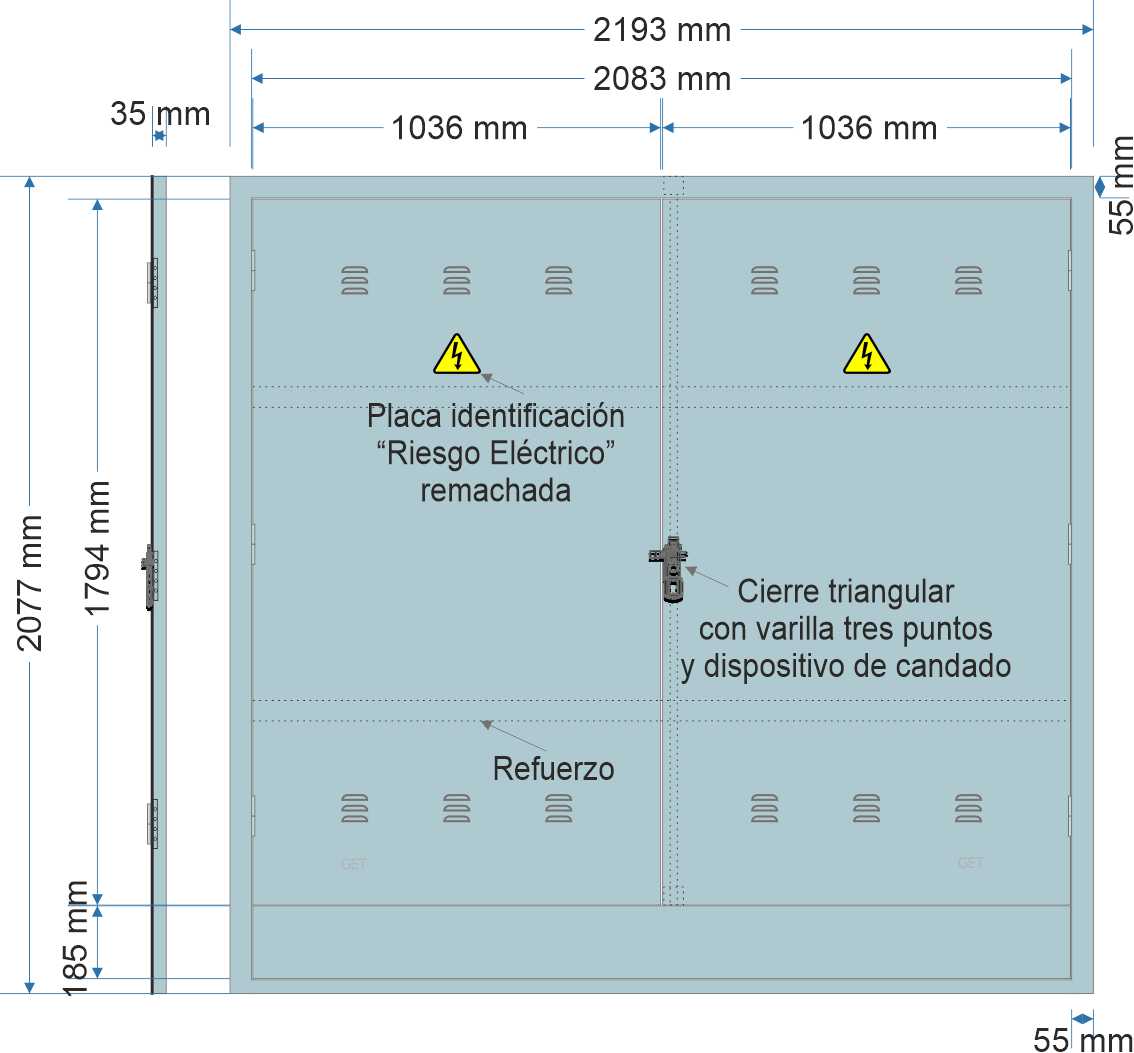

Medida 2193x2077mm.

Para Caja de Derivacion CDM + hasta TMF-10 de 436,00kW + Dif. Toroidal o Centralización 16 contadores

Ensamblada en Armario GRA 2550/2200.

Puerta empotrar en pared de DOBLE HOJA, CIERRE  TRIANGULAR con dispositivo de candado.

Atendiendo a la Guía NRZ103 de interpretación Instalaciones de enlace conectadas a la red de distribución. Consumidores en Baja Tensión (edición 2ª 09-2018), desde marzo de 2025 la puerta para albergar Caja de Protección y Medida «Dispondrá de cerradura de llave triangular de 11 mm de lado precintable por EDE, y de dispositivos que permitan su bloqueo mediante candado con llave maestra.»

• Marco y puerta construidos con chapa de acero galvanizado de 1.5mm de espesor. Galvanizado de 5 micras.
• Bisagras no accesibles desde el exterior.
• Marco envolvente.
• El marco de las puertas presenta 3 plieques (pliegue perfil forma P)
• Placa desmontable bajo la puerta de 185mm para acceso del personal y manipulación de cables.
• Llevan grapas metálicas para fijación en pared.
• Cierre tres puntos mediante dispositivo de cabera TRIANGULAR de 11mm de lado más dispositivo de candado
• Apertura de puerta de 180º, con dispositivo de enclavamiento a 150º impidiendo cierre accidental.
• Maneta escamoteable.
• Grado de protección: IP33 según UNE-EN 60529 e IK10 según UNE-EN 62262.

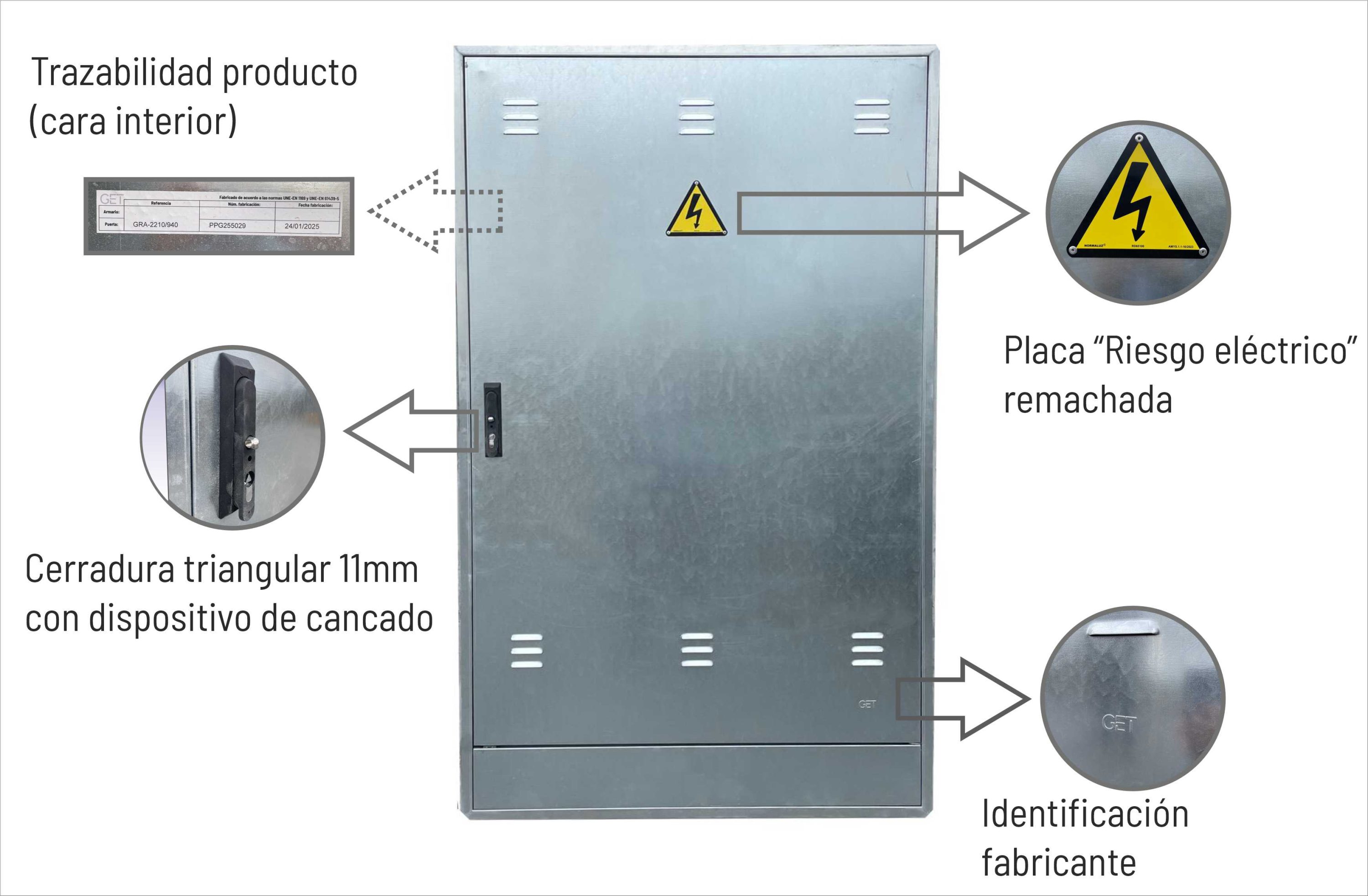

Marcaje e identificación:

• En la parte INTERIOR de la puerta, incluye una etiqueta de identificación con:

– Nombre o marca del fabricante del conjunto
– Referencia o código asignado por el fabricante
– Número de fabricación
– Fecha de fabricación
– Referencia a normas UNE-EN 1169 y UNE-EN 61439-5.

• En la parte EXTERIOR de la puerta, incluye las siguientes identificaciones:

– Símbolo «ADVERTENCIA DE RIESGO ELÉCTRICO» en aluminio anodizado de 0,5mm de espesor mínimo y su base comprendida entre 150 y 200 mm.

– Nombre o marca del fabricante
