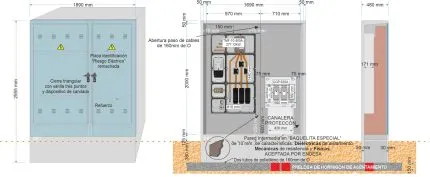

NA05114 // NA05116-xx. Armario GRA-55 INVERTIDO (medida exterior 1.890x480x2.555mm) -Según nueva norma CNL009-

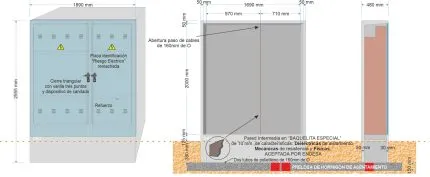

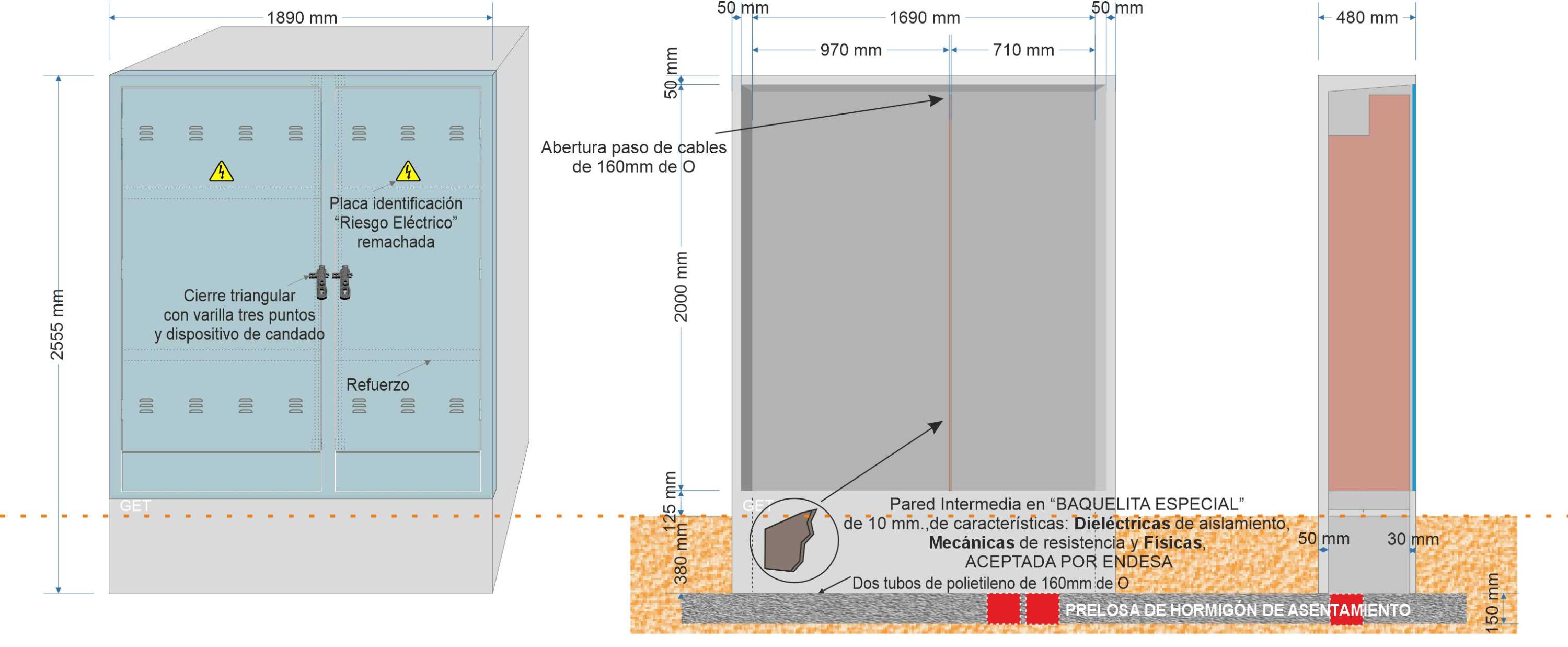

Armario GRA-55 INVERTIDO. DOS PUERTAS. CERRADURAS TRIANGULAR con PARED INTERMEDIA.

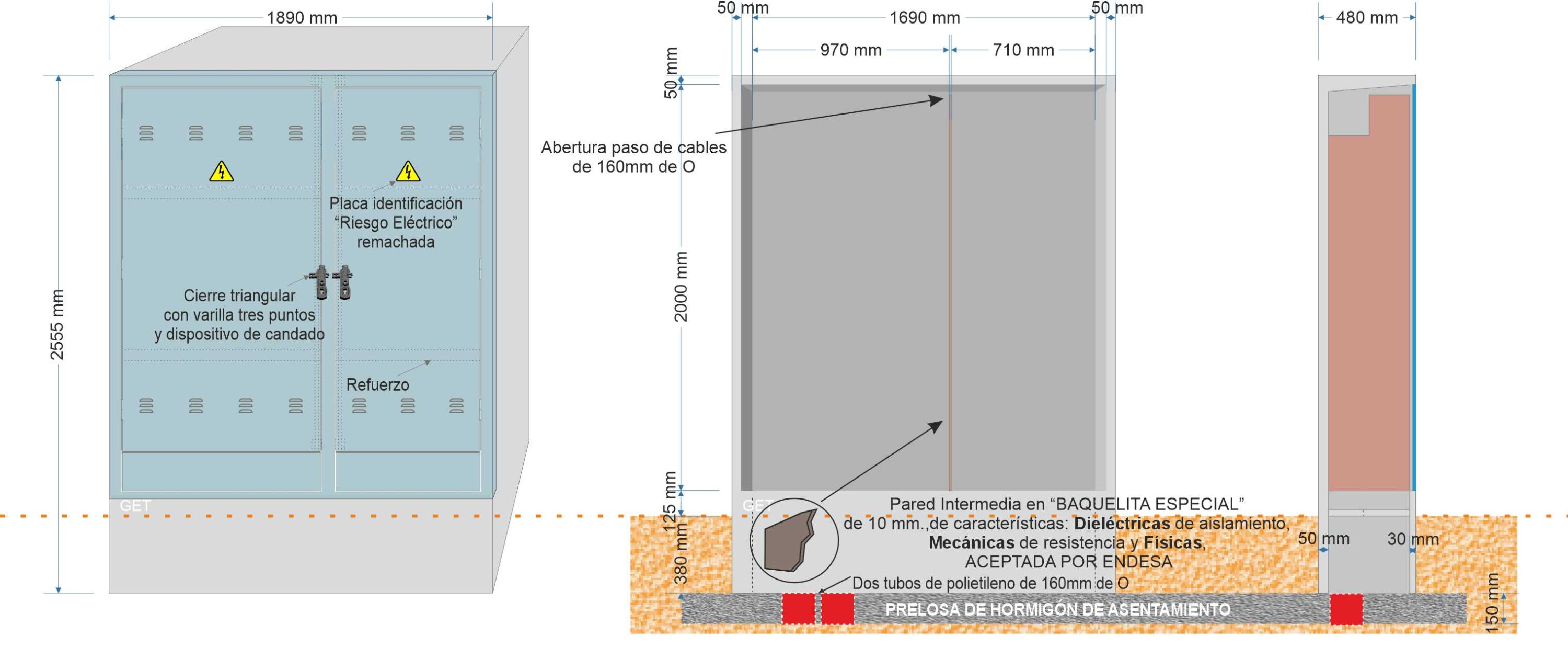

Medida exterior 1.890x480x2.555mm.

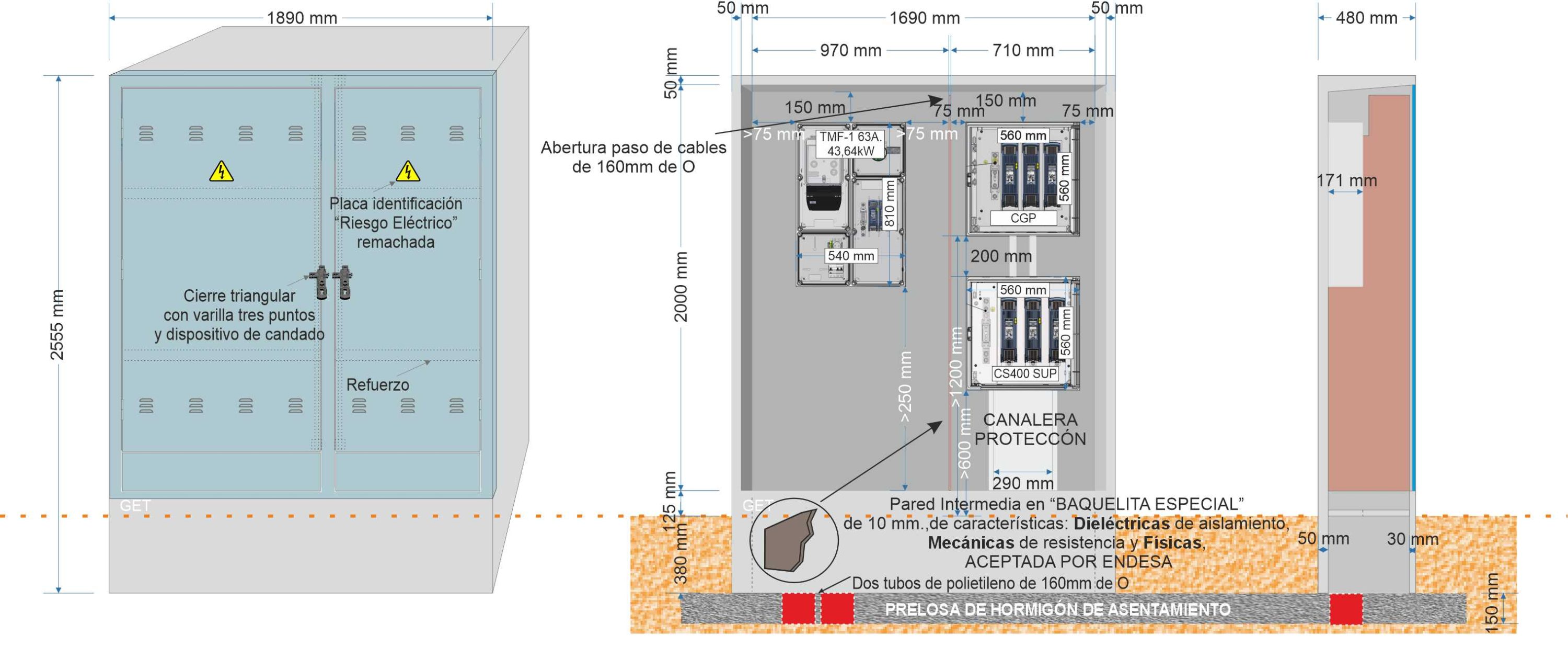

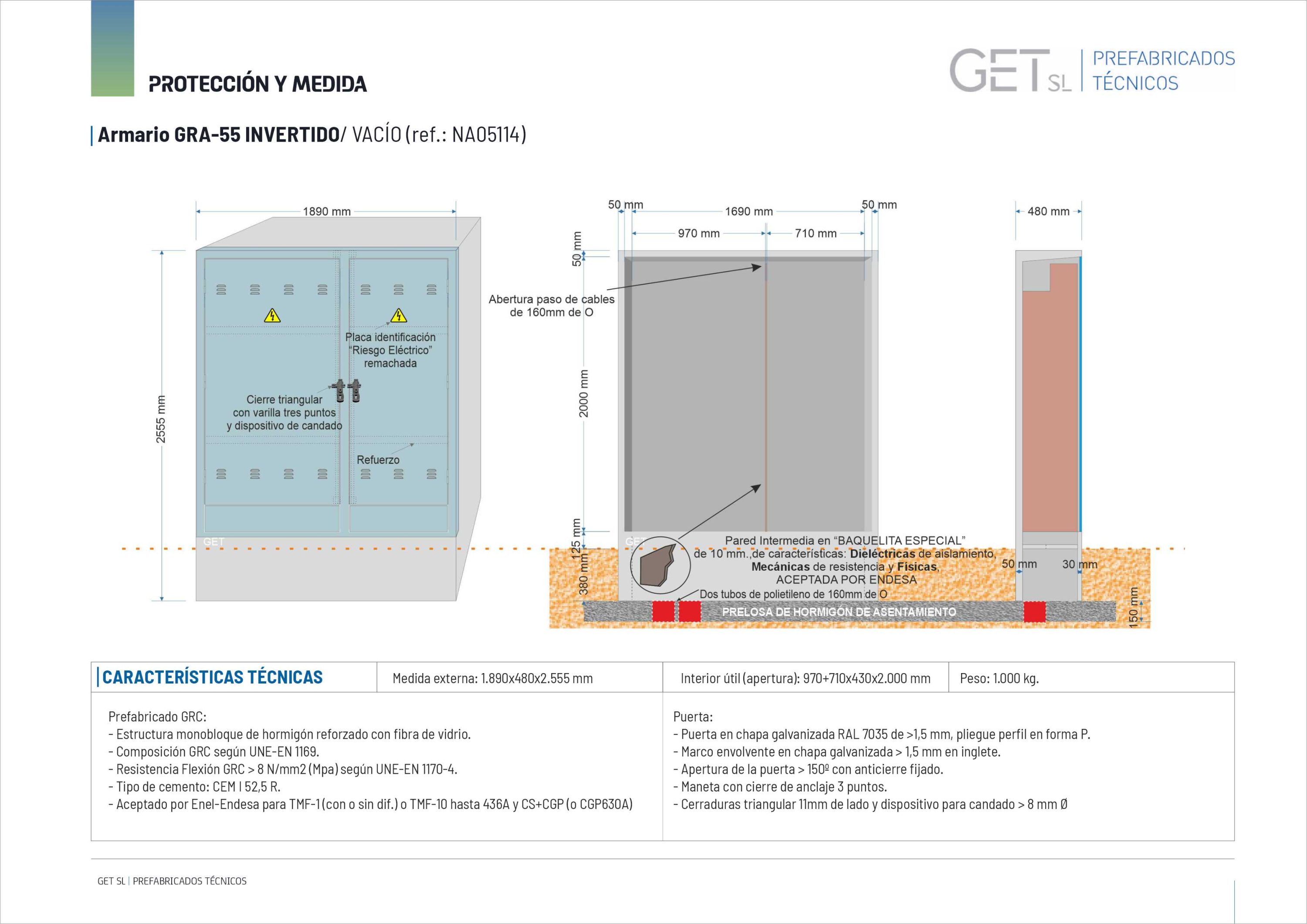

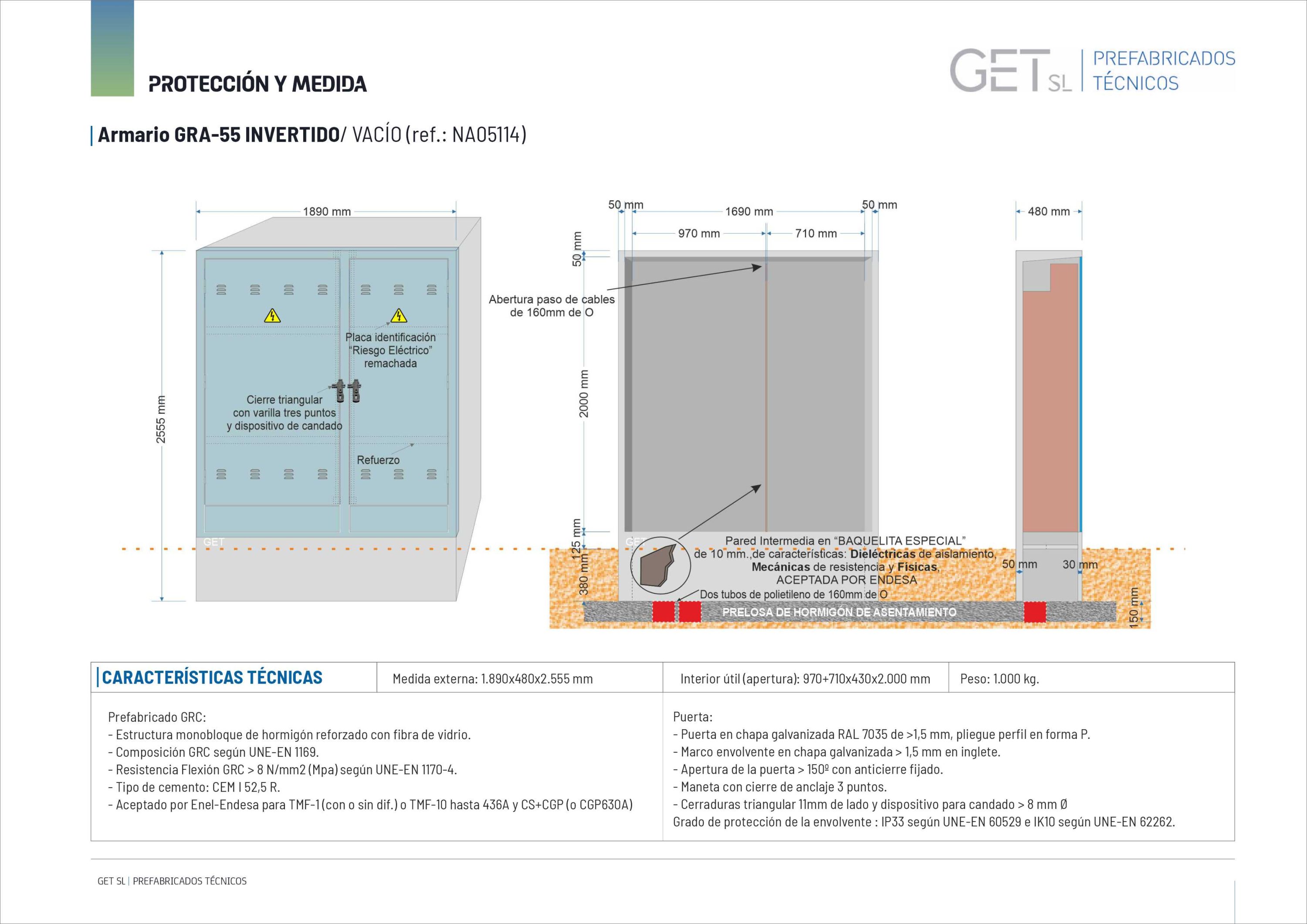

Descripción: Armario prefabricado monobloque de dimensiones 2.555 x 1.890 x 480 mm.,  Composición GRC según UNE-EN 1169. •Resistencia Flexión GRC  8 N/mm2 (Mpa) según UNE-EN 1170-4. •Tipo de cemento: CEM I 52,5 R., con dos habitáculos independientes y dos puertas totalmente diferenciadas.

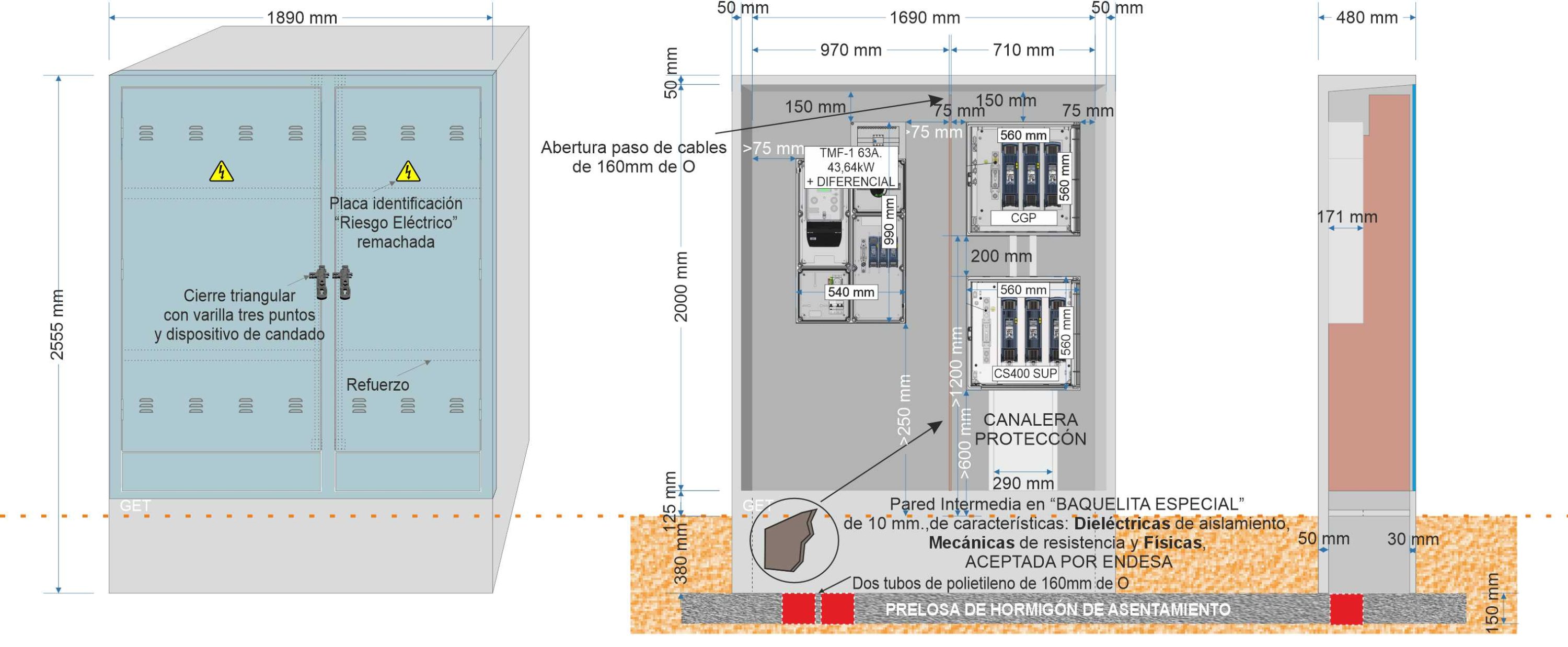

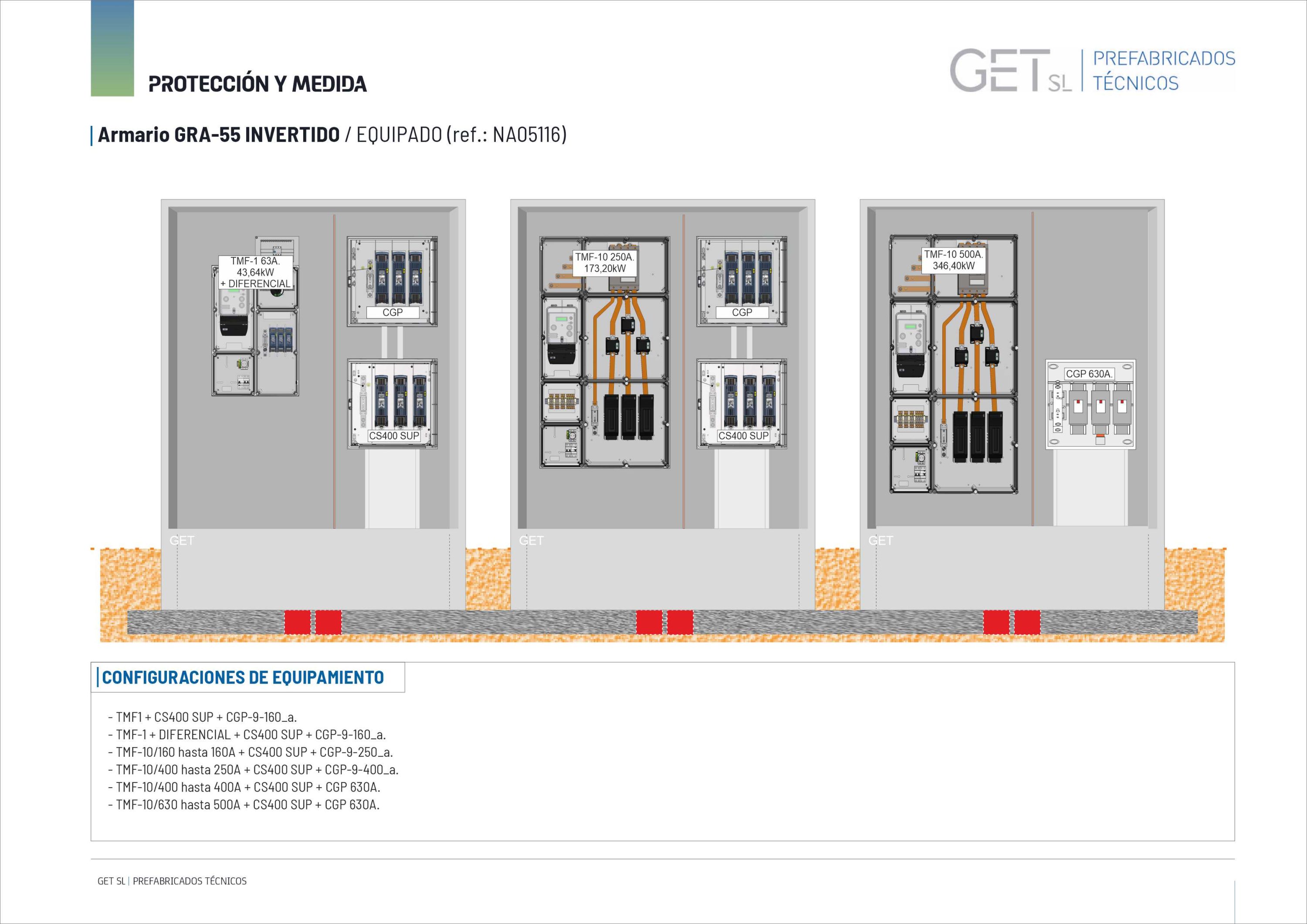

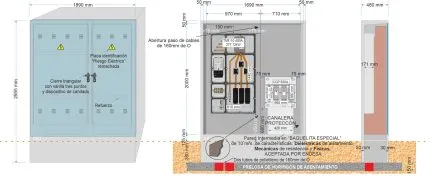

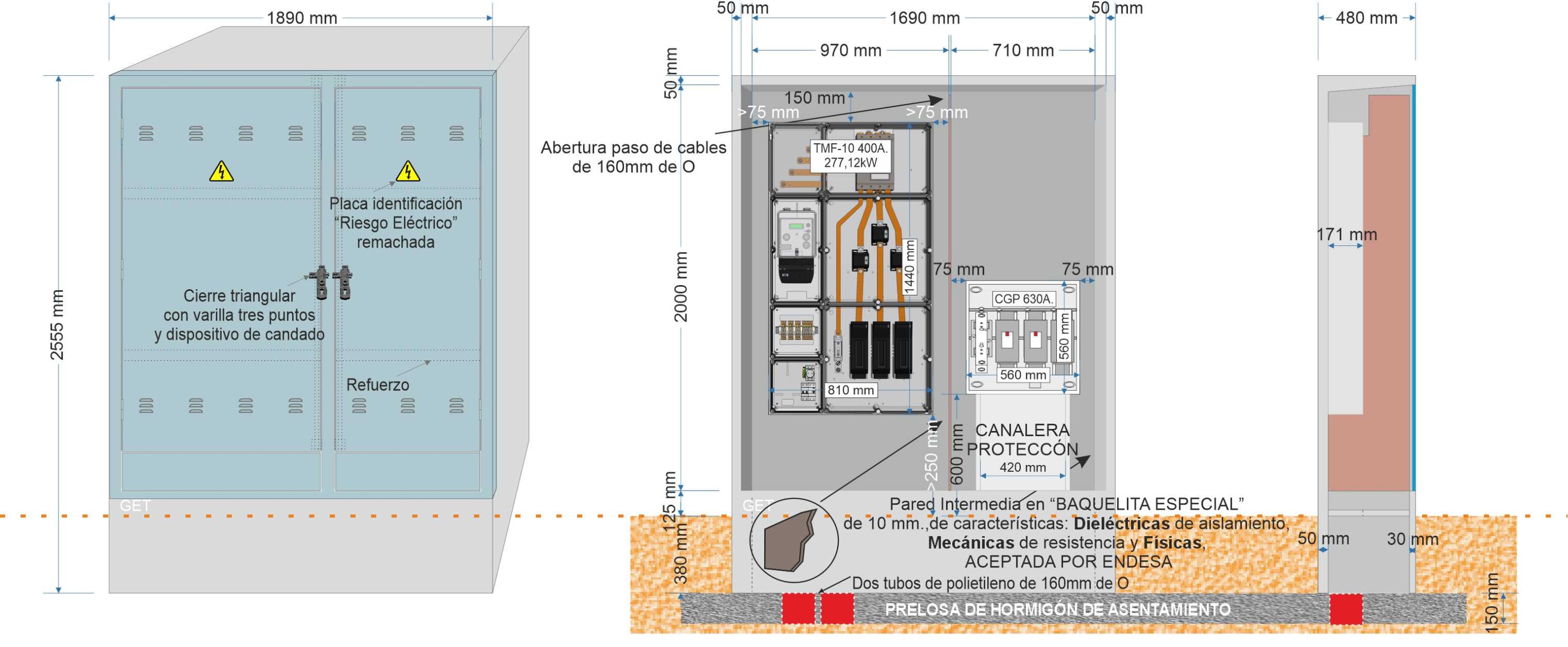

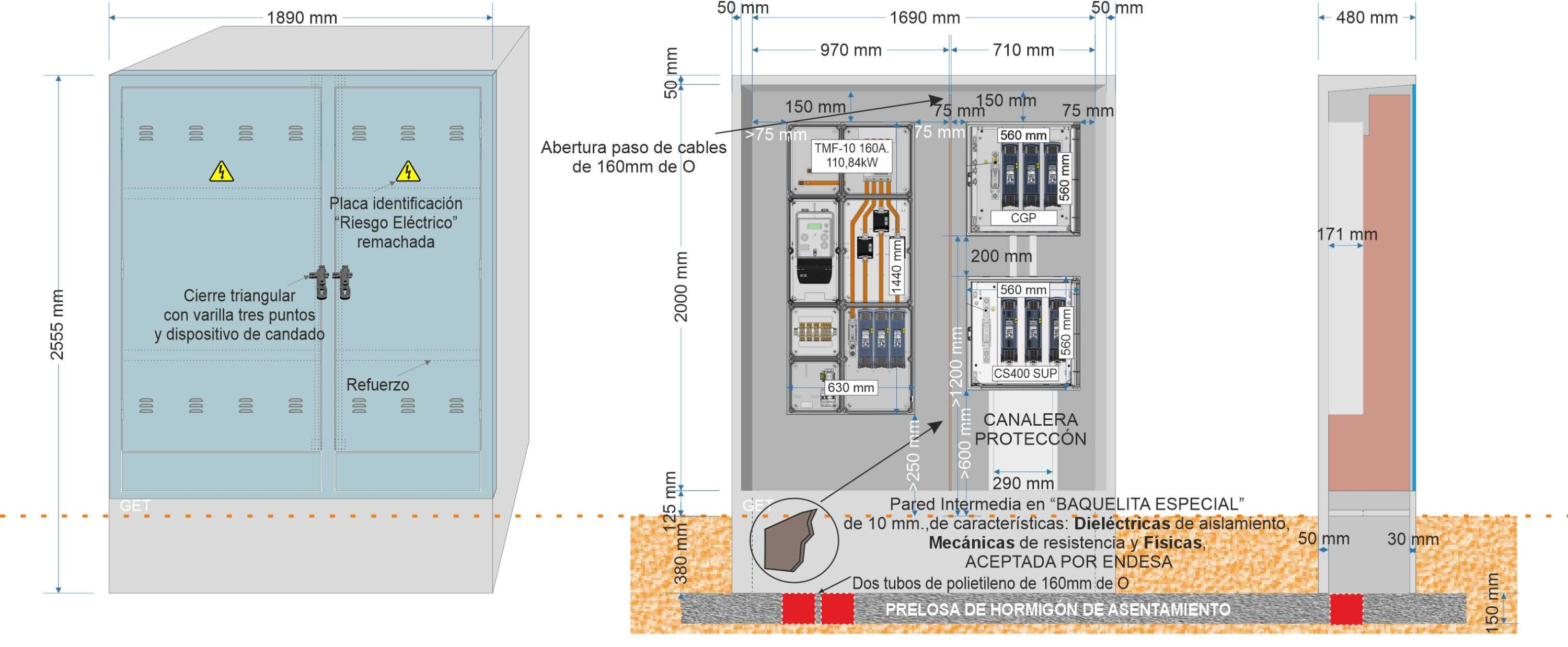

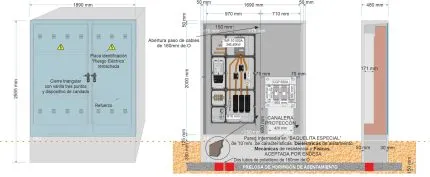

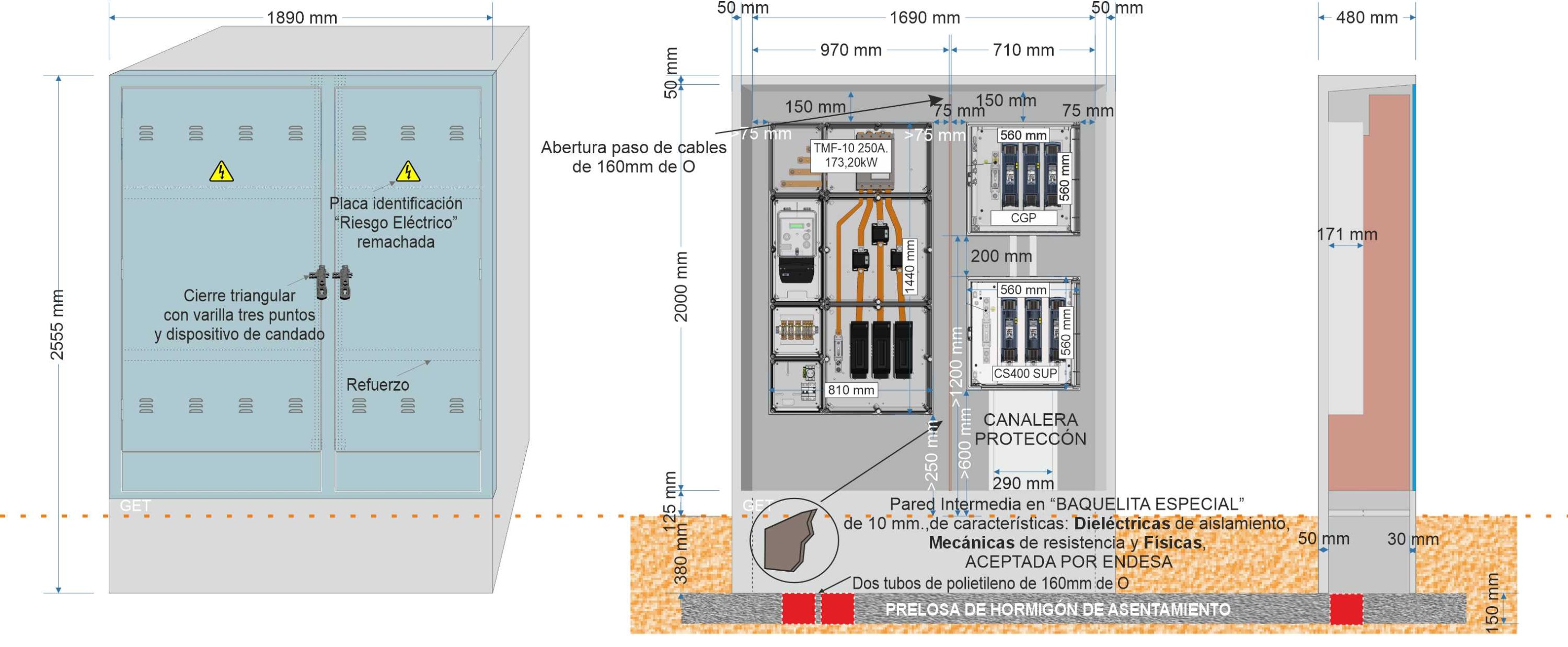

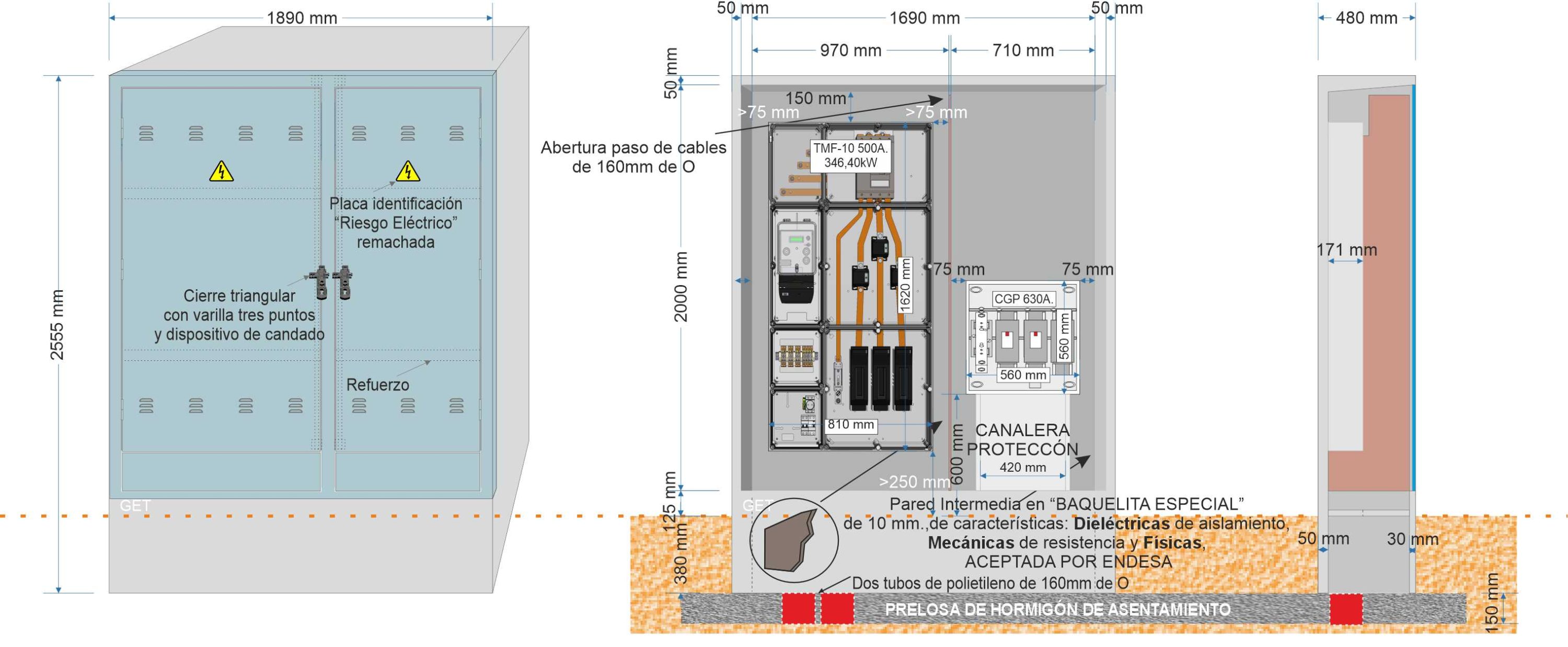

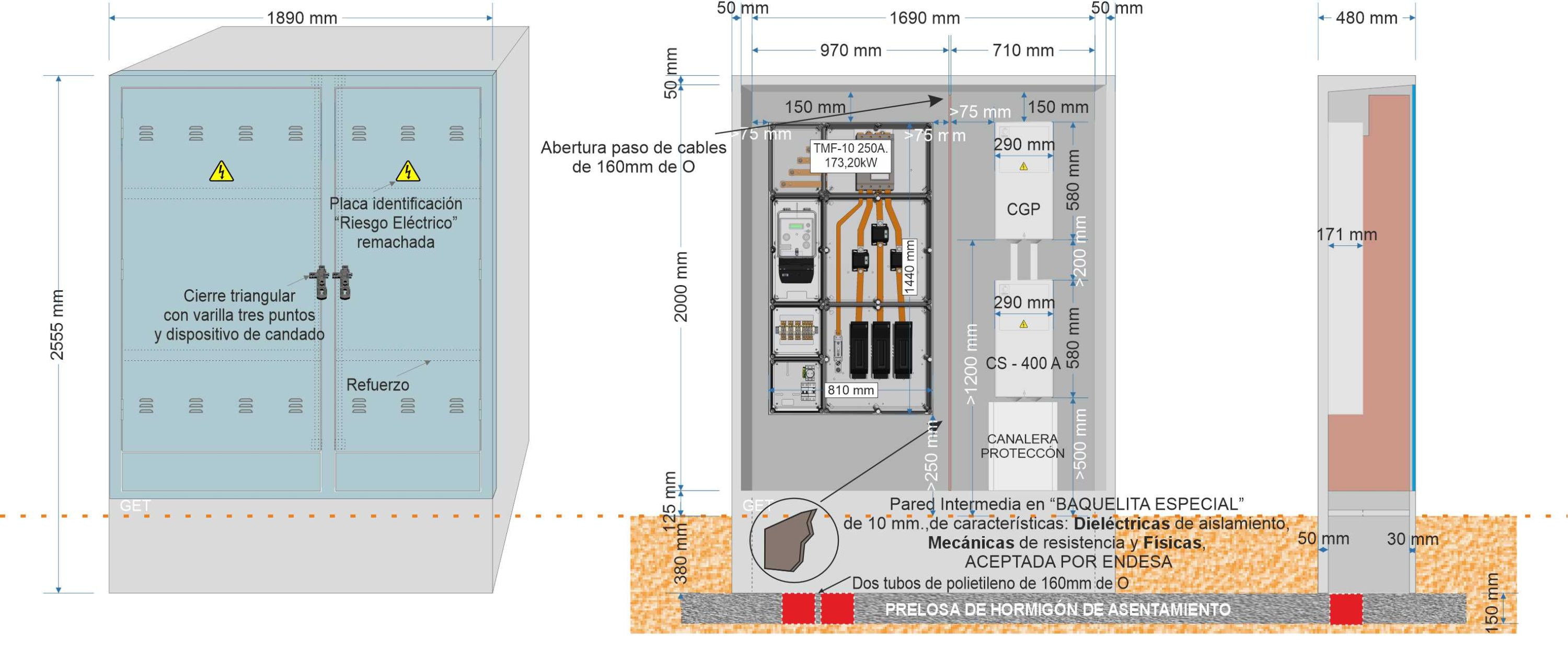

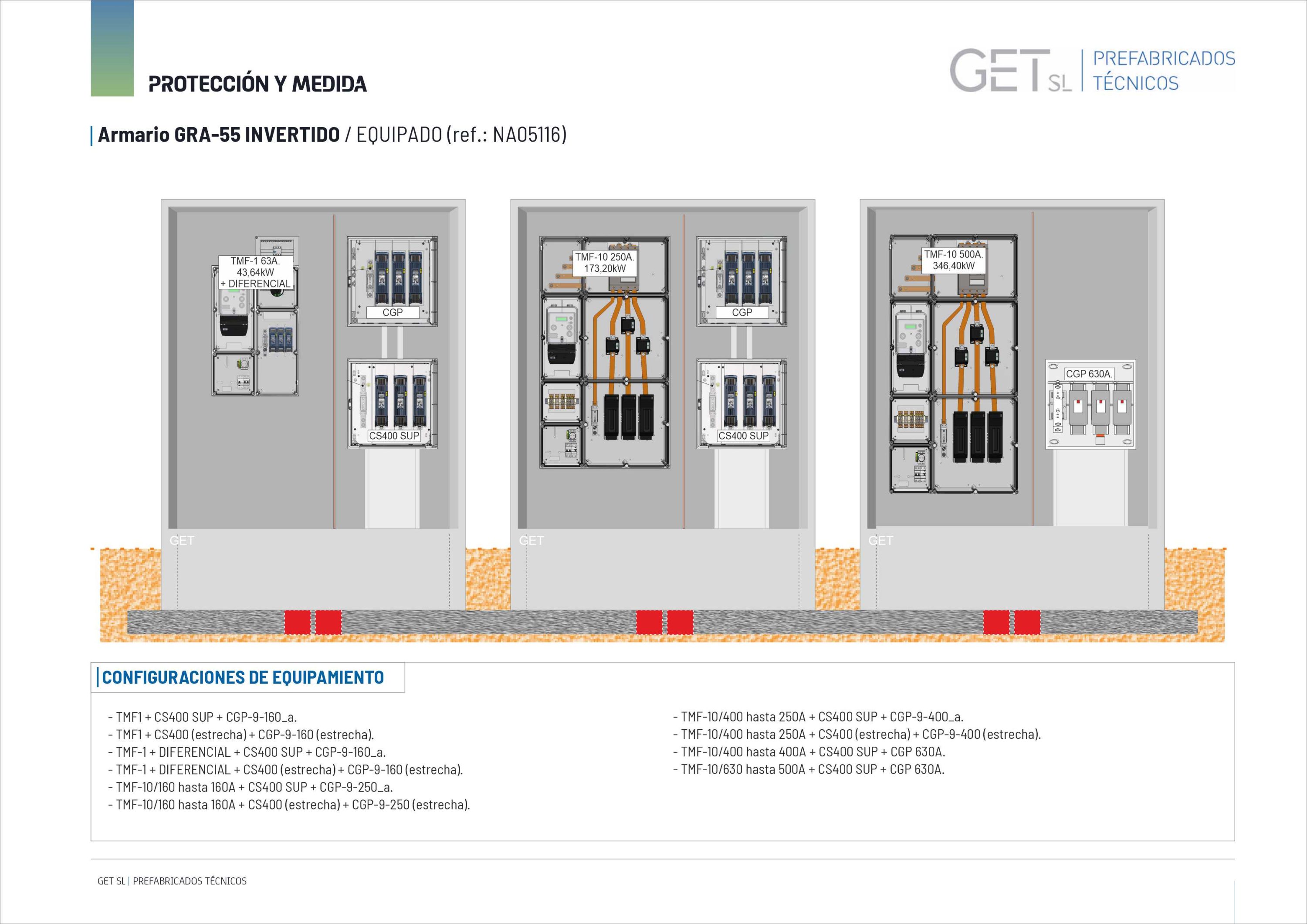

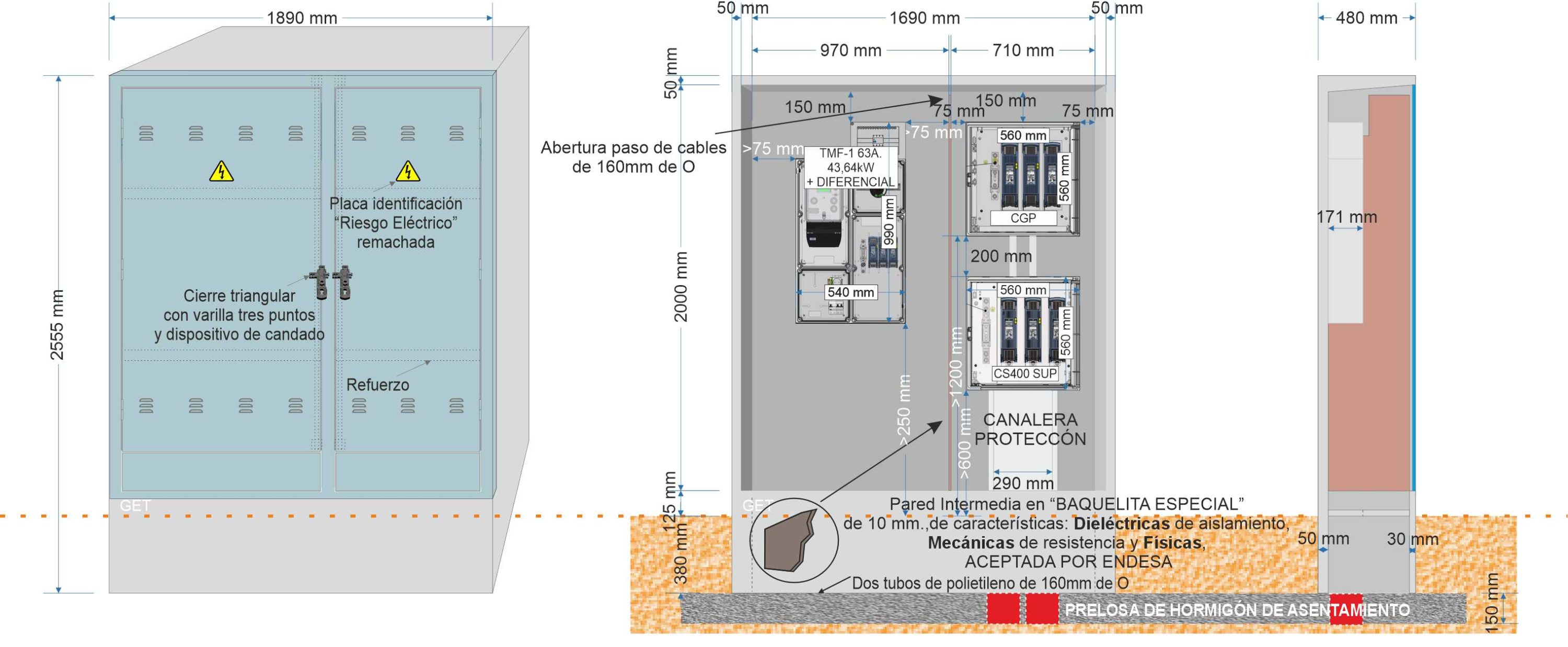

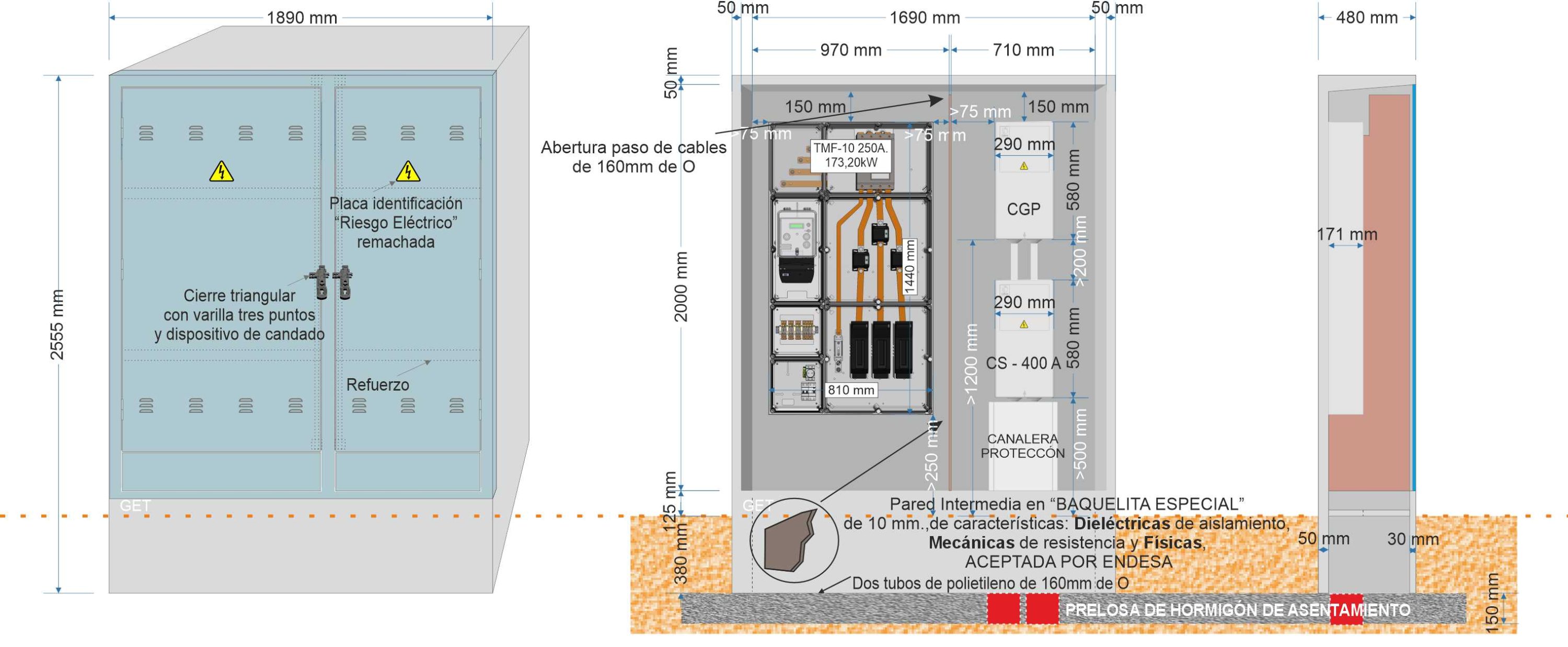

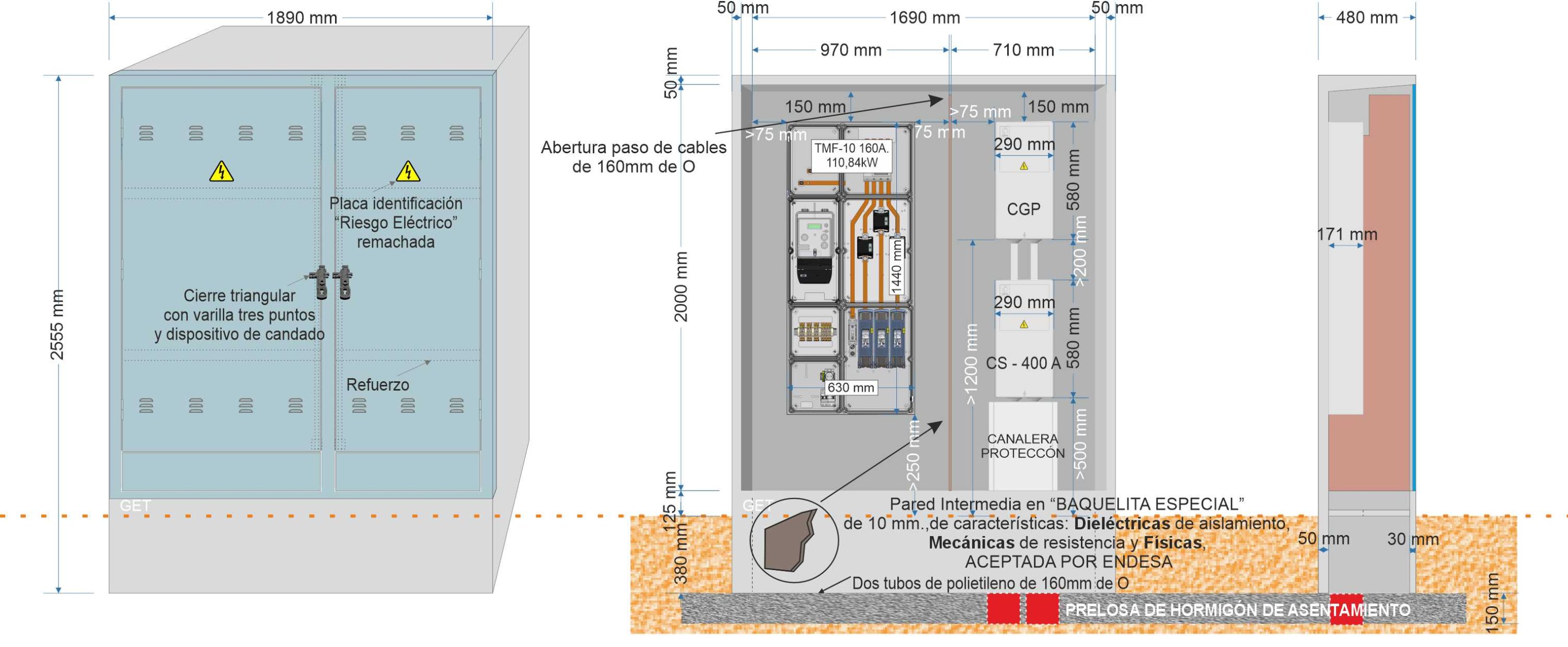

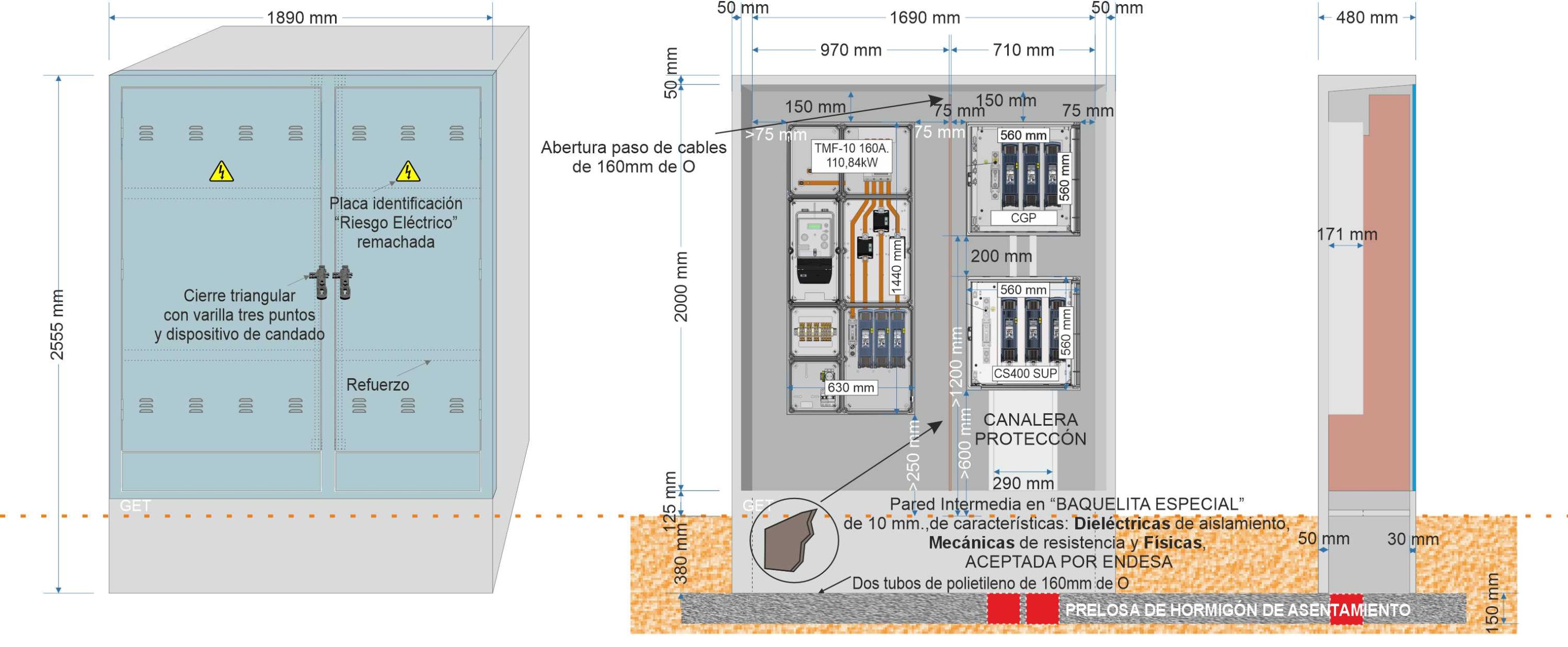

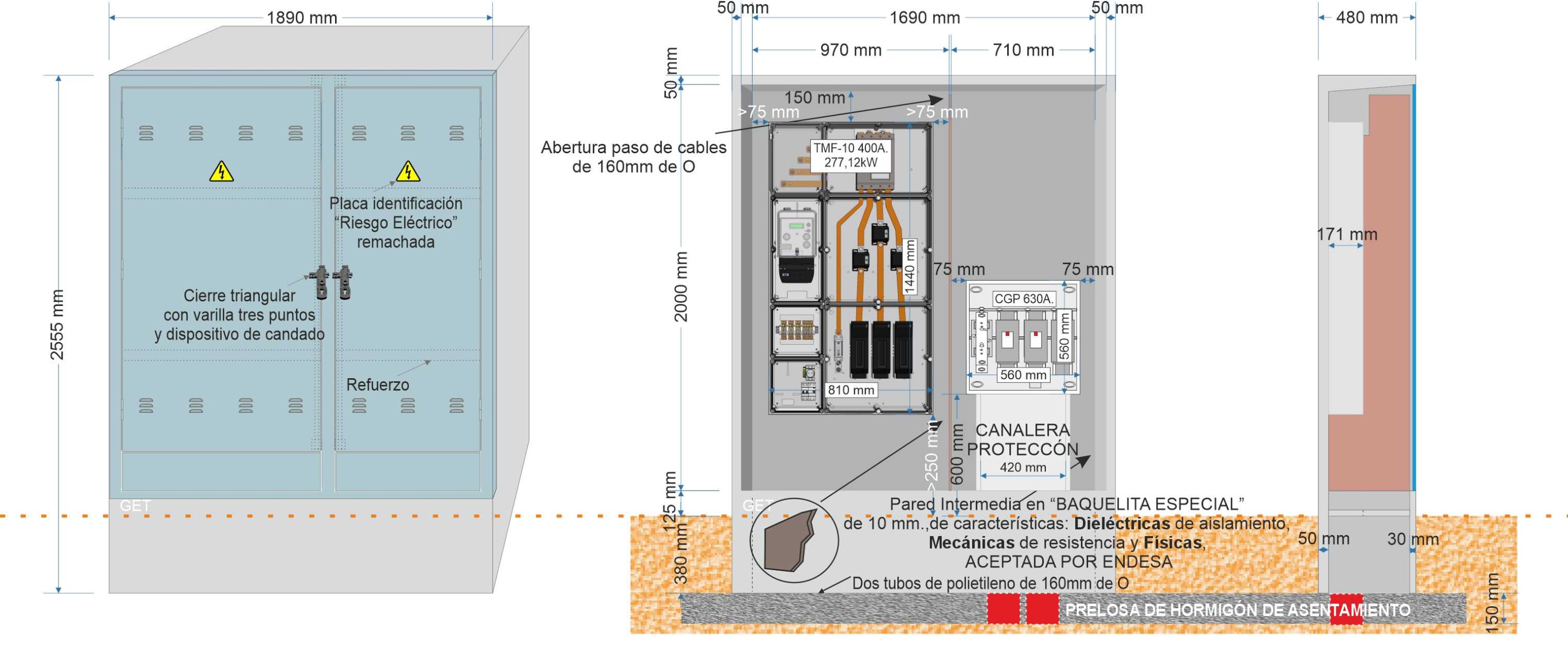

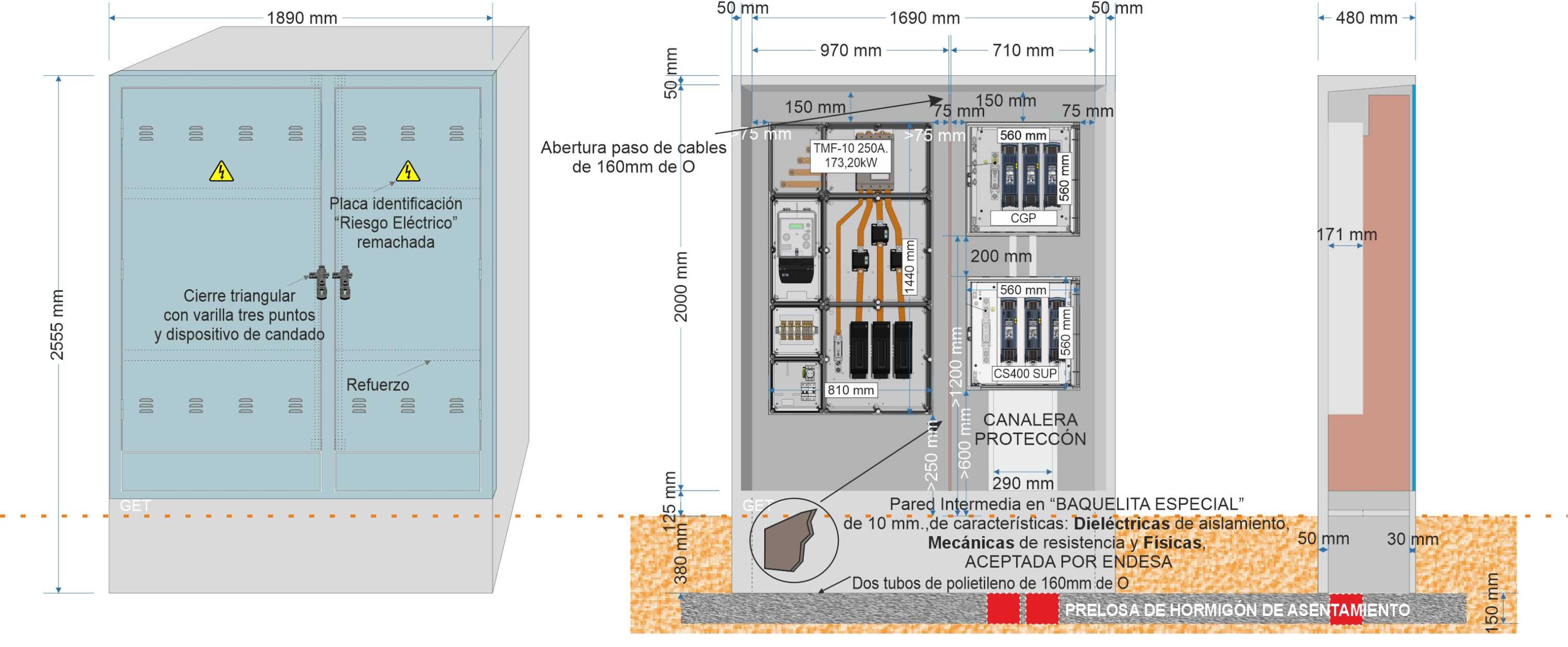

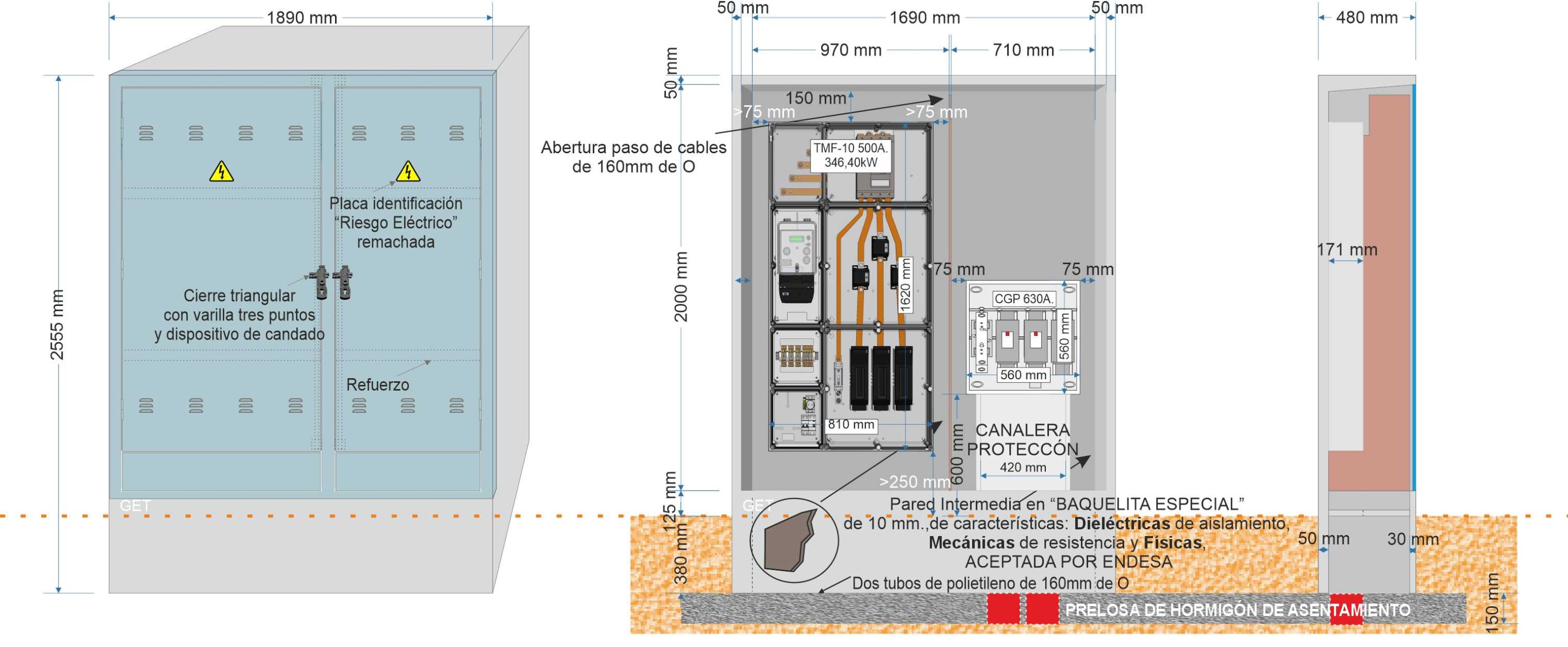

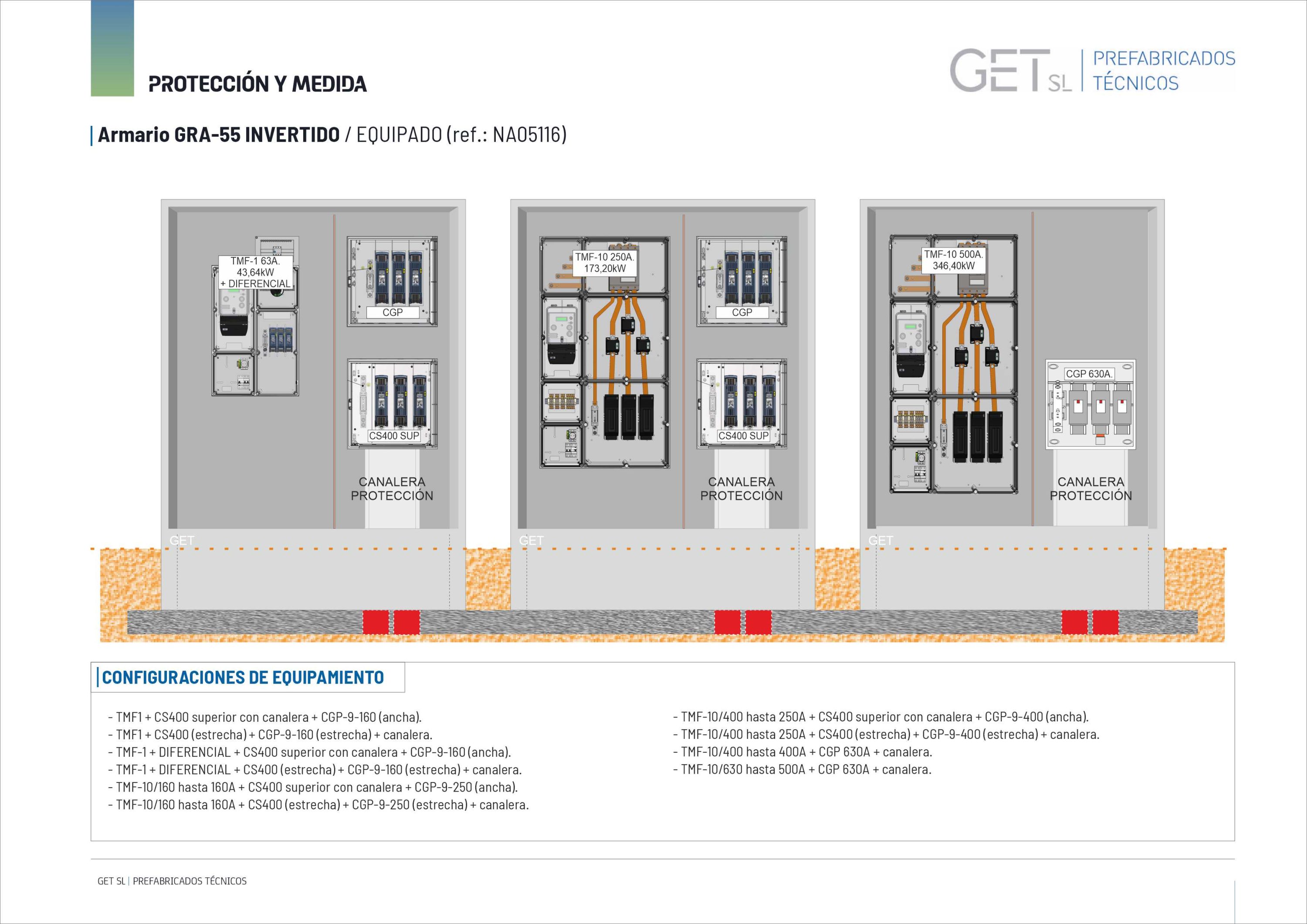

Uno de los espacios,  para la colocación de la CS400 + CGP o CGP 630A o incluso CGP 1250A. Lleva una puerta de acero galvanizado con tres bisagras, cierre triangular y dispositivo de candado según normas CÍA.

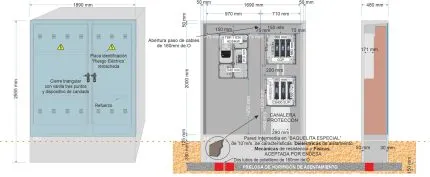

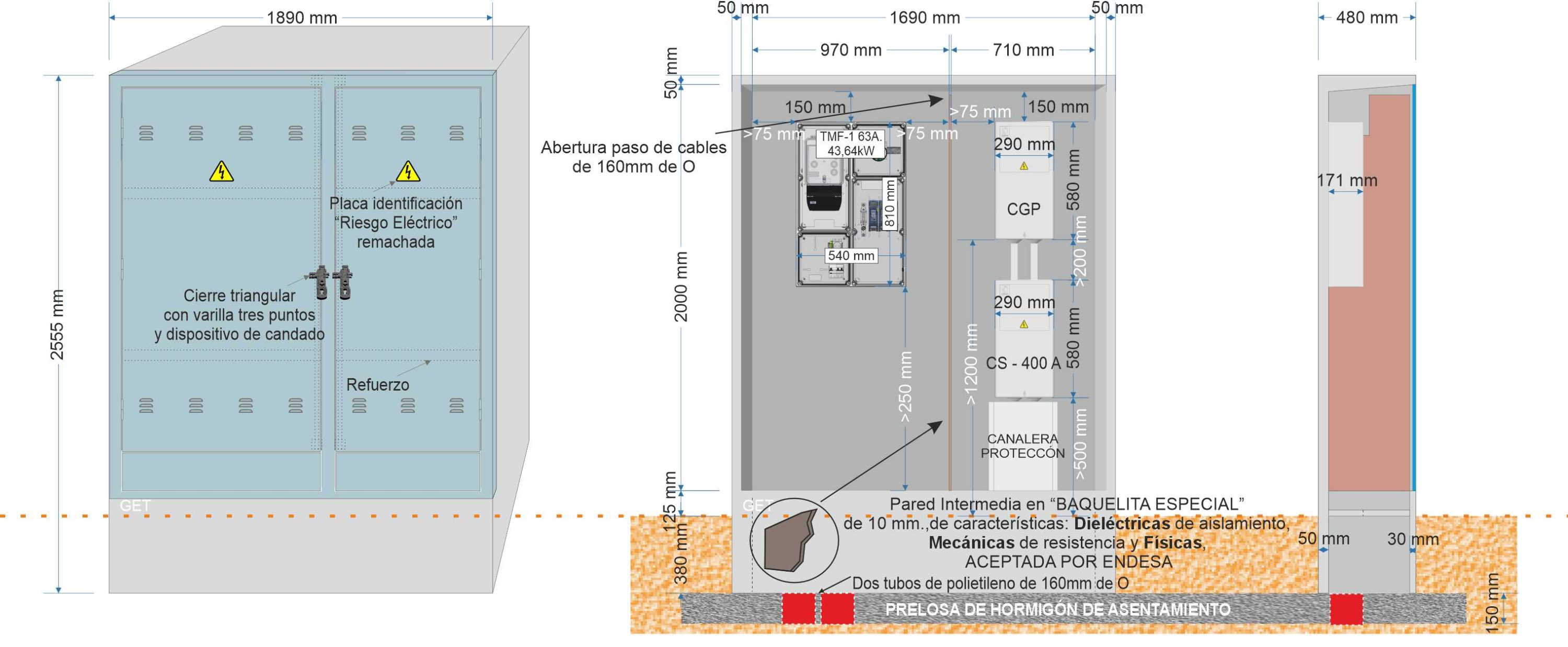

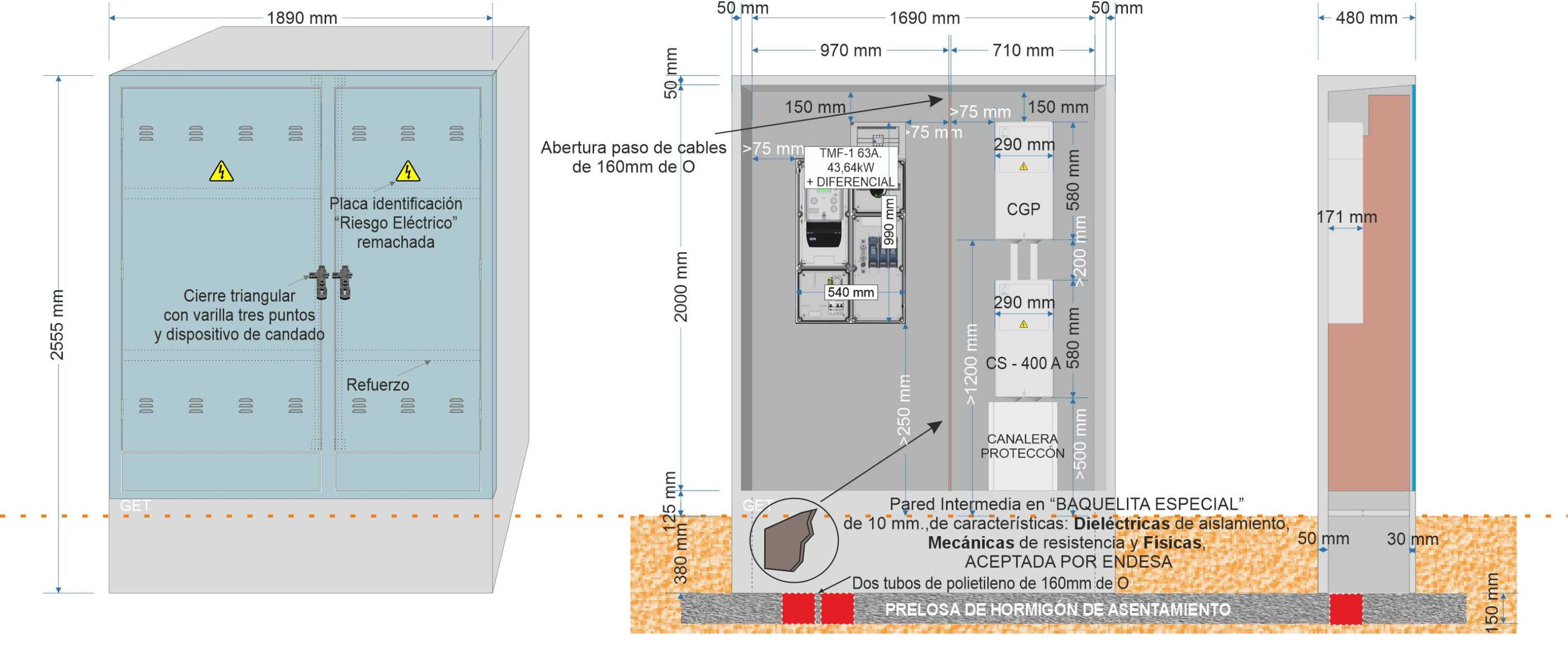

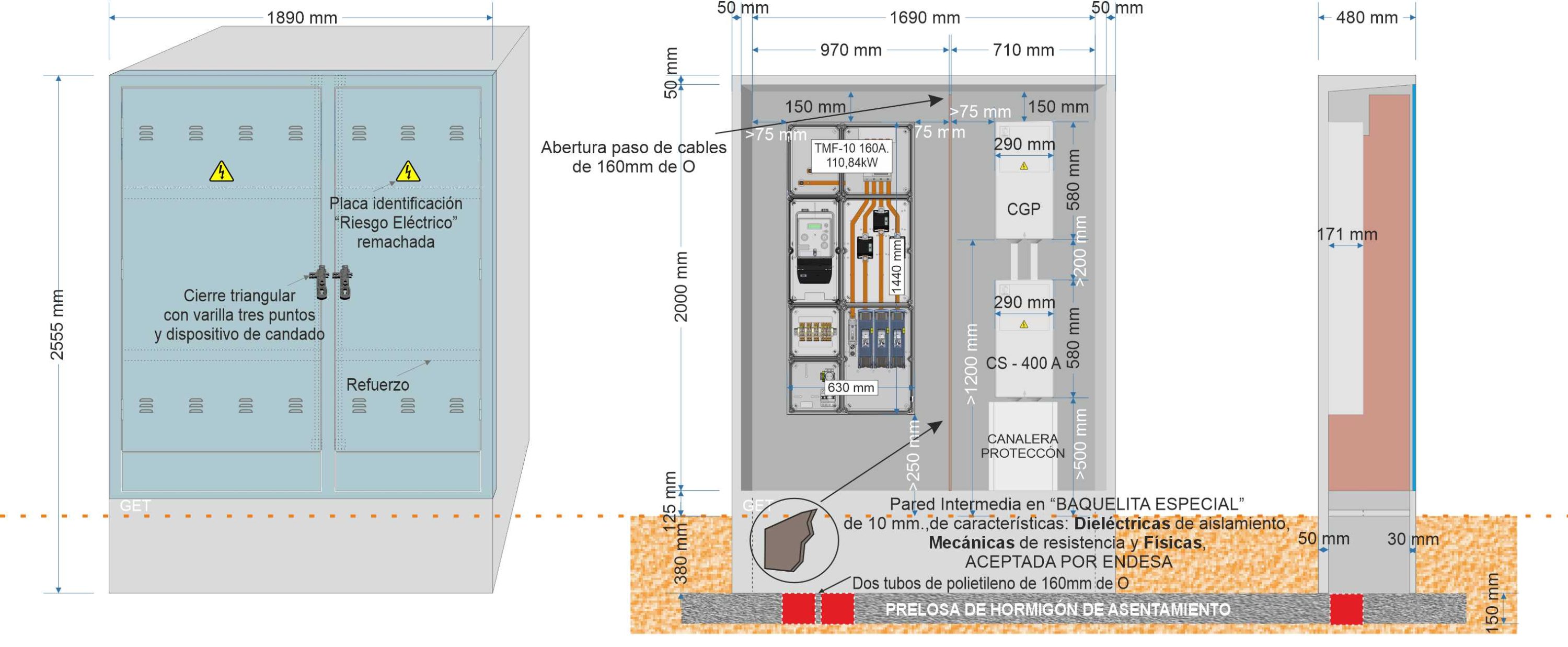

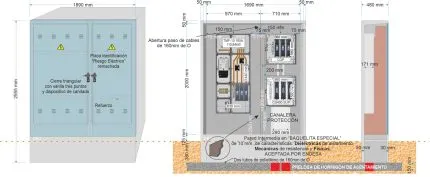

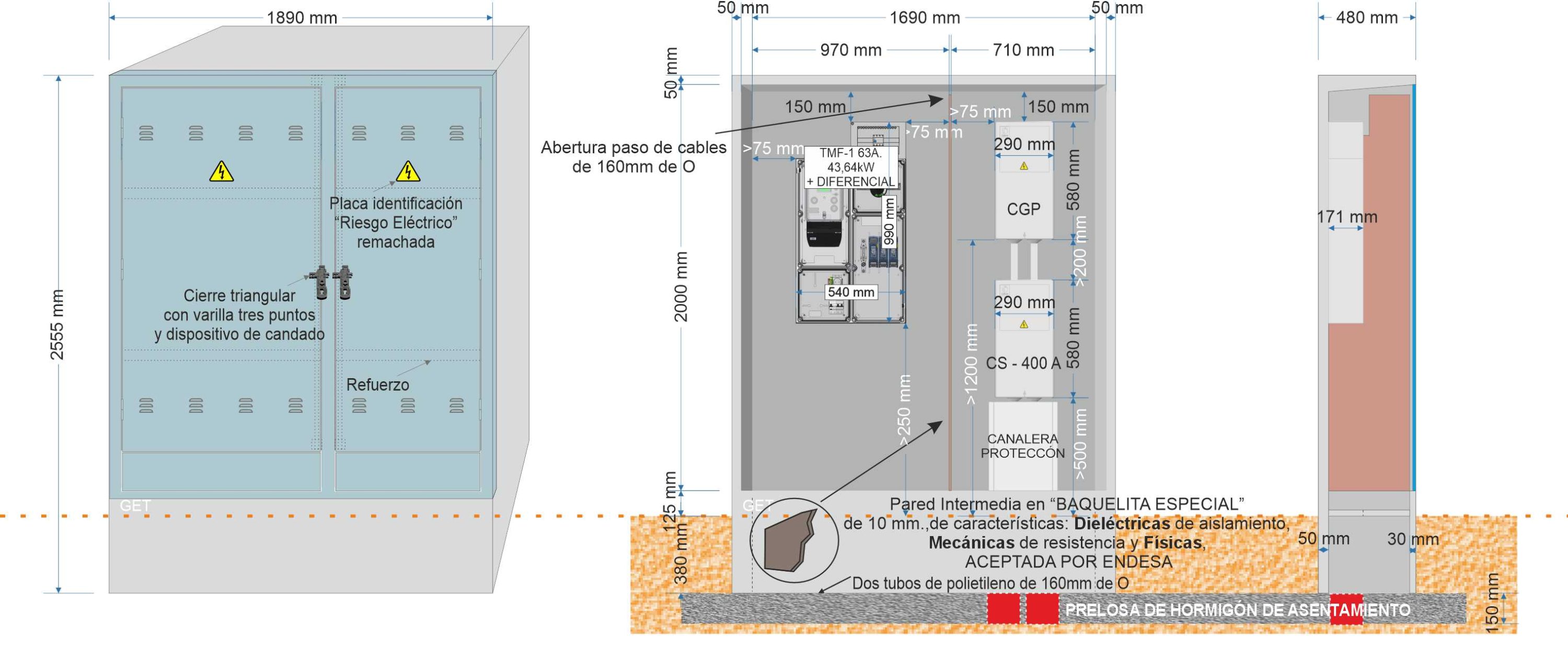

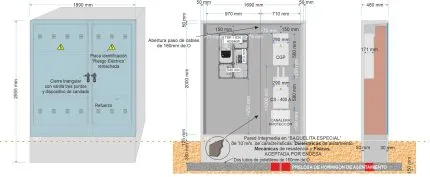

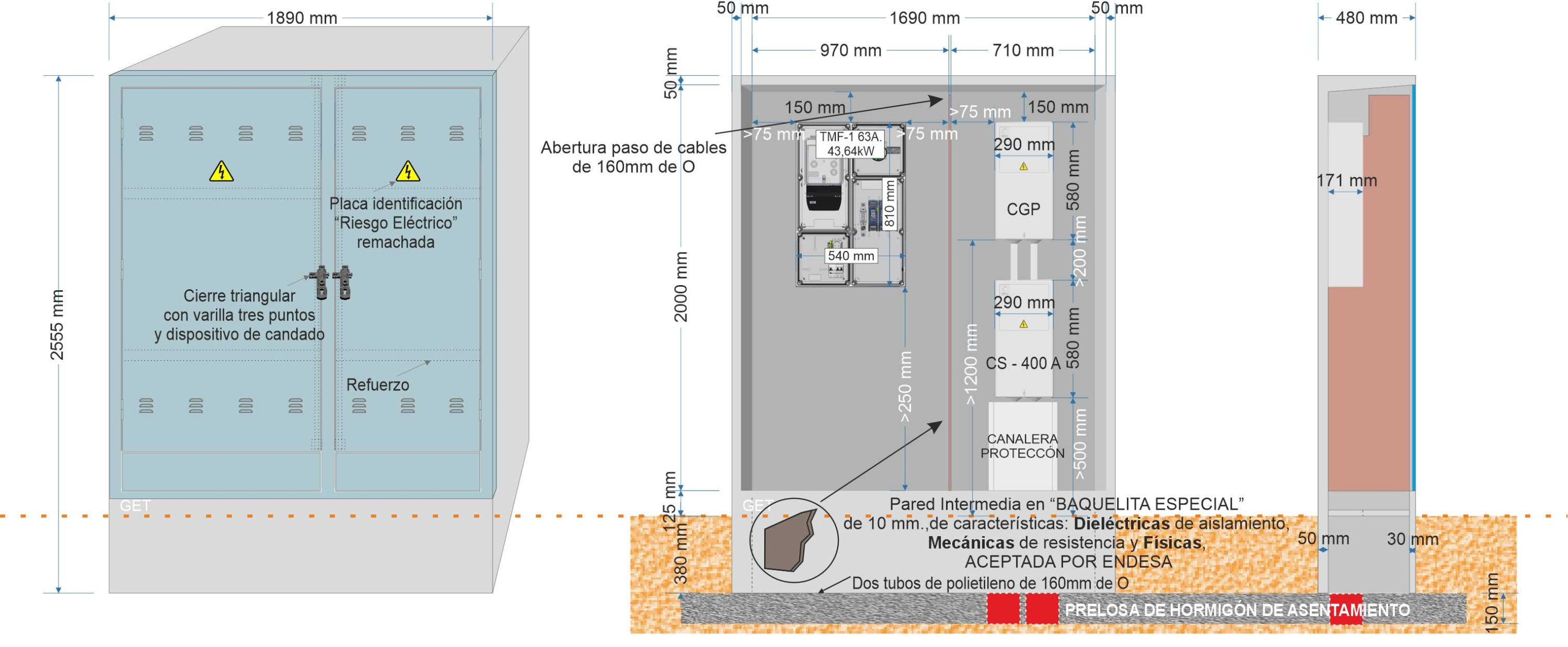

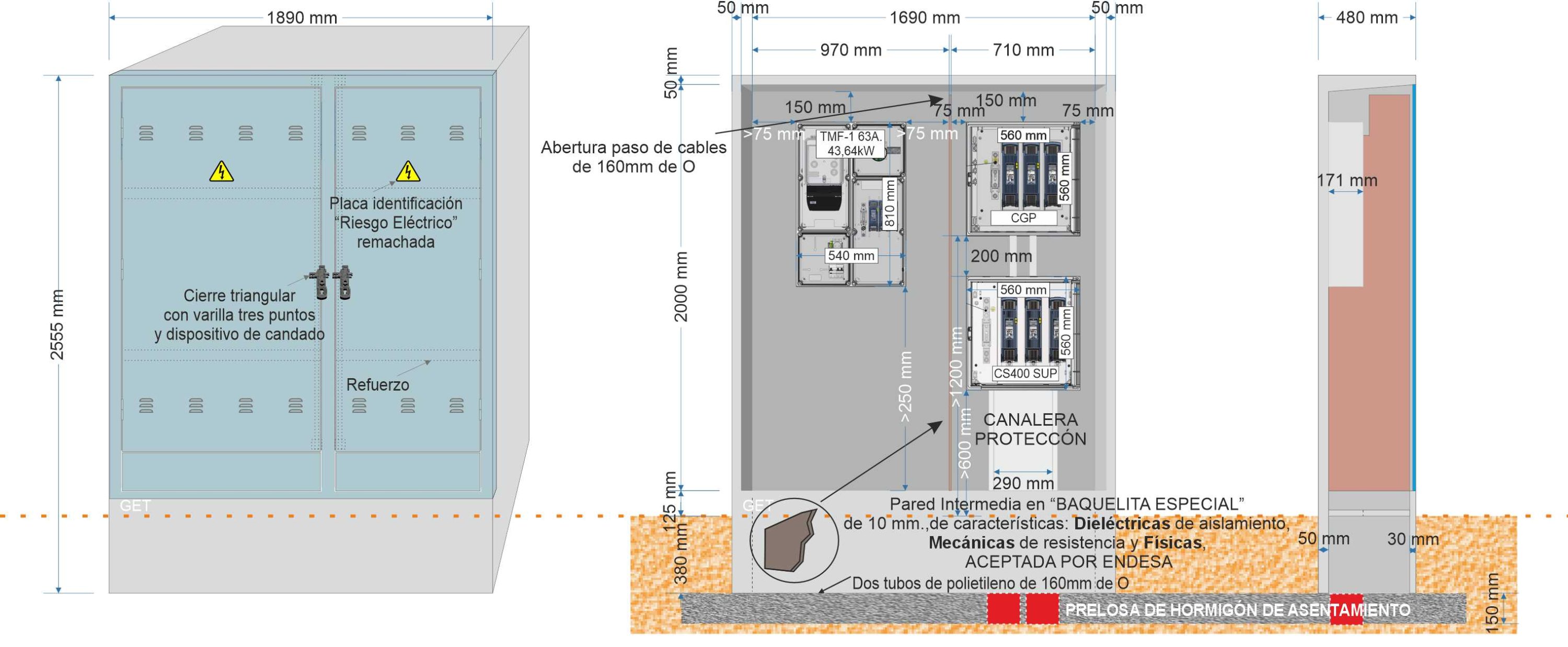

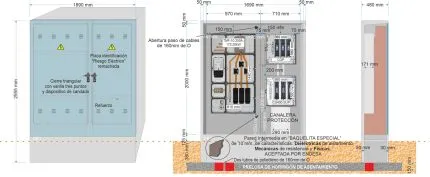

En el espacio contiguo, para la ubicación de una TMF-1 de 63 A., de hasta 43,64 Kw. con o sin diferencial y TMF-10 hasta 436kW. Lleva una puerta de acero galvanizado con tres bisagras, cierre triangular y dispositivo de candado según normas CÍA.

Pared intermedia de separación de seguridad entre ambos habitáculos, la cual supone en su parte superior, de un agujero de 160 mm. de diámetro para el paso de cables de conexión  (bajo tubo) entre la CGP y la acometida.

El espesor del fondo del armario es de 50 mm., en GRC, equivalente en resistencia mecánica a 150 mm., de ladrillo hueco.

En la parte superior, lleva dos pernos roscados para la manipulación de dicho armario.

Es conveniente, apoyar los armarios en una losa de hormigón de + – 150mm., de espesor, una vez asentado este, se aconseja recubrirlo con el mismo tipo de material a partir de su base en + – 300 mm., de altura, con el fin de asegurar al máximo su sustentación vertical.

Disponemos de puertas de recambio para este armario:

NA02097. Puerta empotrar en pared/ nichos FECSA ENDESA para TMF10 de hasta 436,00Kw +CS + CGP + / Armario GRA-55 INVERTIDO. (medida 1887x2085mm)
