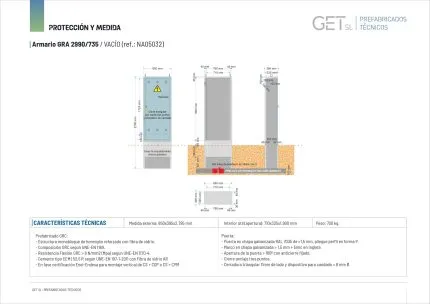

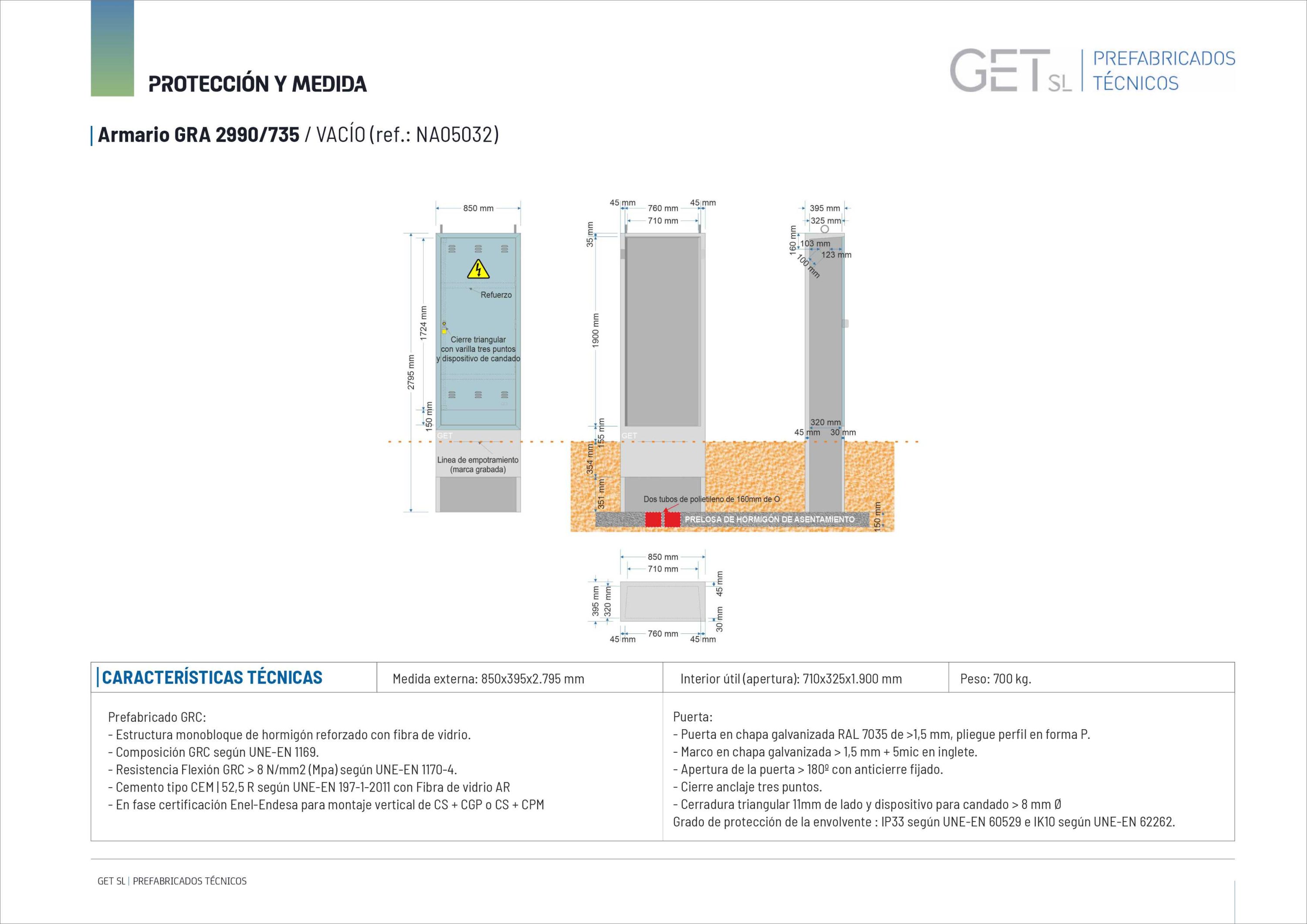

NA05032// NA05033-xx. Armario GRA-2990/735 (medida exterior 825x335x2.990mm) -Según nueva norma CNL009, próxima puesta en VIGOR-

Referencia: NA05032: VACÍO // NA05033-xx: EQUIPADO (xx varía en función del equipamiento. Ver tabla al pie de página)

Armario GRA 2990/735. CON PEANA.

Medida exterior 825x335x2.990mm.

Armario prefabricado mono-bloque más peana, con puerta metálica con capacidad para albergar una Caja General de Protección más una Caja de Seccionamiento en posición VERTICAL.

Características técnicas:

Estructura monobloque de hormigón reforzado con fibra de vidrio.
Composición GRC según UNE-EN 1169.
Resistencia Flexión GRC > 8 N/mm2 (Mpa) según UNE-EN 1170-4.
Tipo de cemento: CEM I 52,5 R.
Puerta en chapa galvanizada RAL 7035 de >1,2 mm, pliegue perfil en forma P.
Apertura de la puerta > 150º con anticierre fijado.
Cierre por pestillo.
Cerradura triangular 11mm de lado.
Dispositivo para candado > 8 mm Ø · Marco en chapa galvanizada > 1,5 mm en inglete (para otros tipos de cerradura, consultar).
Peso: 380 kg.
Se suministra con peana especial, diseñada y obligatoria por la Compañía ENDESA, (se puede suministrar EQUIPADO con cajas)

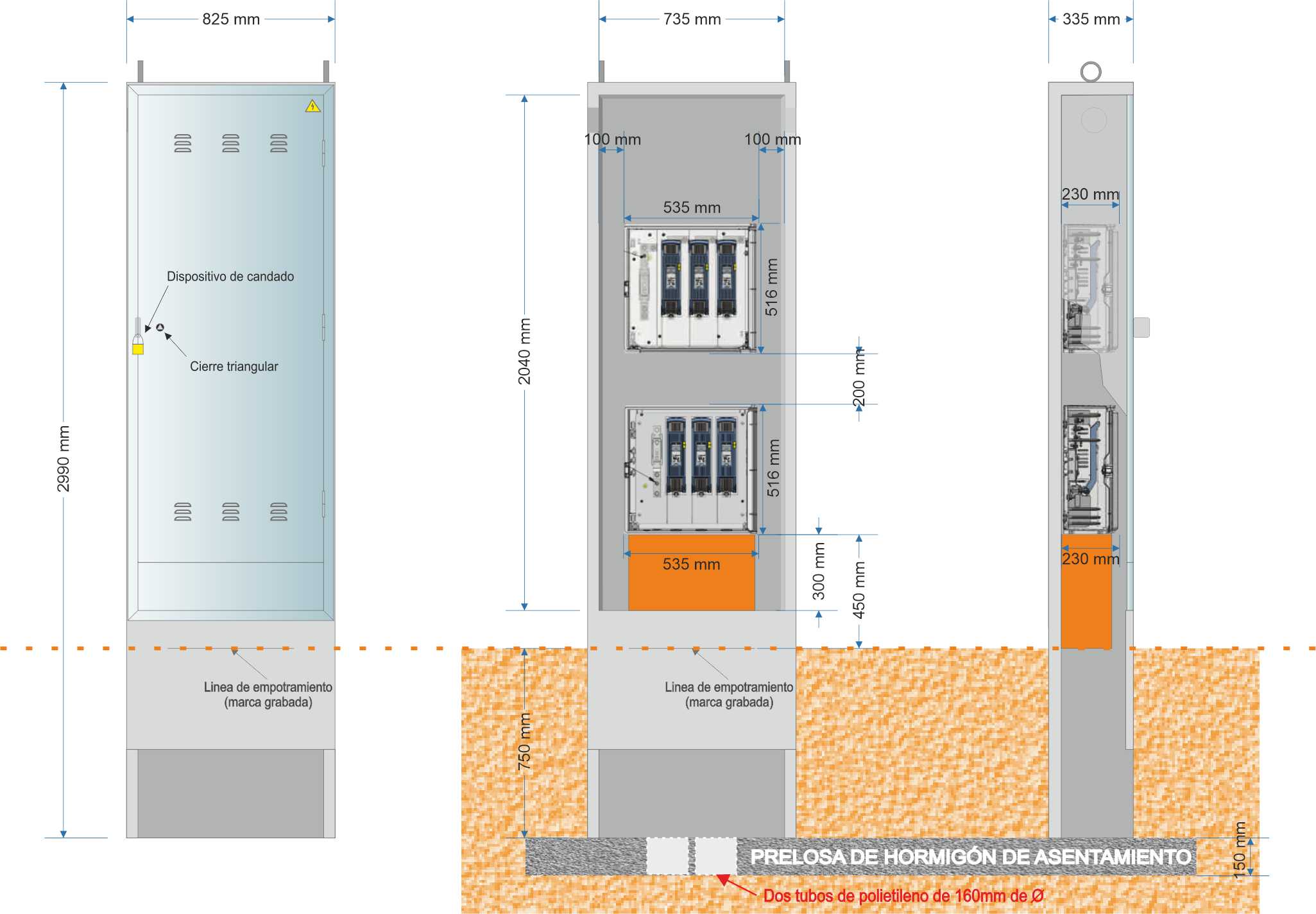

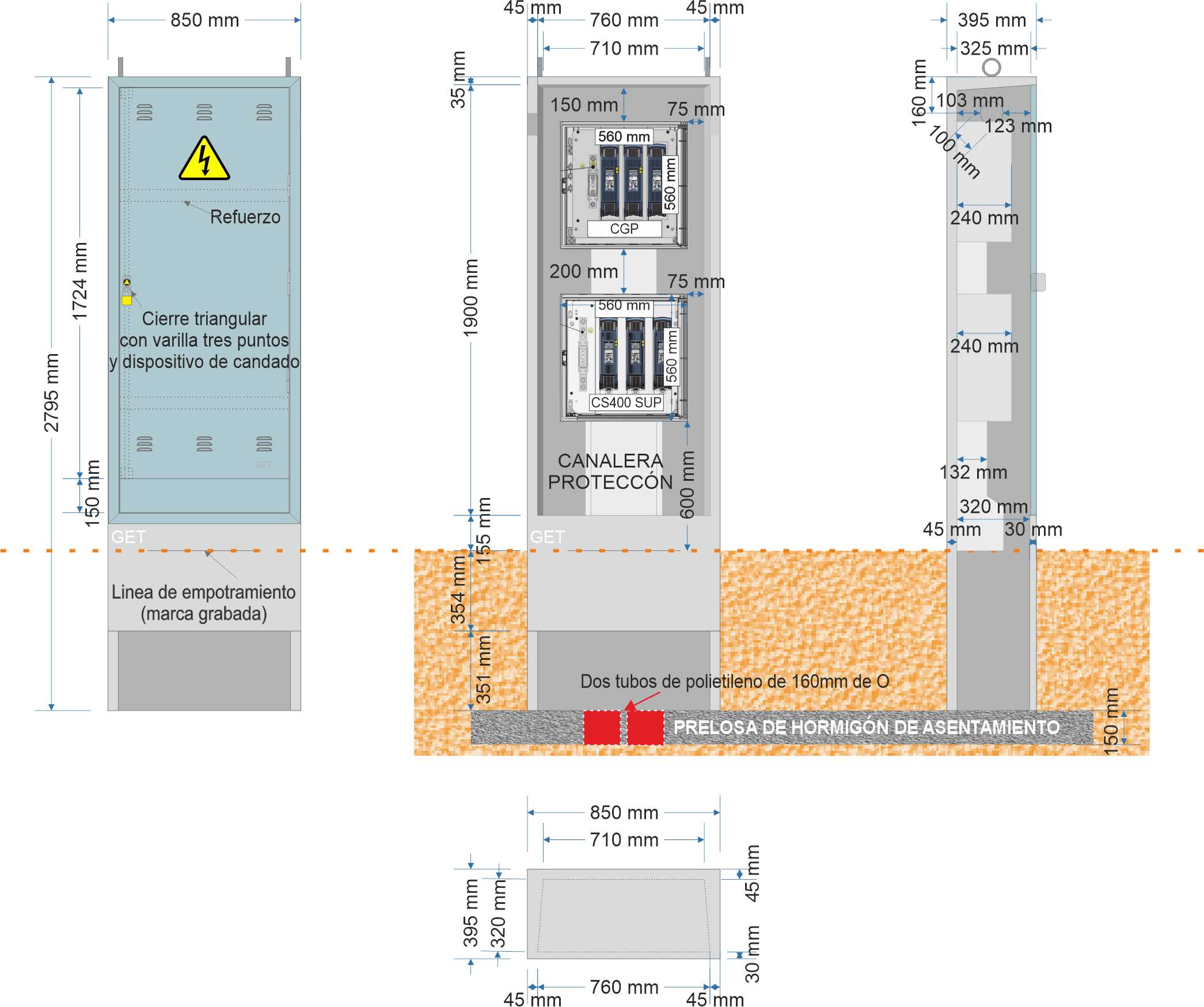

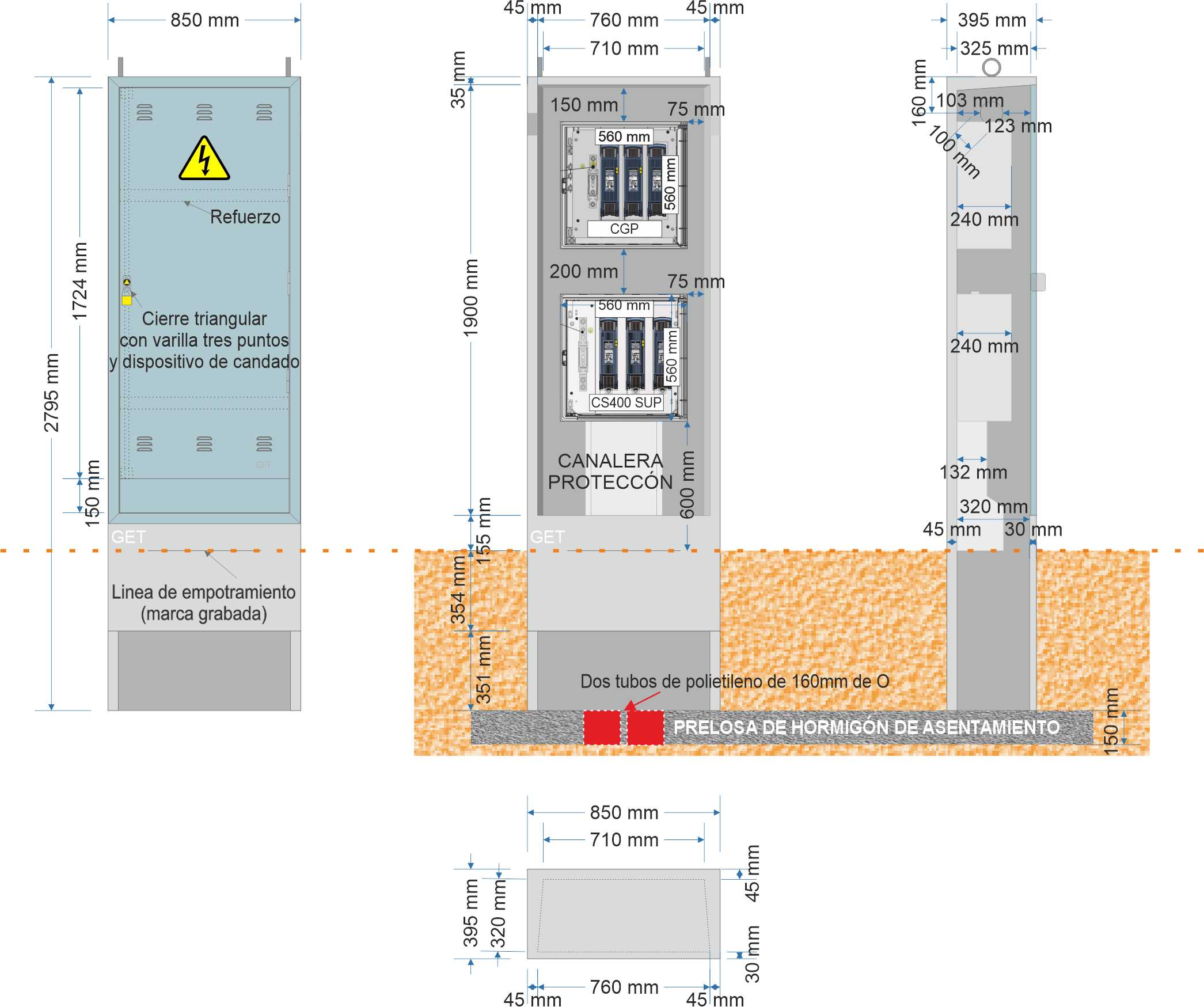

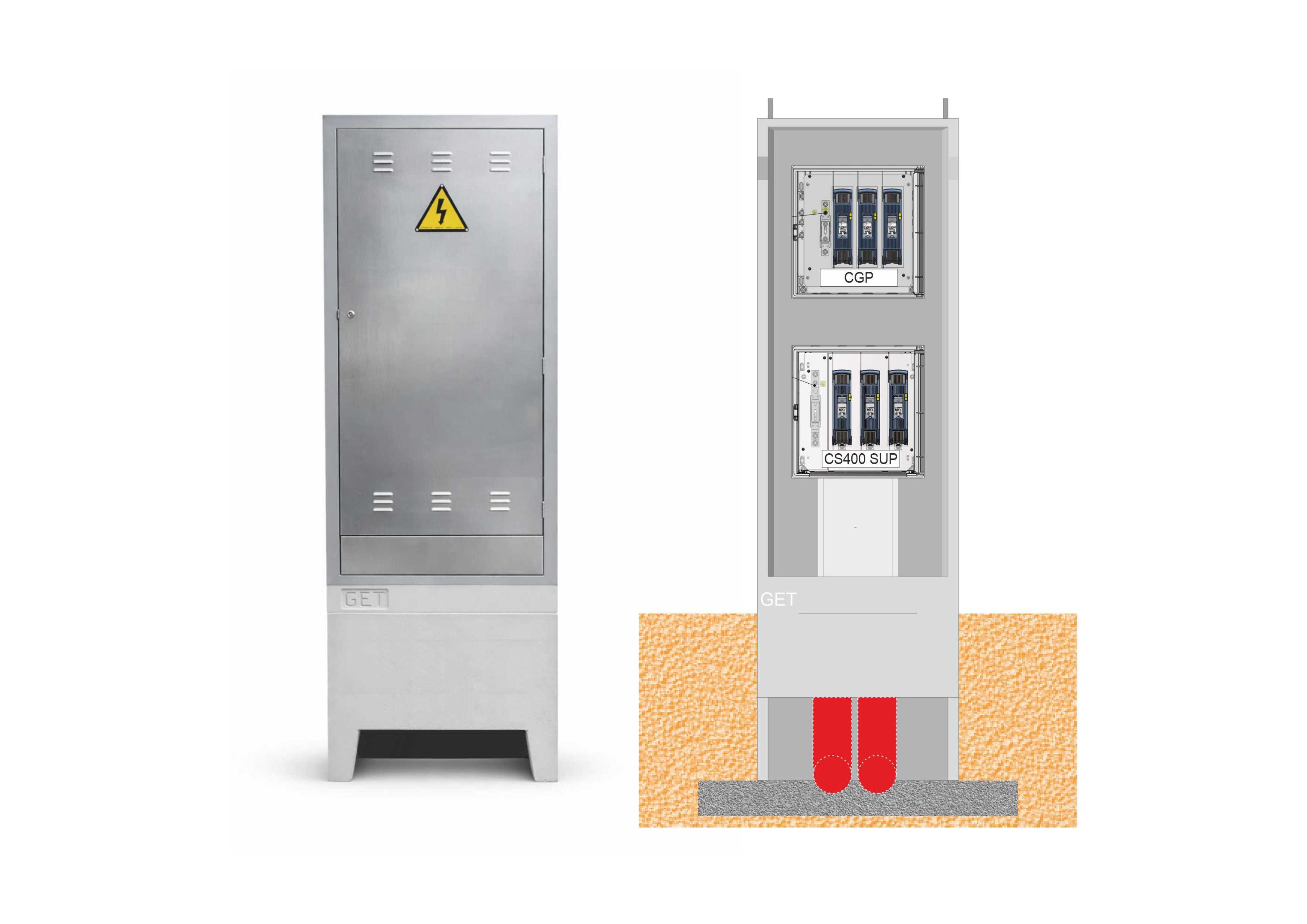

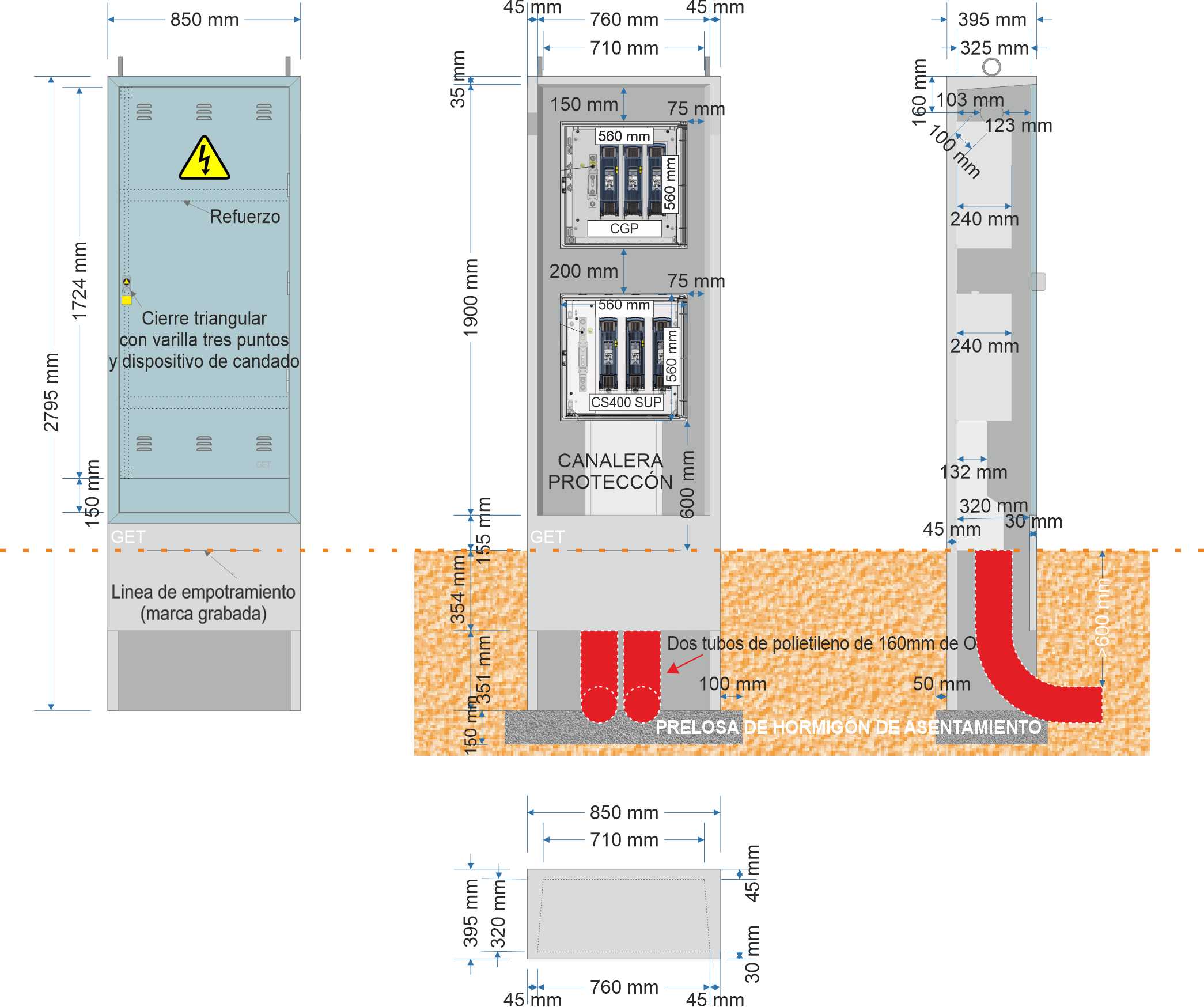

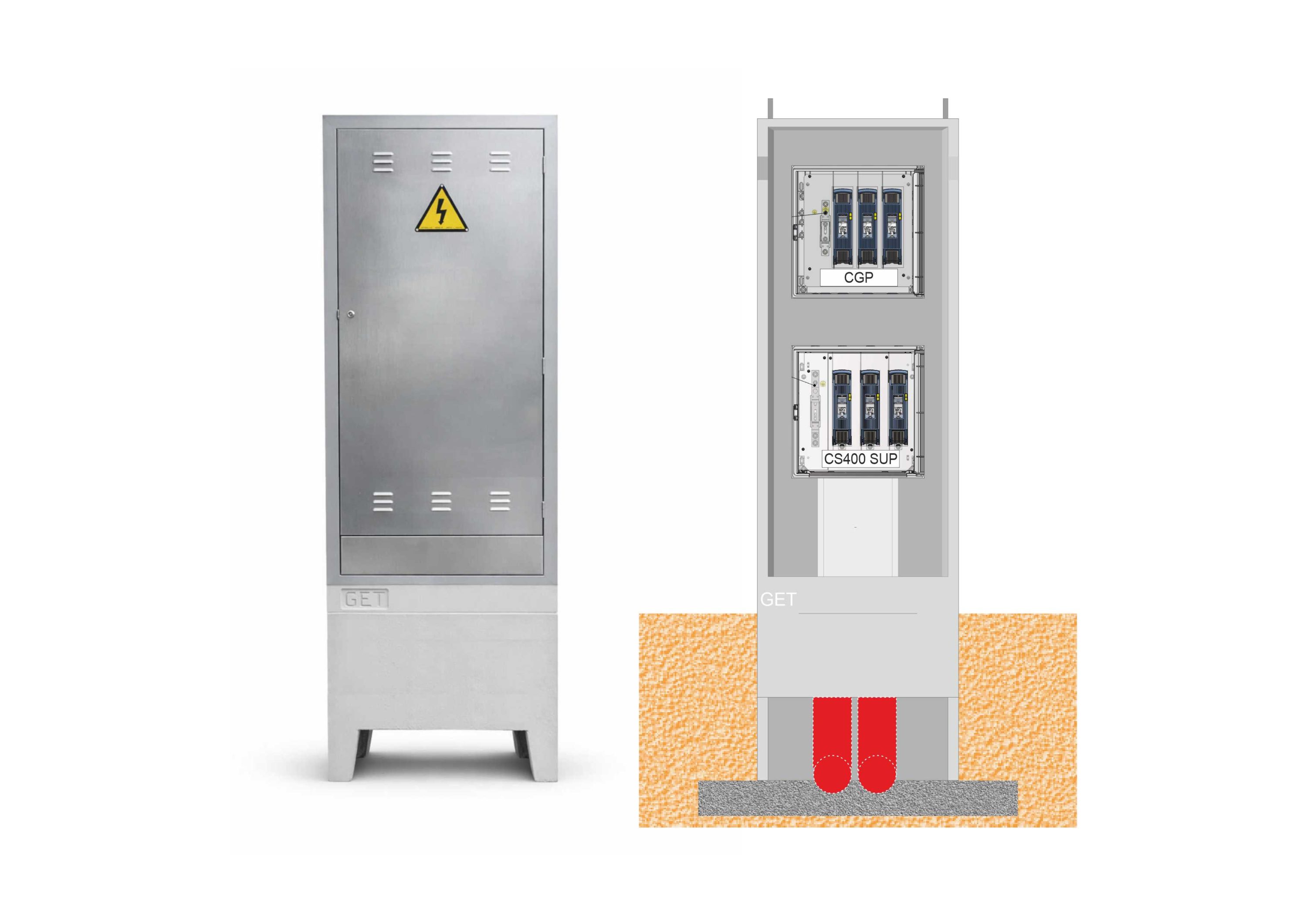

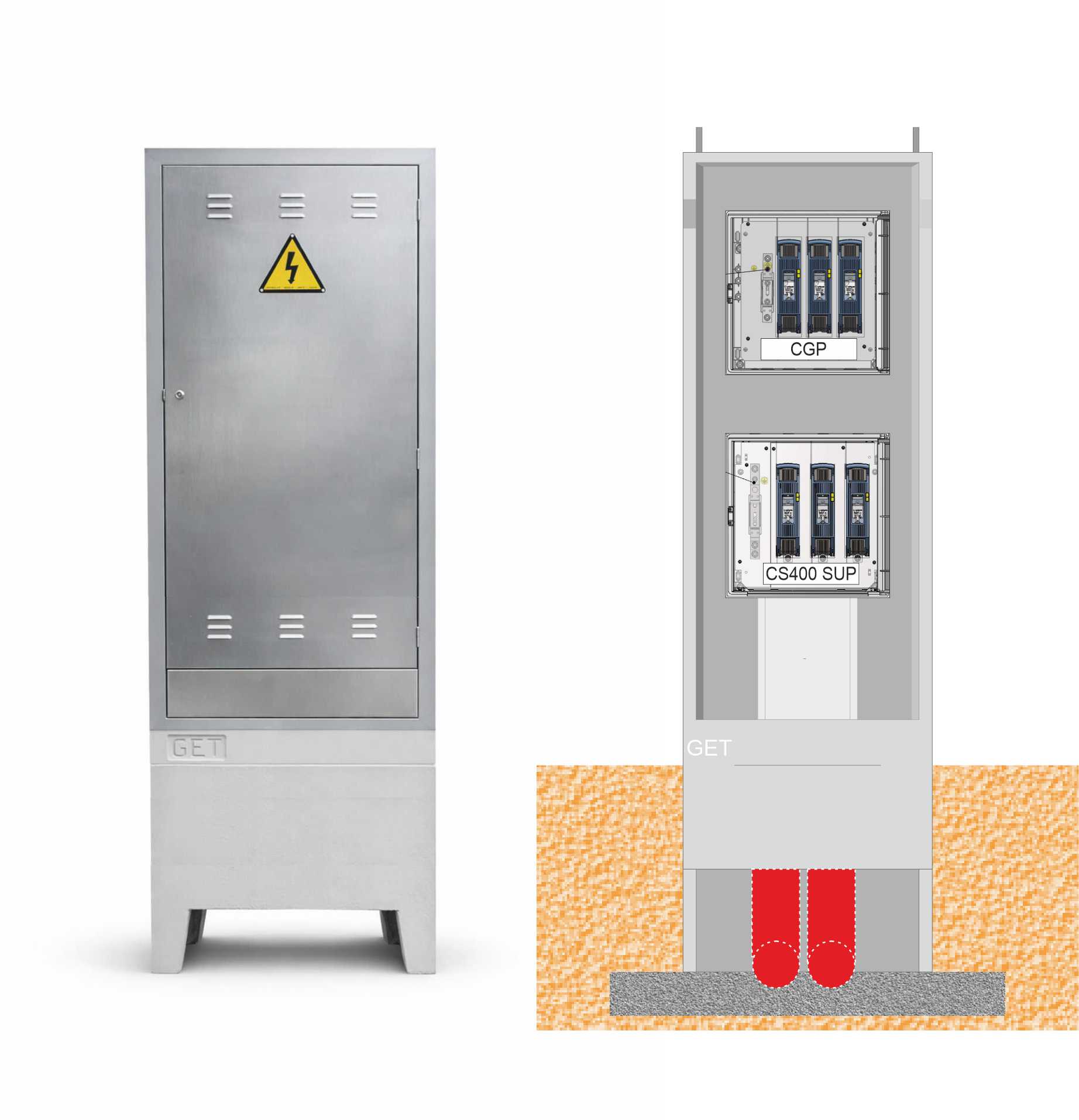

NA05033 GRA-2990_735 EQUIPADO CS + CGP VERTICAL

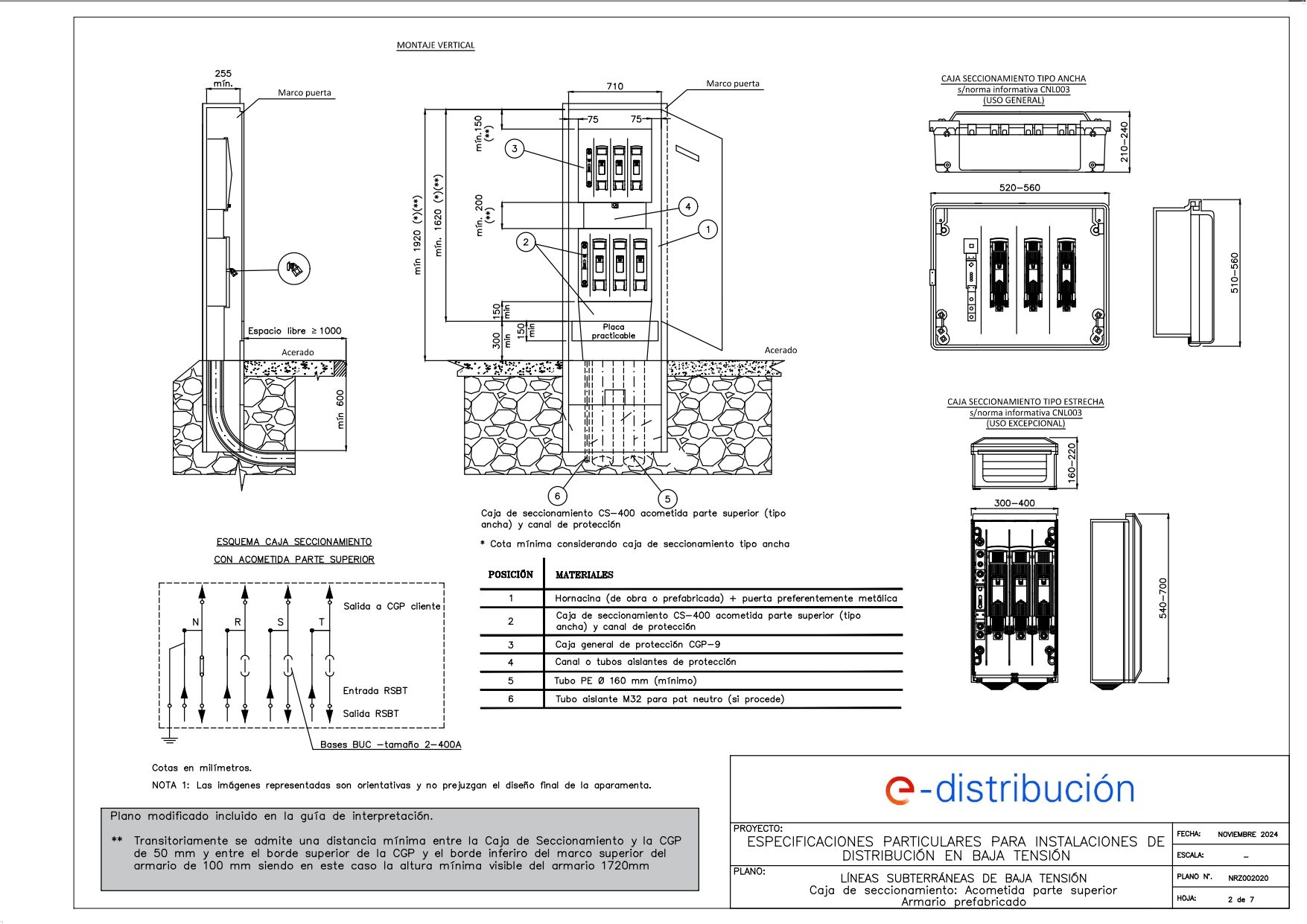

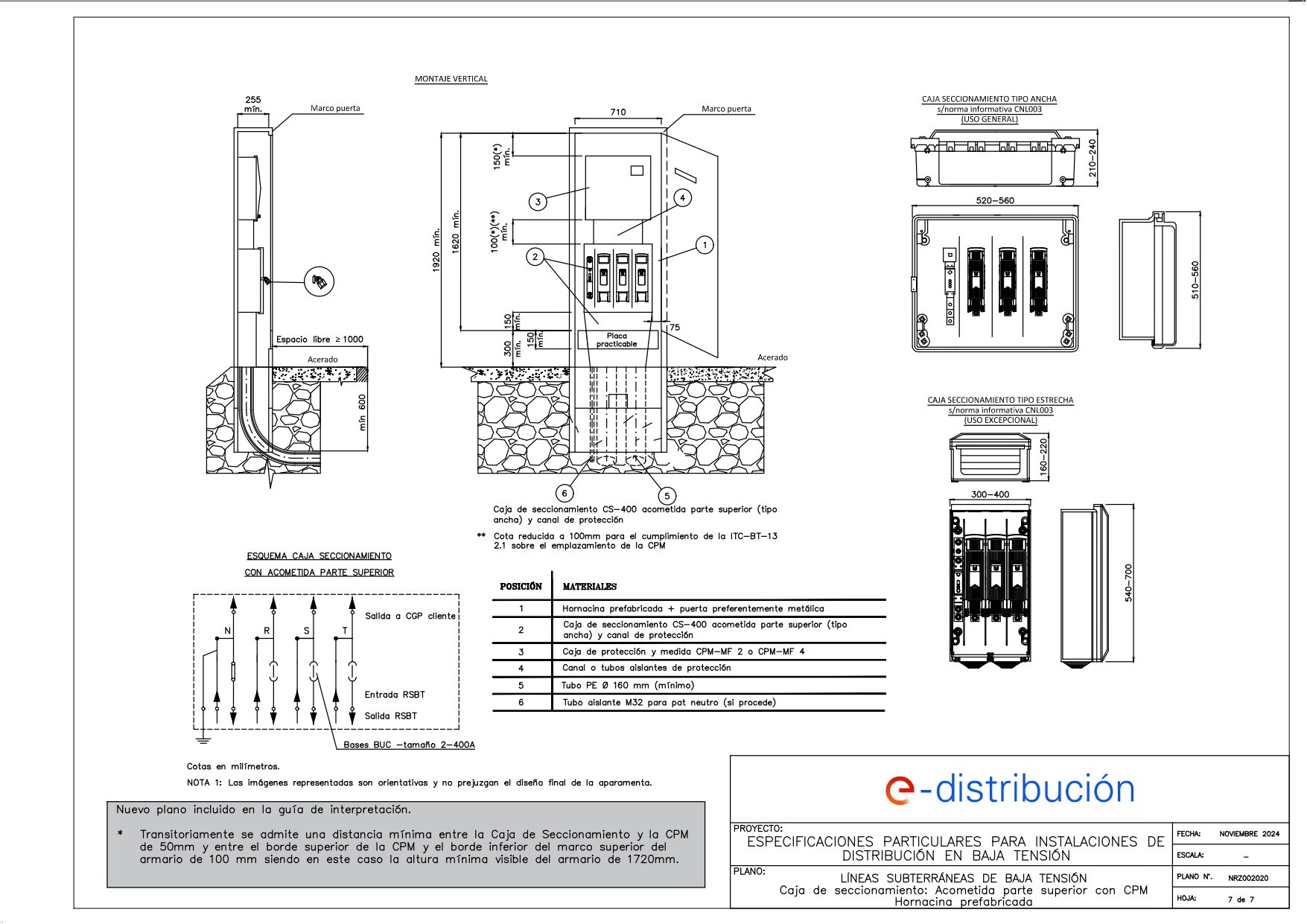

Guía de interpretación NRZ002 Especificaciones Particulares para Instalaciones de Distribución en Baja Tensión de Un ≤ 1.000 V. // Ed. noviembre 24

Referencia	Designación	Dimensiones (mm)	Interior Útil (mm)	Tipo cierre	Peso con peana
NA05032	GRA 2990/735	850x335x2.870	710x255x1.920	Triangular y dispositivo candado	Kg

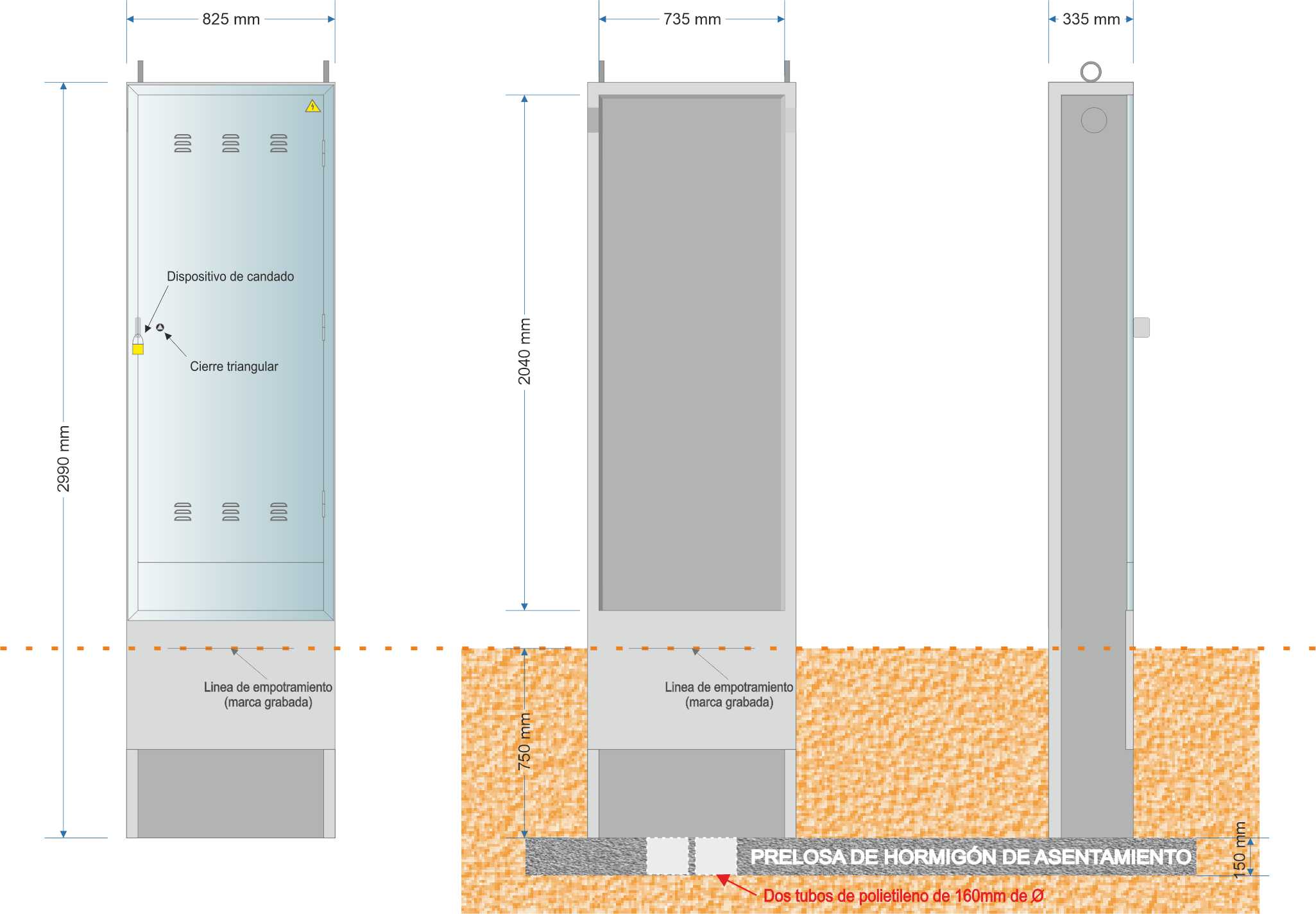

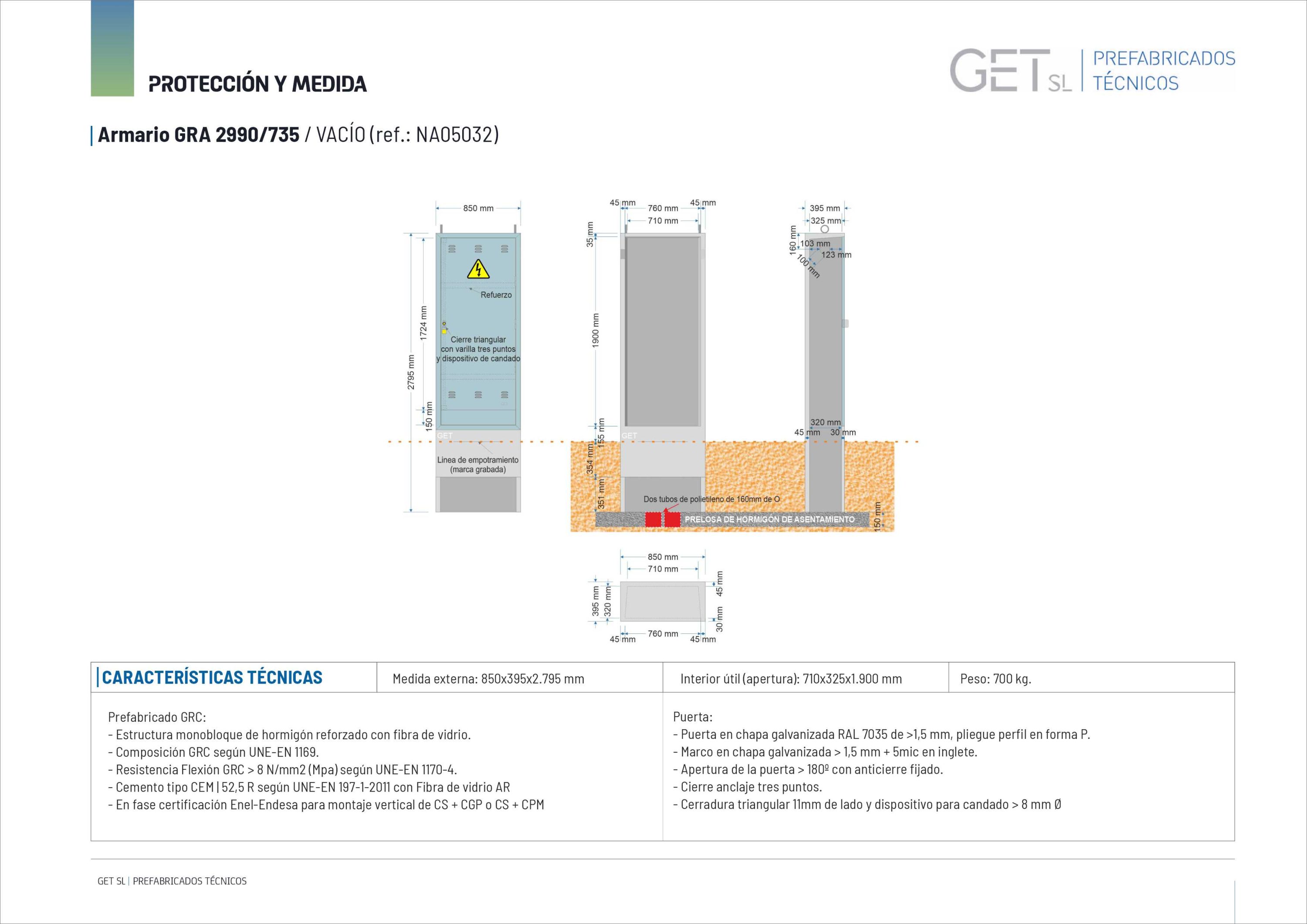

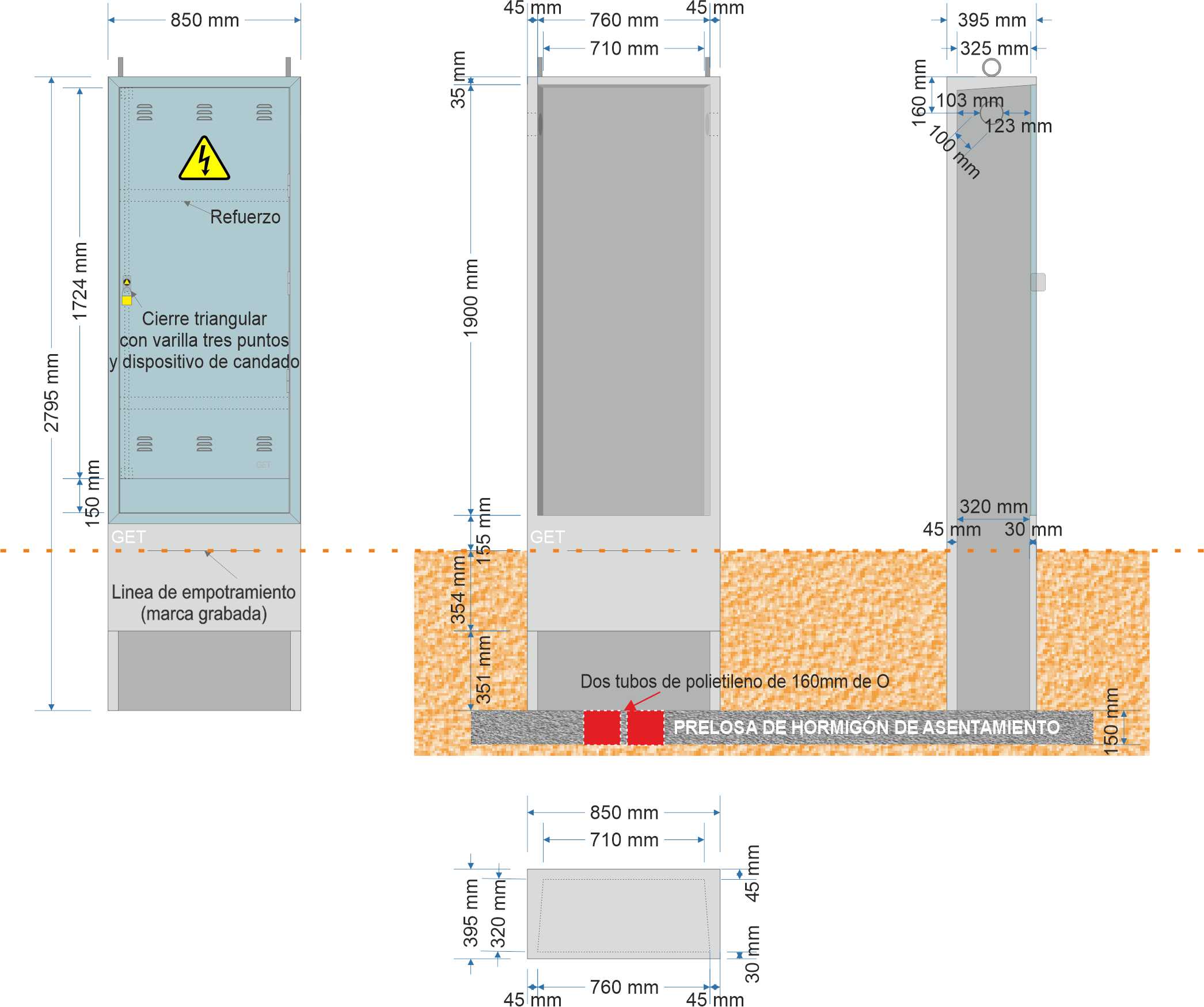

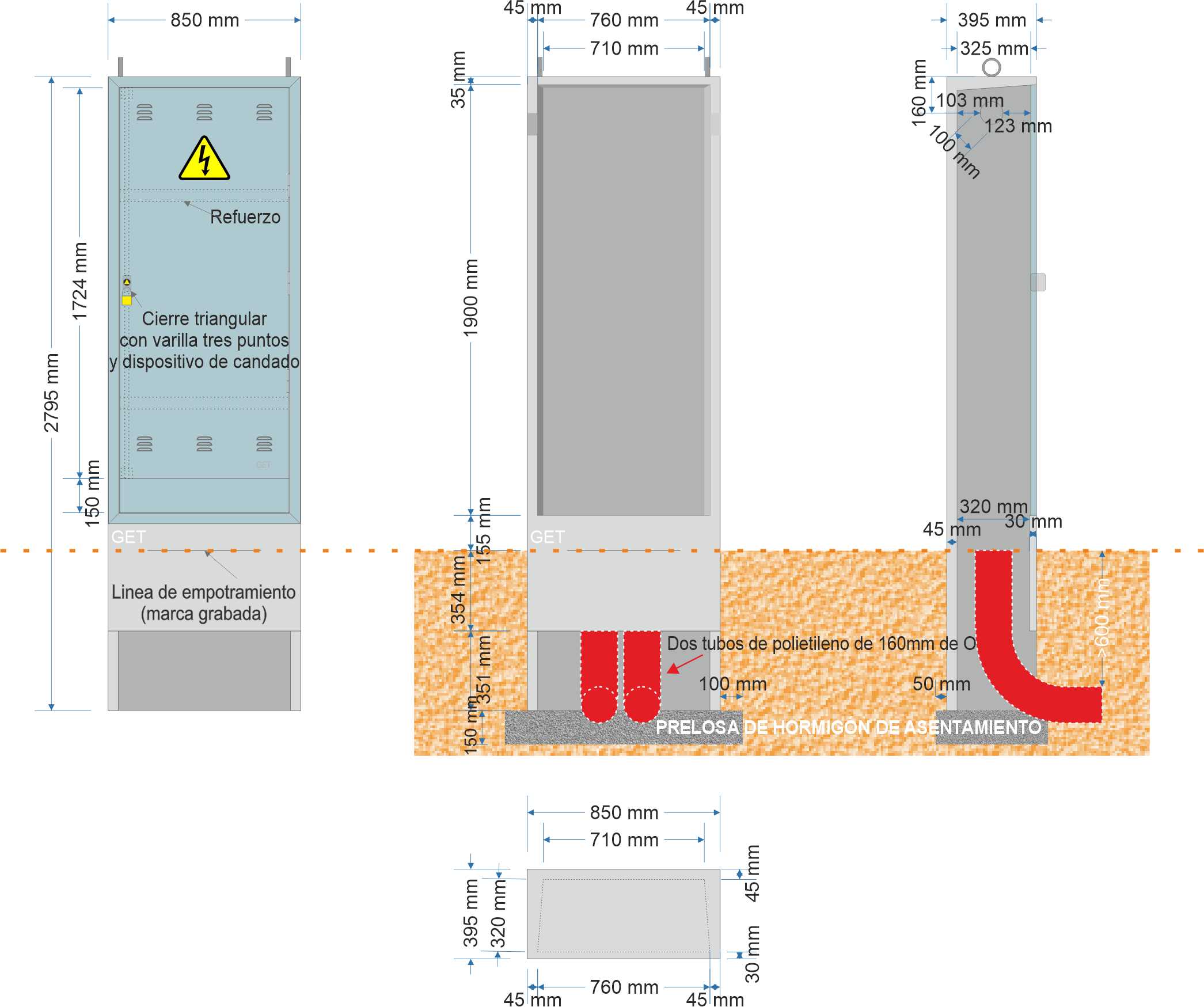

NA05032	Armario GRA 2990/735. Para CS + CGP VERTICALES. CIERRE TRIANGULAR + CANDADO. VACÍO

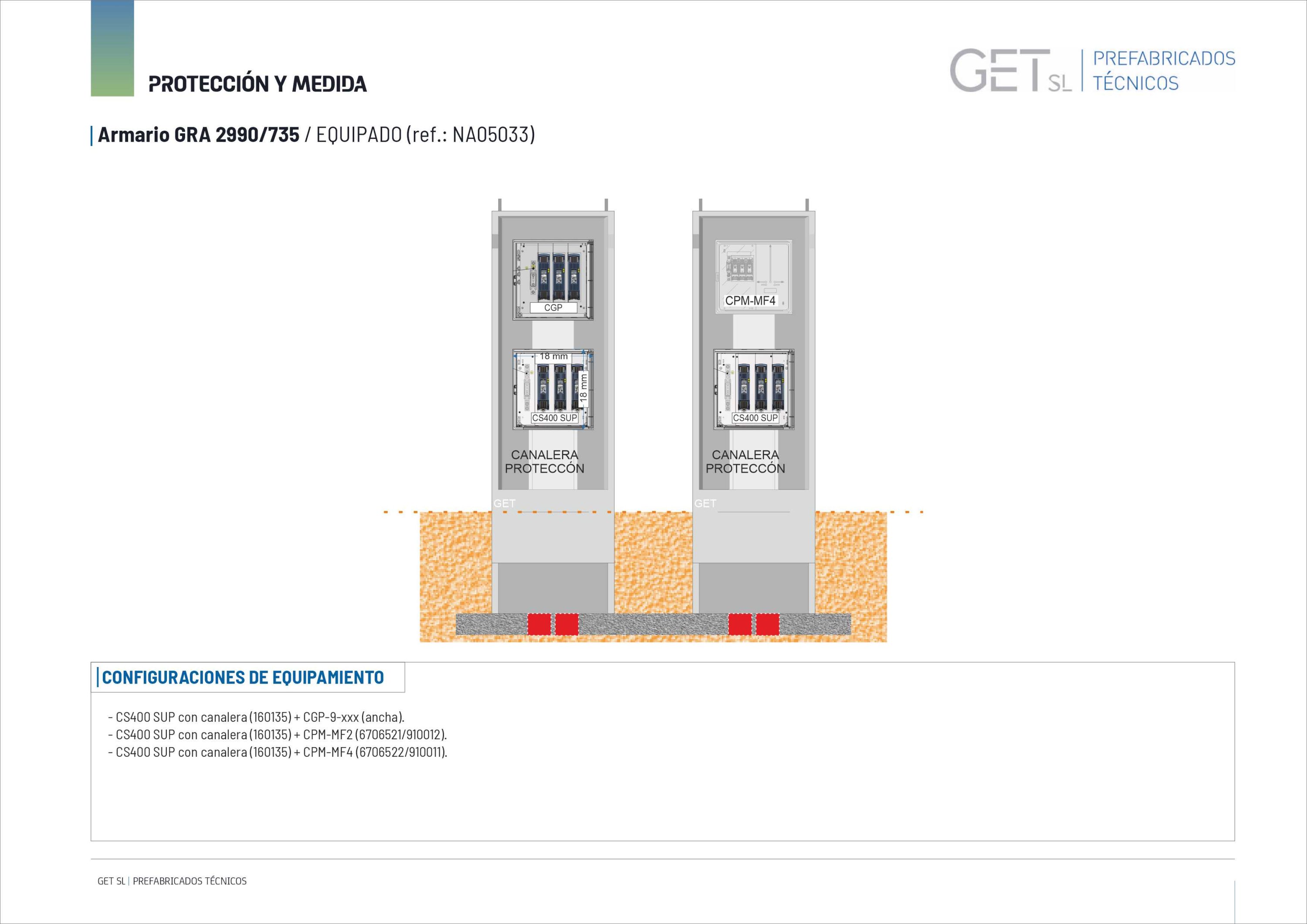

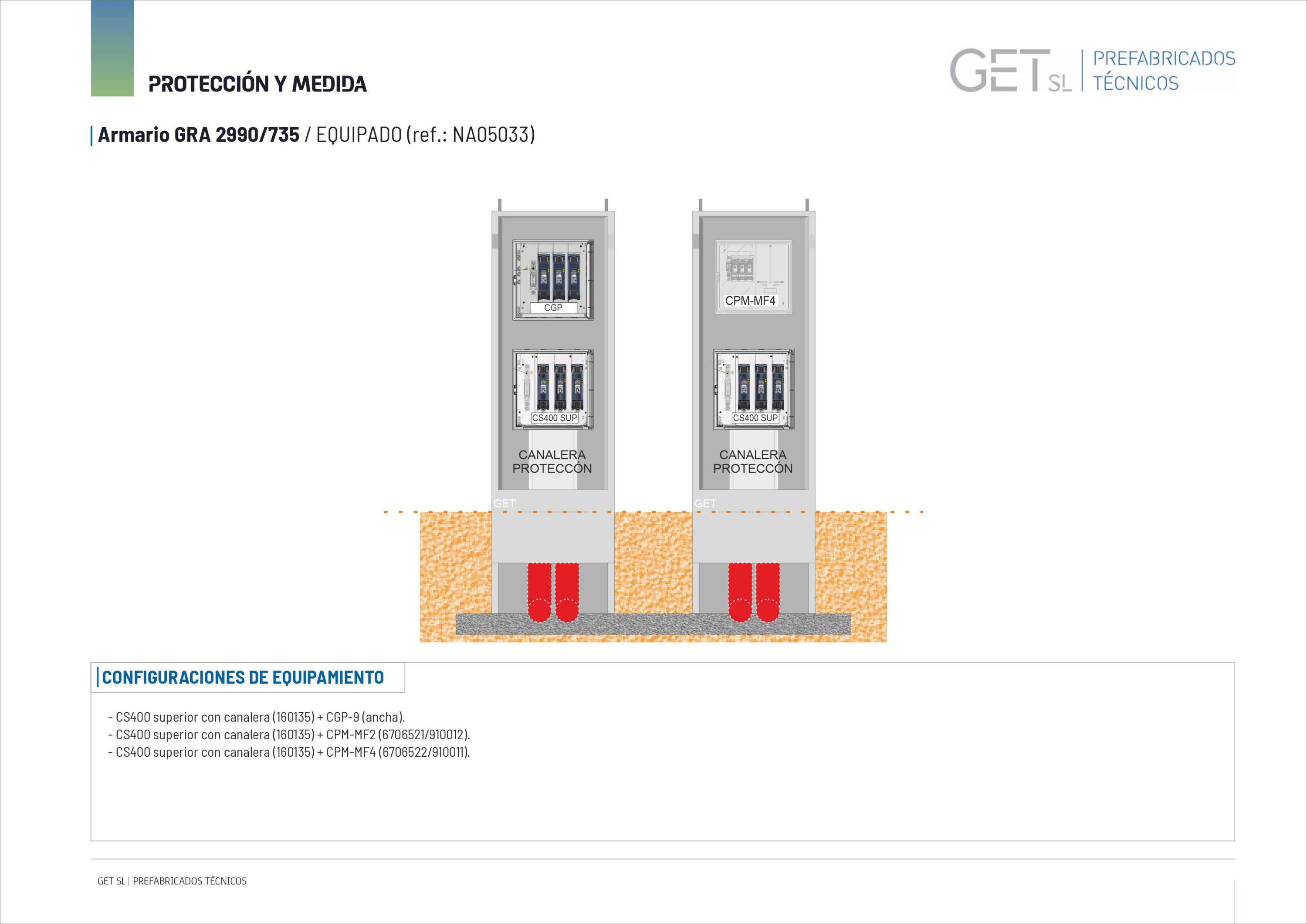

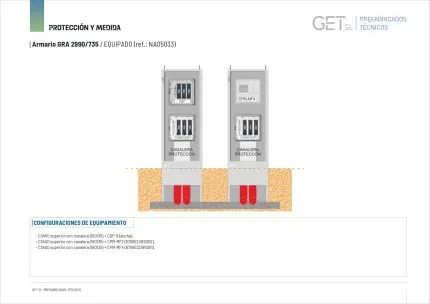

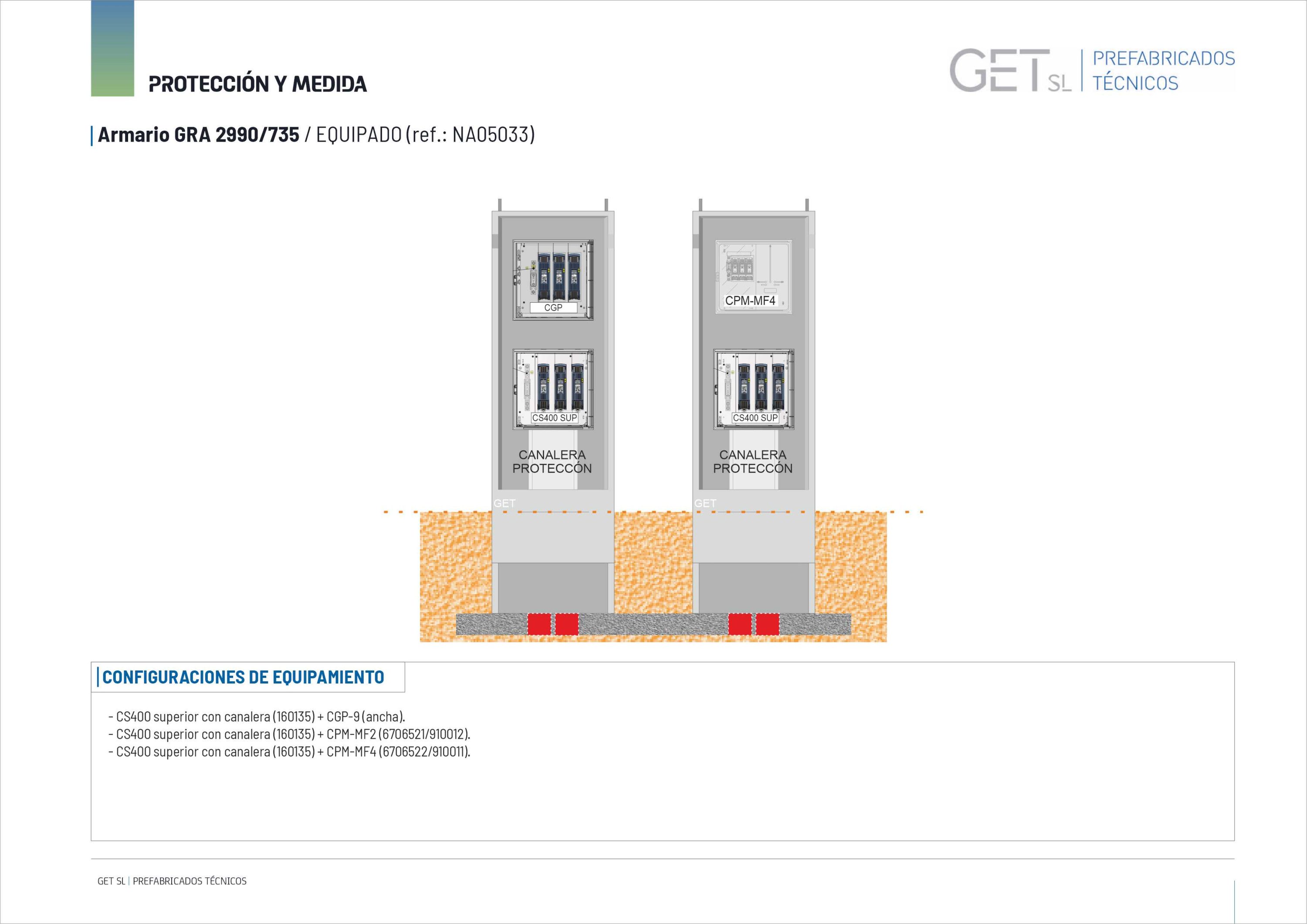

NA05033-11	Armario GRA 2990/735 + Caja CS 400 SUP con canalera (160135) + CGP-9-160 A._a (160079)
NA05033-12	Armario GRA 2990/735 + Caja CS 400 SUP con canalera (160135) + CGP-9-250 A._a (160078)
NA05033-13	Armario GRA 2990/735 + Caja CS 400 SUP con canalera (160135)+ CGP-9-400 A._a (160077)
NA05033-21	Armario GRA 2990/735 + Caja CS 400 SUP con canalera (160135)+ Contador LUZ MONOFÁSICO CPM-MF 2 (6706521/ 910012)

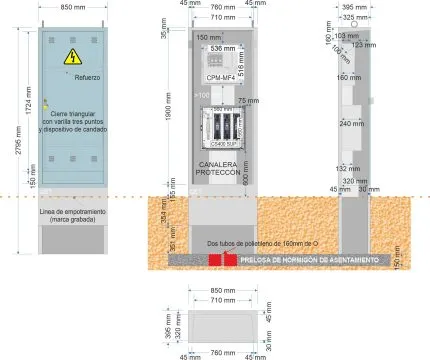

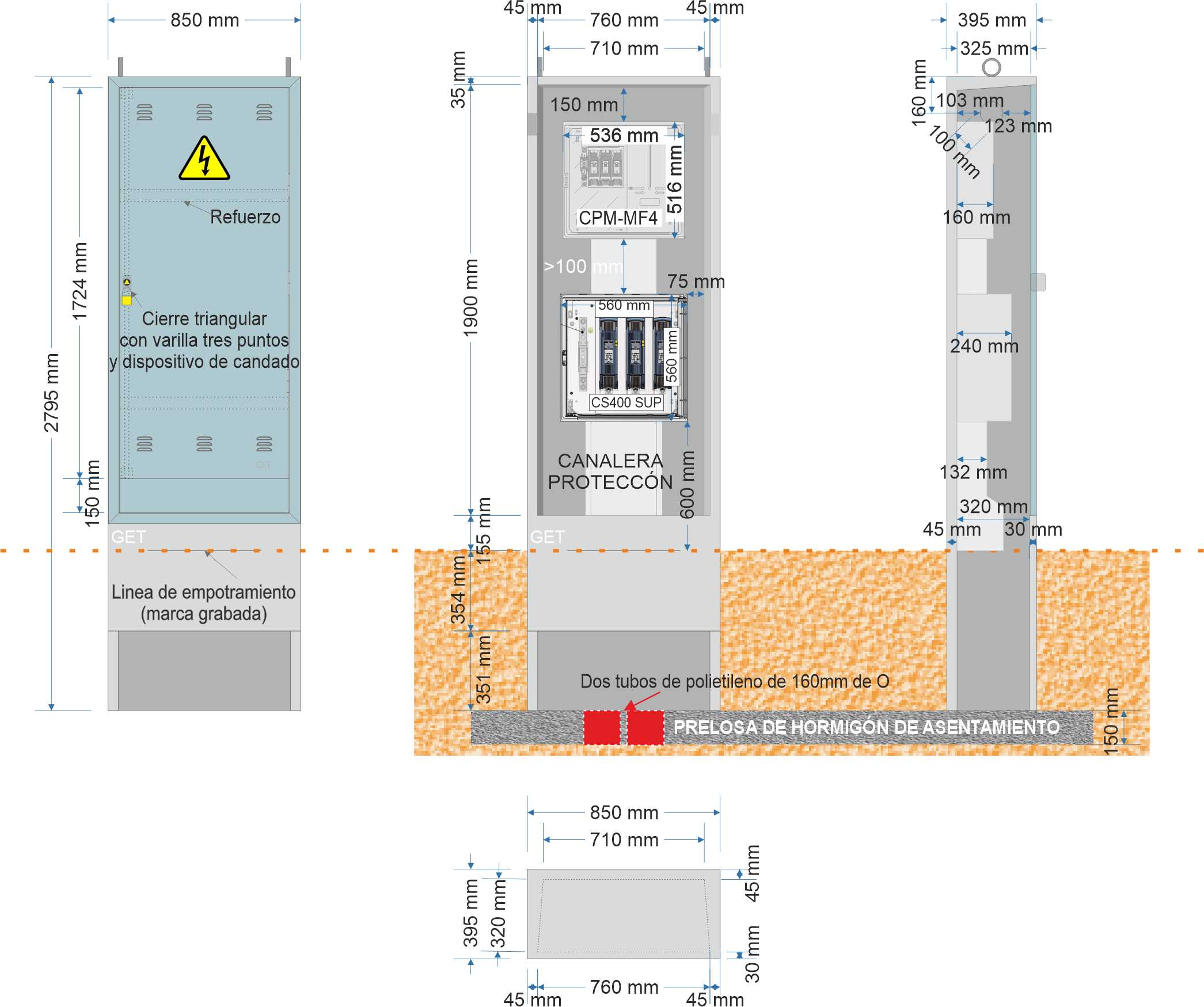

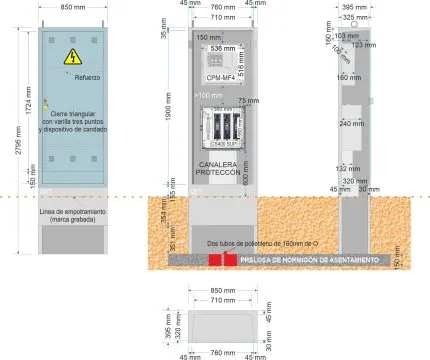

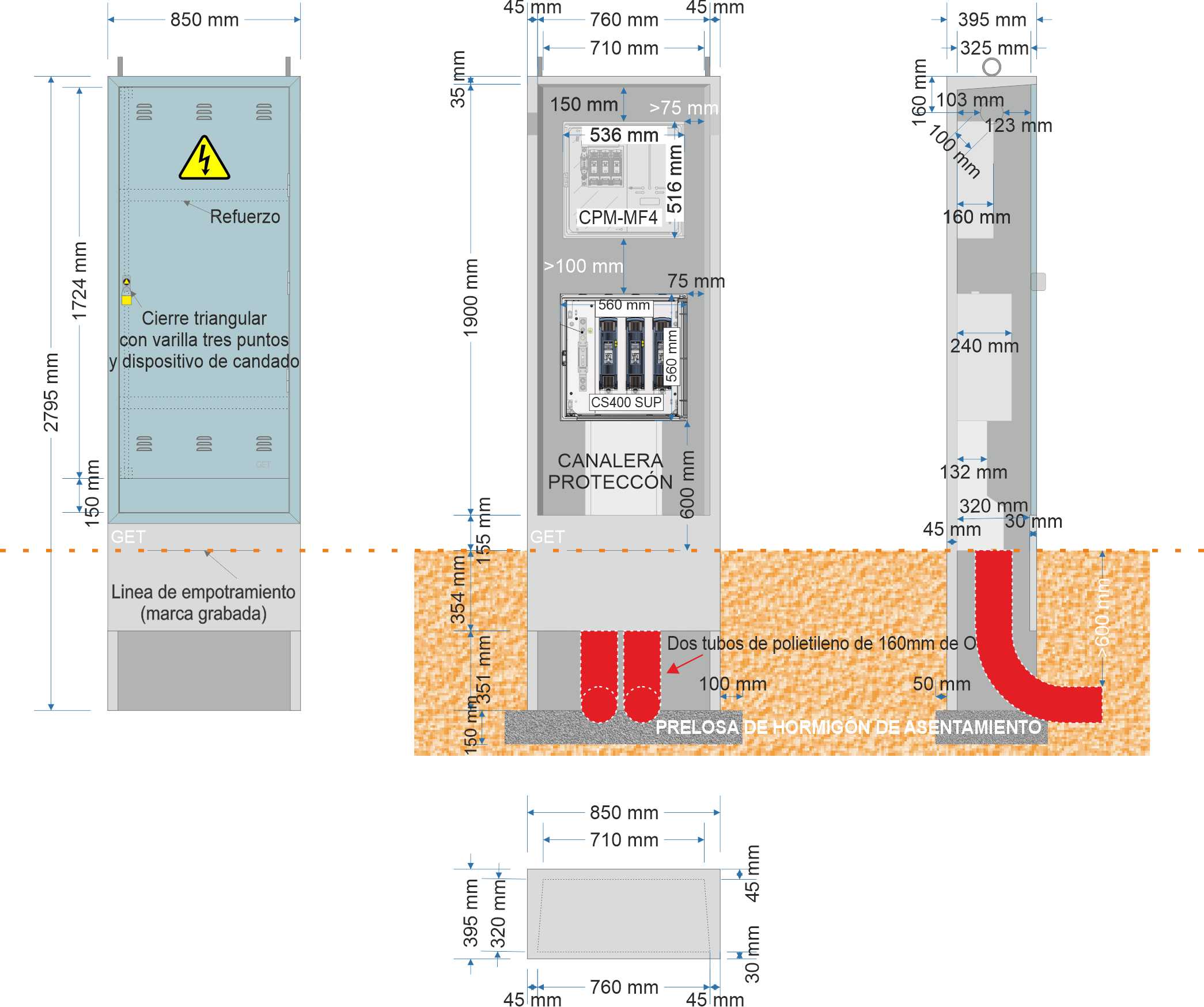

NA05033-22	Armario GRA 2990/735 + Caja CS 400 SUP con canalera (160135)+ Contador LUZ TRIFÁSICO CPM-MF 4 (6706522/ 910011)
