NA05067 // NA05066-xx. Armario GRA-6 (medida exterior 2.550x2.200x480mm)

Referencia: NA05067: VACÍO // NA05066-xx: EQUIPADO (xx varía en función del equipamiento. Ver tabla al pie de página)

Armario GRA-6. TRES PUERTAS. CERRADURA COMPAÑÍA+ JIS con PARED INTERMEDIA

Medida exterior 2.550×2.200x480mm.

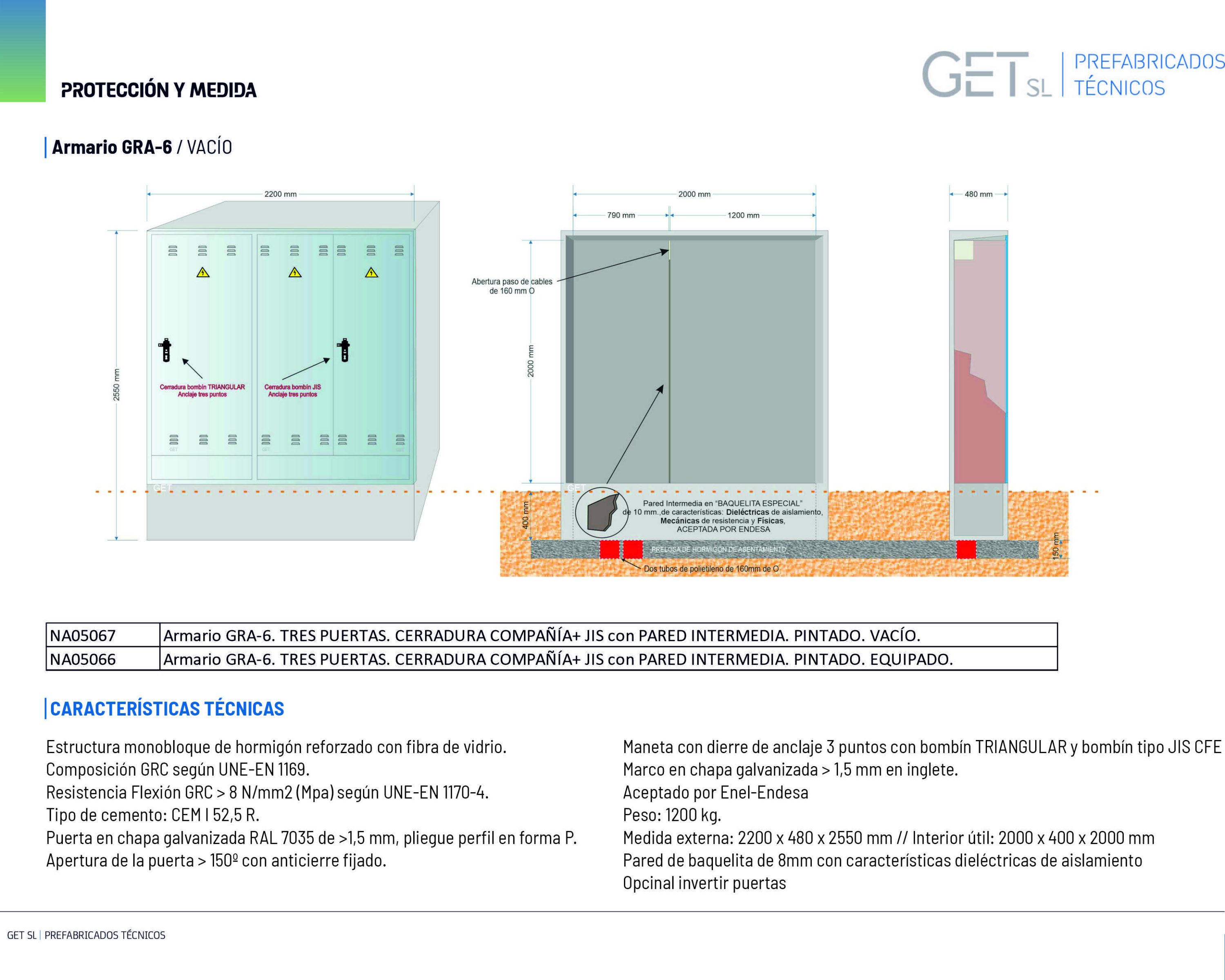

Descripción: Armario prefabricado monobloque de dimensiones 2.500 x 2.020 x 480 mm.,
Composición GRC según UNE-EN 1169. •Resistencia Flexión GRC  8 N/mm2 (Mpa) según UNE-EN 1170-4.
•Tipo de cemento: CEM I 52,5 R., con dos habitáculos independientes y dos puertas totalmente diferenciadas.

Uno de los espacios,  para la colocación de la CS + CGP (hasta 630 A.) lleva una puerta de acero galvanizado con tres bisagras, con cierre triangular y dispositivo de candado según normas CÍA.

En el espacio contiguo, para la ubicación de una TMF-10 de 400 A., de hasta 277 Kw.,  lleva una puerta metálica de doble hoja, con cerradura de anclaje tres puntos, maneta escamoteadle y bombín JIS,

Pared intermedia de separación de seguridad entre ambos habitáculos, la cual supone en su parte superior, de un agujero de 160 mm., de diámetro para el paso de cables de conexión  (bajo tubo) entre la CGP y la acometida.

El espesor del fondo del armario es de 50 mm., en GRC, equivalente en resistencia mecánica a 150 mm., de ladrillo hueco.

En la parte superior, lleva dos pernos roscados para la manipulación de dicho armario.

Es conveniente, apoyar los armarios en una losa de hormigón de + – 150mm., de espesor, una vez asentado este, se aconseja recubrirlo con el mismo tipo de material a partir de su base en + – 300 mm., de altura, con el fin de asegurar al máximo su sustentación vertical.

Armario prefabricado monobloque para caja CGP <=630A más TMF-10 <=277kw

Disponemos de puertas de recambio para este armario:

NA02068. Puerta empotrar en pared/ nichos FECSA ENDESA con DOS PUERTAS, una para CS+CGP, otra de DOBLE HOJA TMF-10 de hasta 346 KW.,. CIERRE COMPAÑÍA+ JIS/ PARA GRA-6 (medida 2057x2153mm)

Referencia Designación Dimensiones (mm) Interior Útil (mm) Tipo cierre Peso
NA01066 GRA-6 2550 x 2200 x 480 2000 x 2046 x 400 Triang./JIS 1200Kg

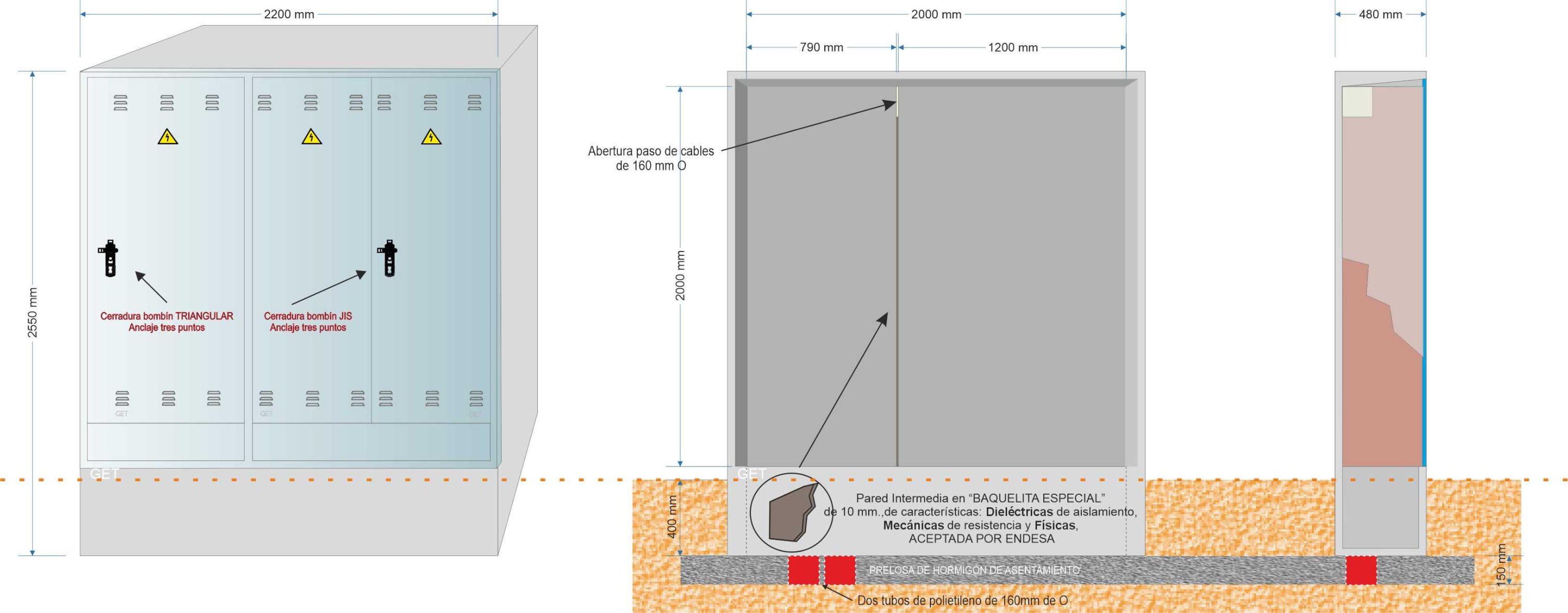

NA05067 Armario GRA-6. TRES PUERTAS. CERRADURA COMPAÑÍA+ JIS con PARED INTERMEDIA. PINTADO. VACÍO.
NA05066-11 Armario GRA-6 + CS 400 + BUC CGP-9-400 A. + TMF10 de 400/200A (139Kw) ICP

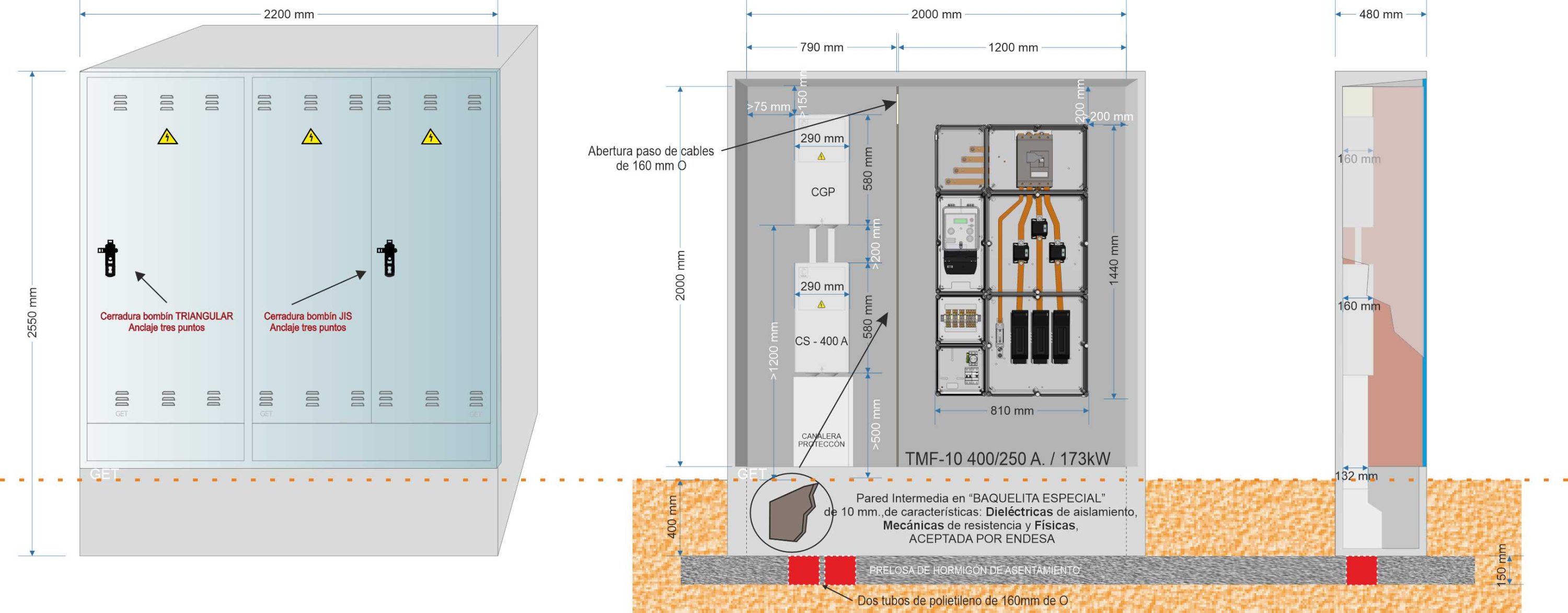

NA05066-12 Armario GRA-6 + CS 400 + BUC CGP-9-400 A. + TMF10 de 400/250A (173,2Kw) ICP
NA05066-13 Armario GRA-6 + BUC CGP-9-630 A. + TMF10 de 400/315A (218,23Kw) ICP

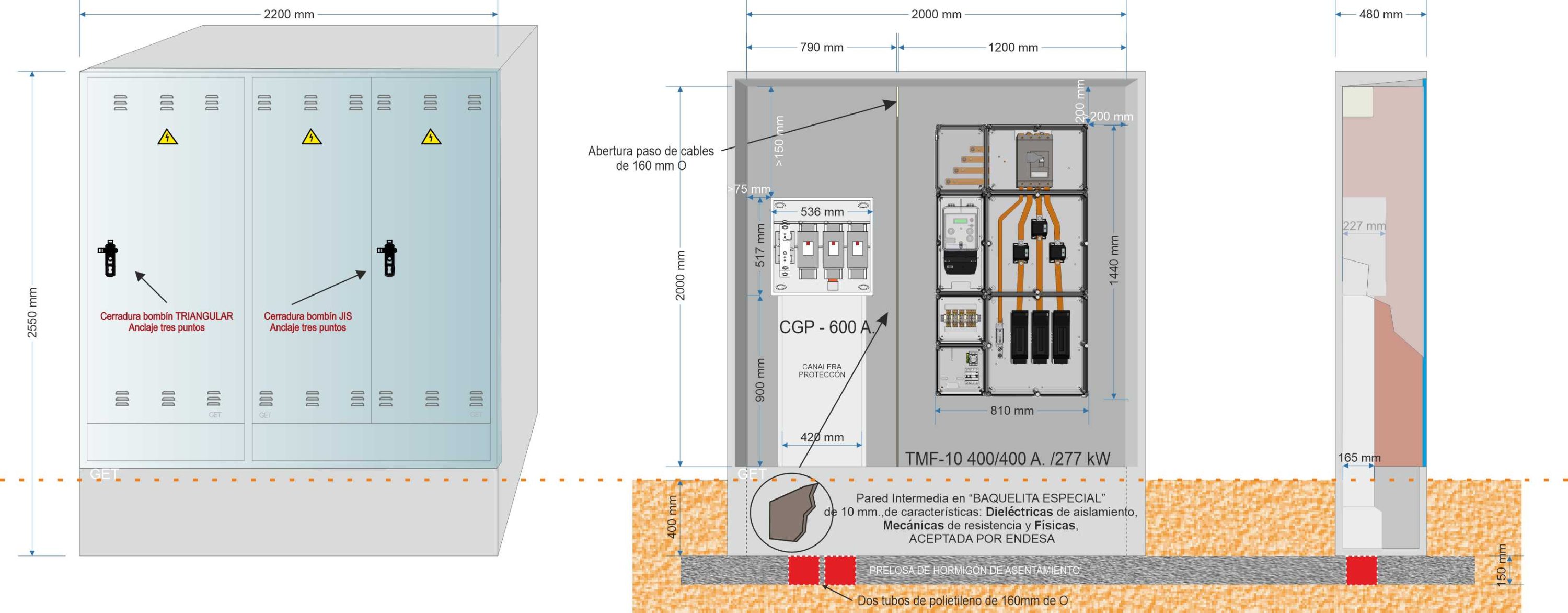

NA05066-14 Armario GRA-6 + BUC CGP-9-630 A. + TMF10 de 400/400A (277,12Kw) ICP

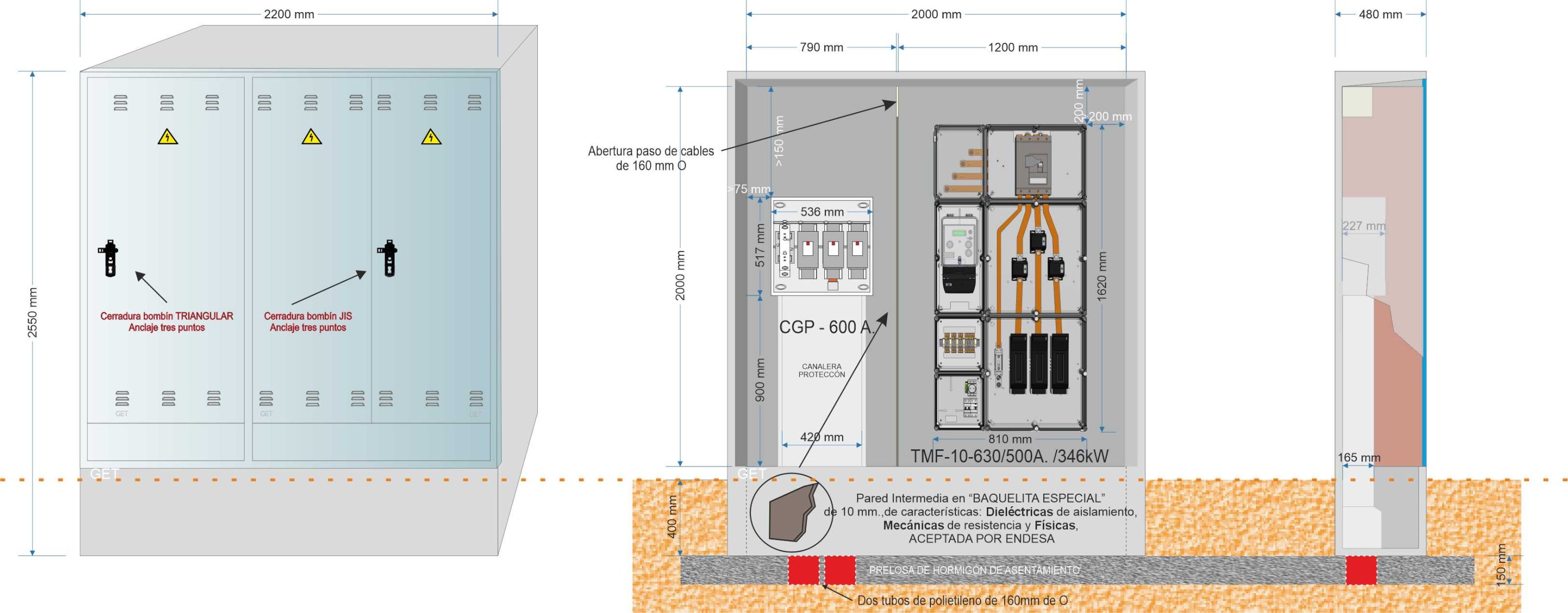

NA05066-15 Armario GRA-6 + BUC CGP-9-630 A. + TMF10 de 630/500A (346Kw) ICP
