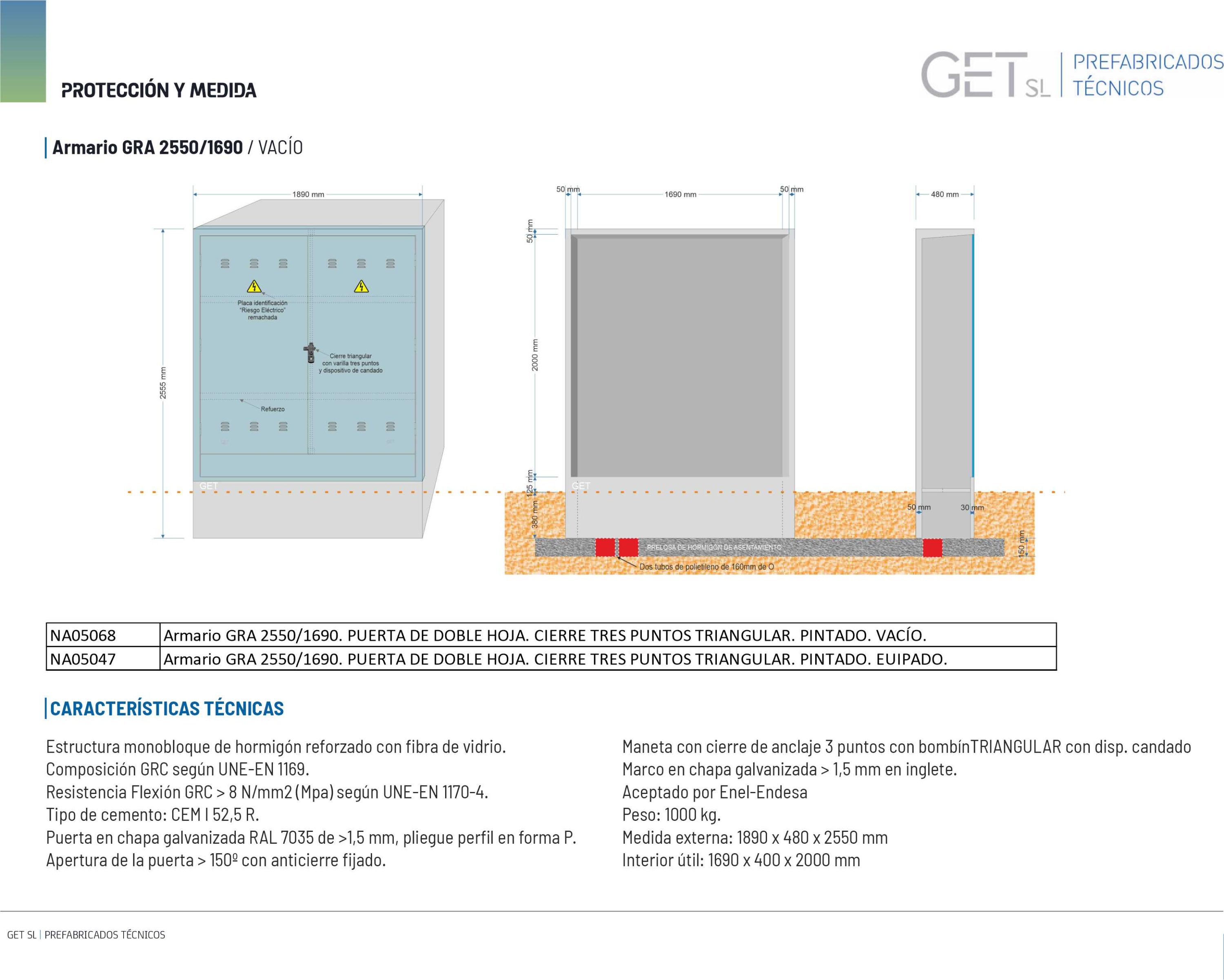

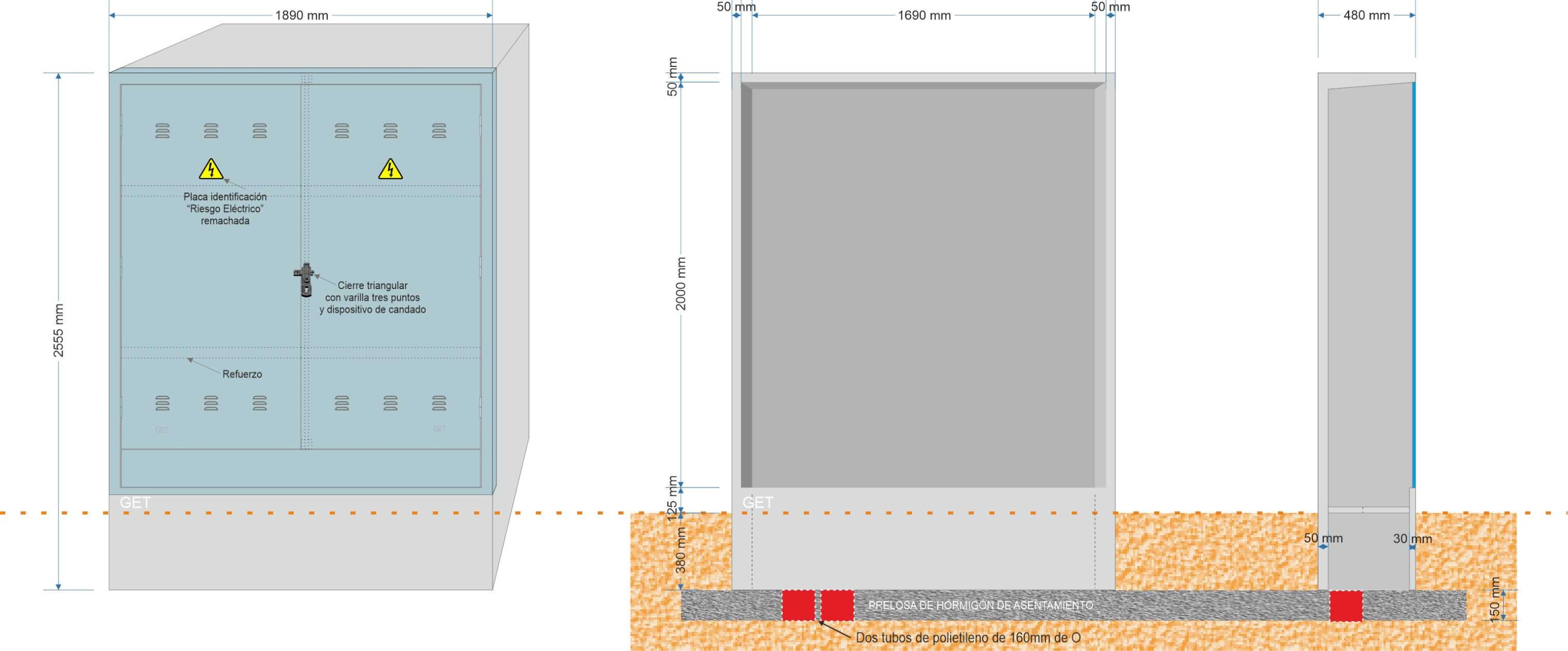

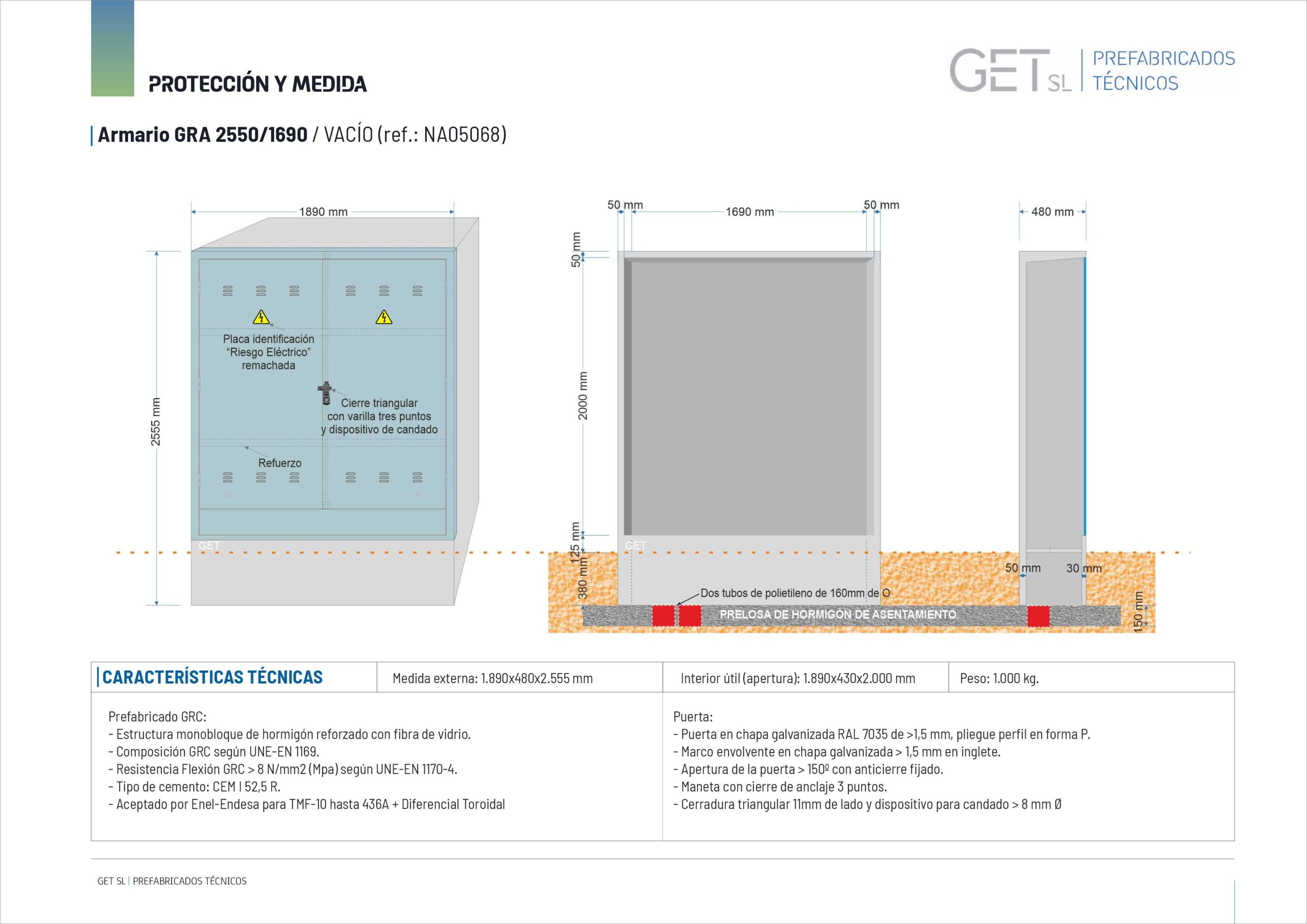

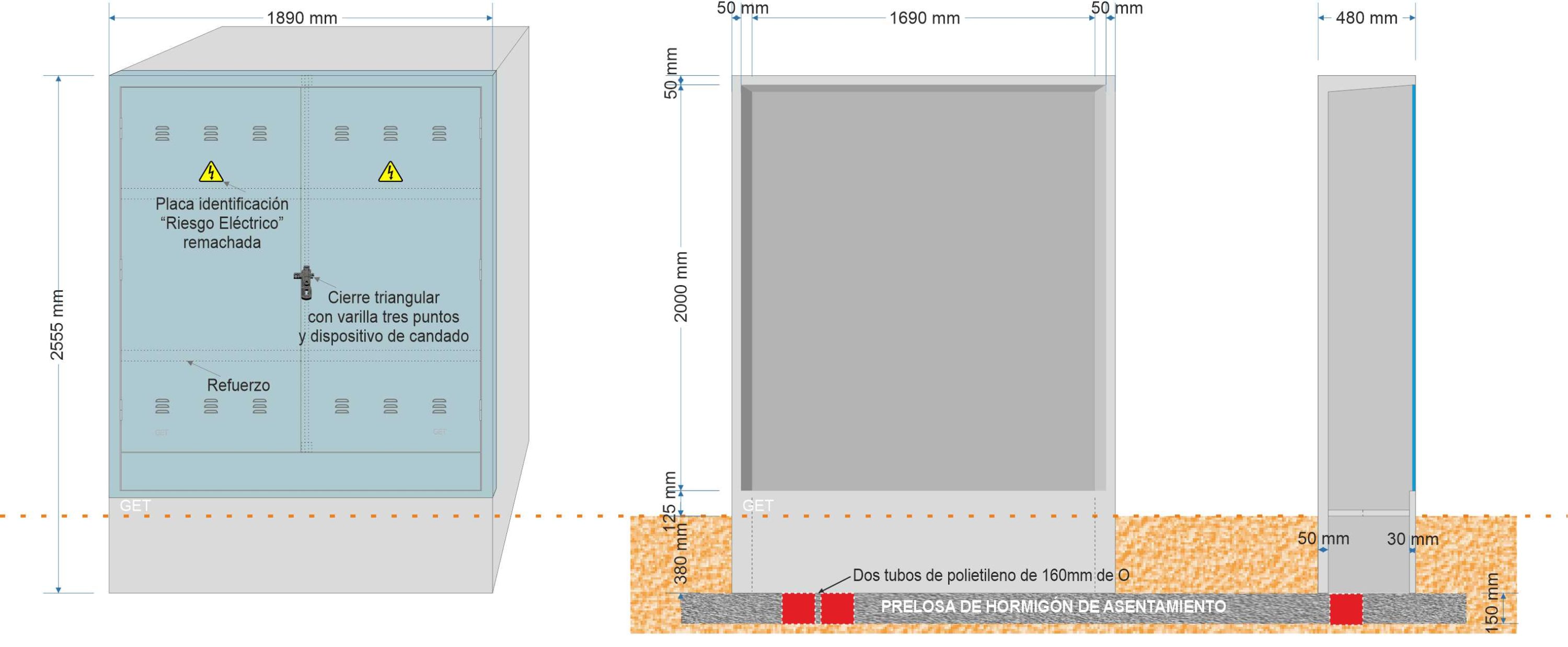

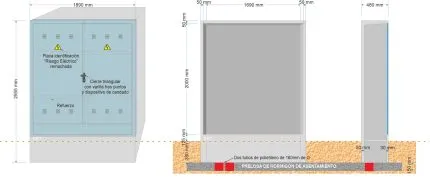

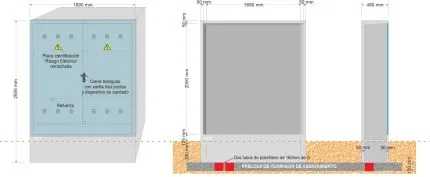

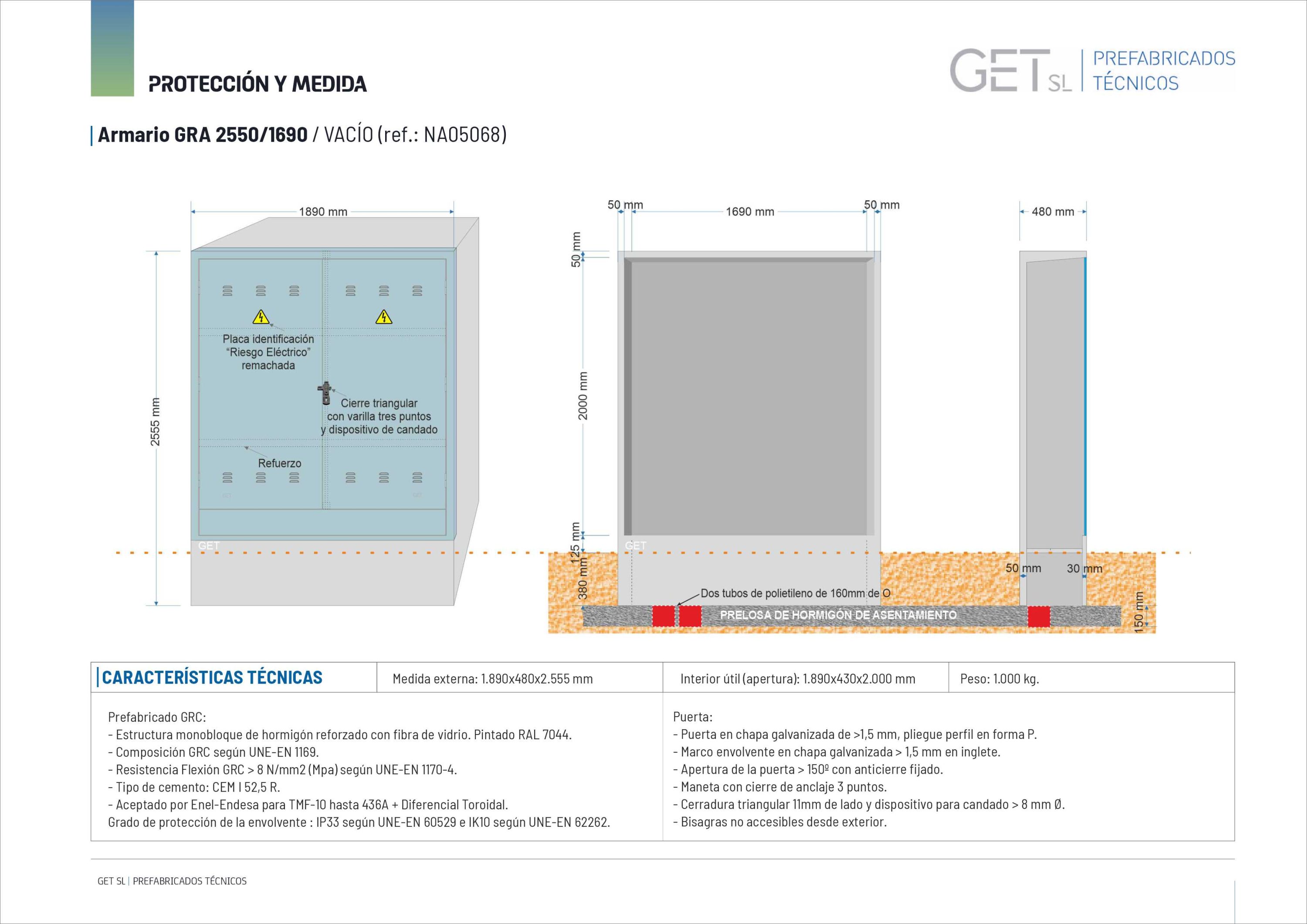

NA05068 // NA05047-xx. Armario GRA 2550/1690 (medida exterior 1.890x480x2.555mm)

Armario GRA 2550/1690. PUERTA DE DOBLE HOJA. CIRRE TRES PUNTOS TRIANGULAR con dispositivo de candado.

Medida exterior 1.890x480x2.555mm.

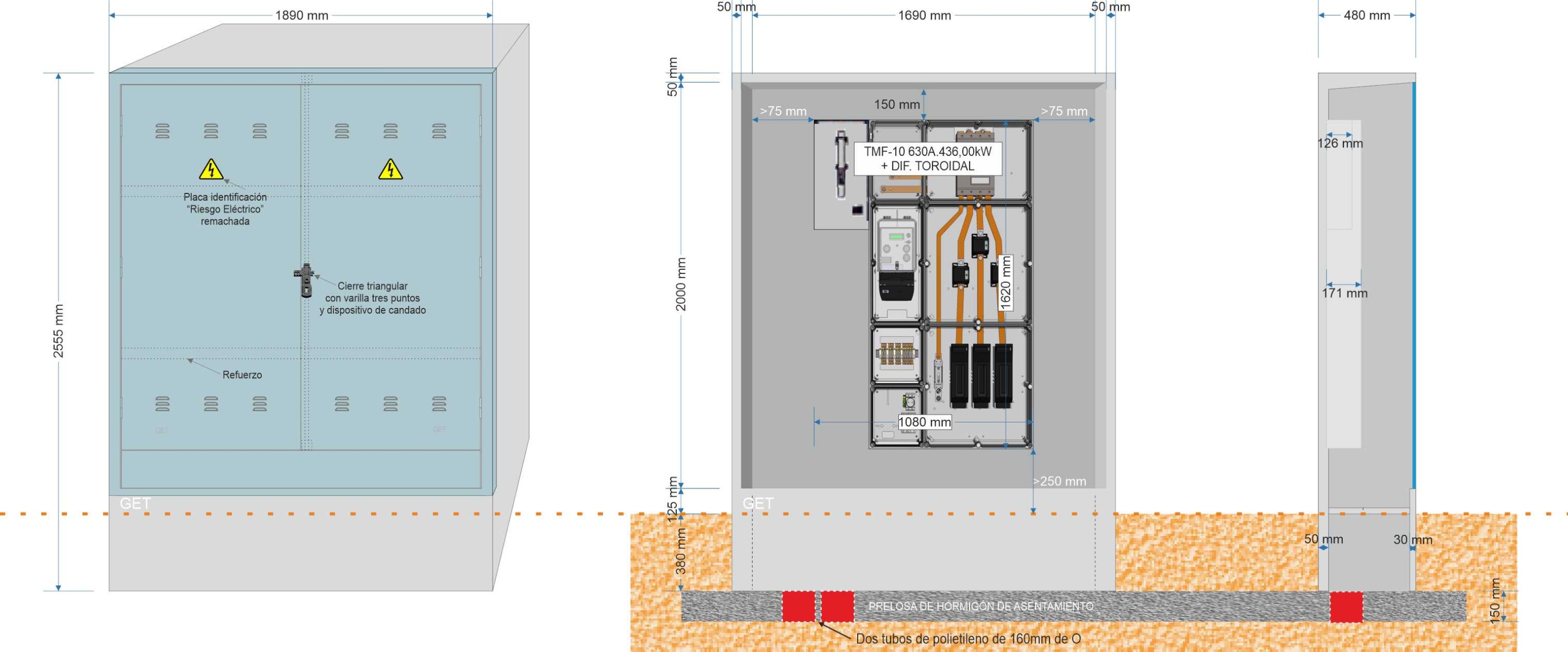

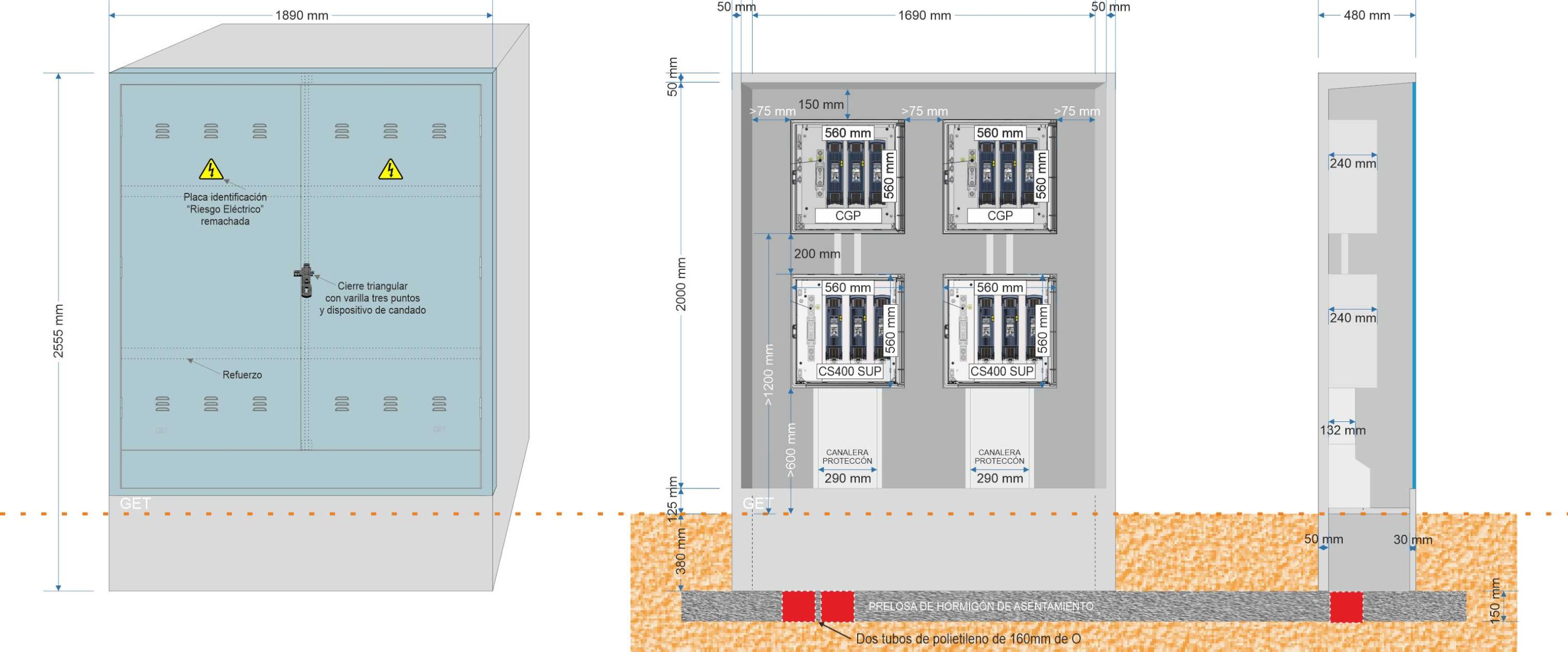

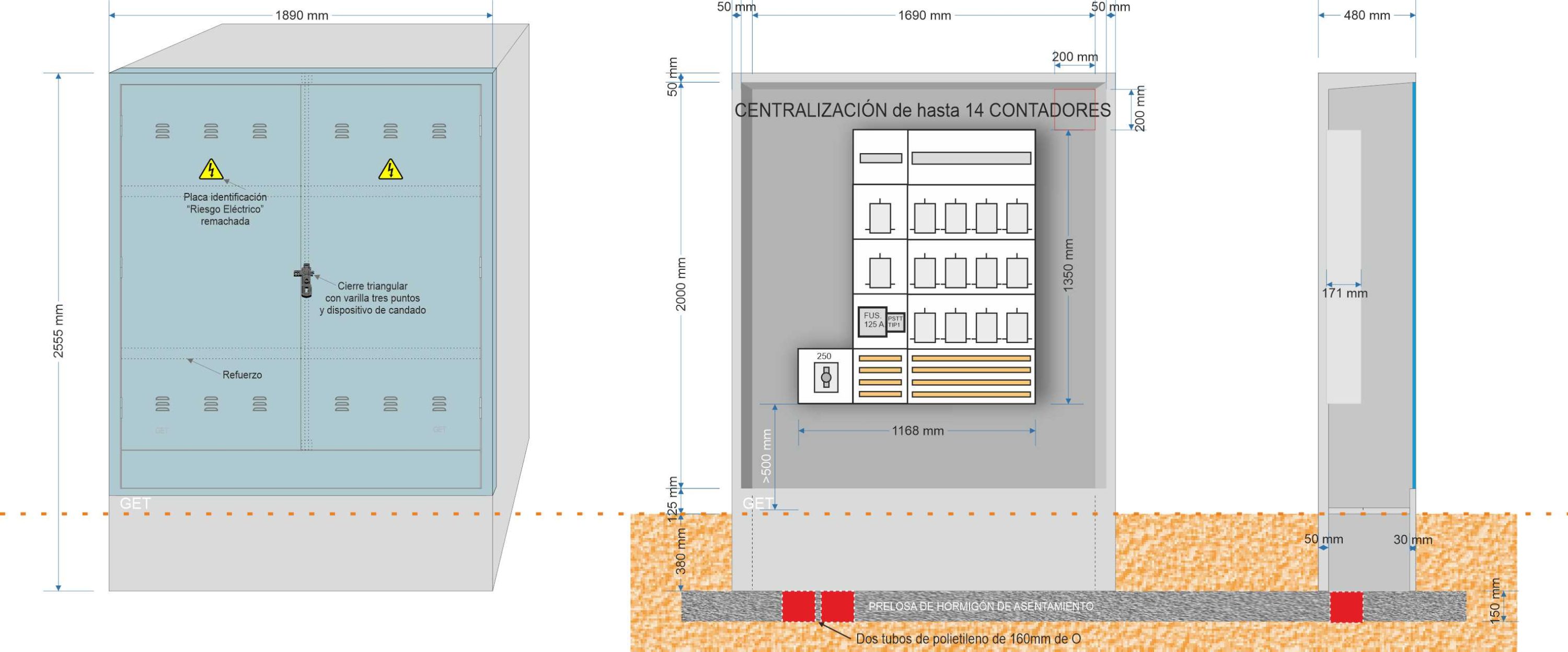

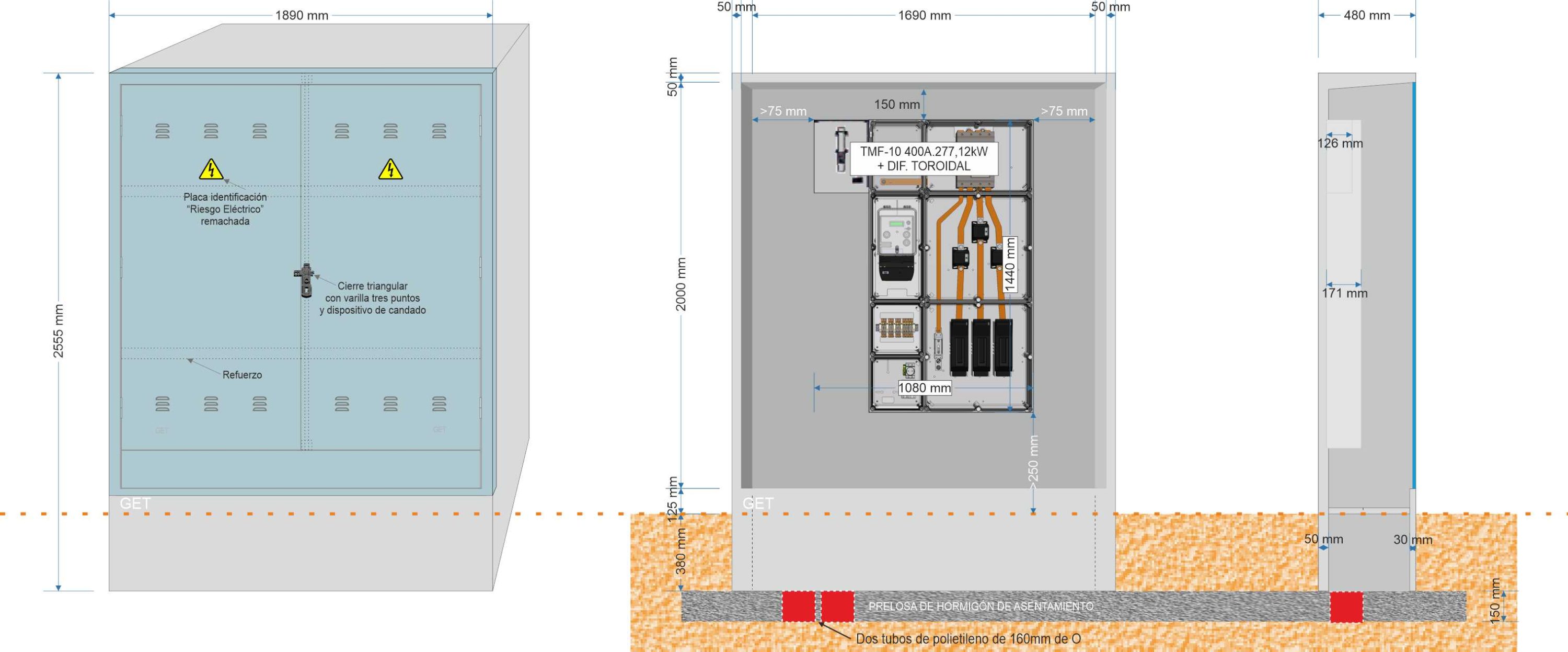

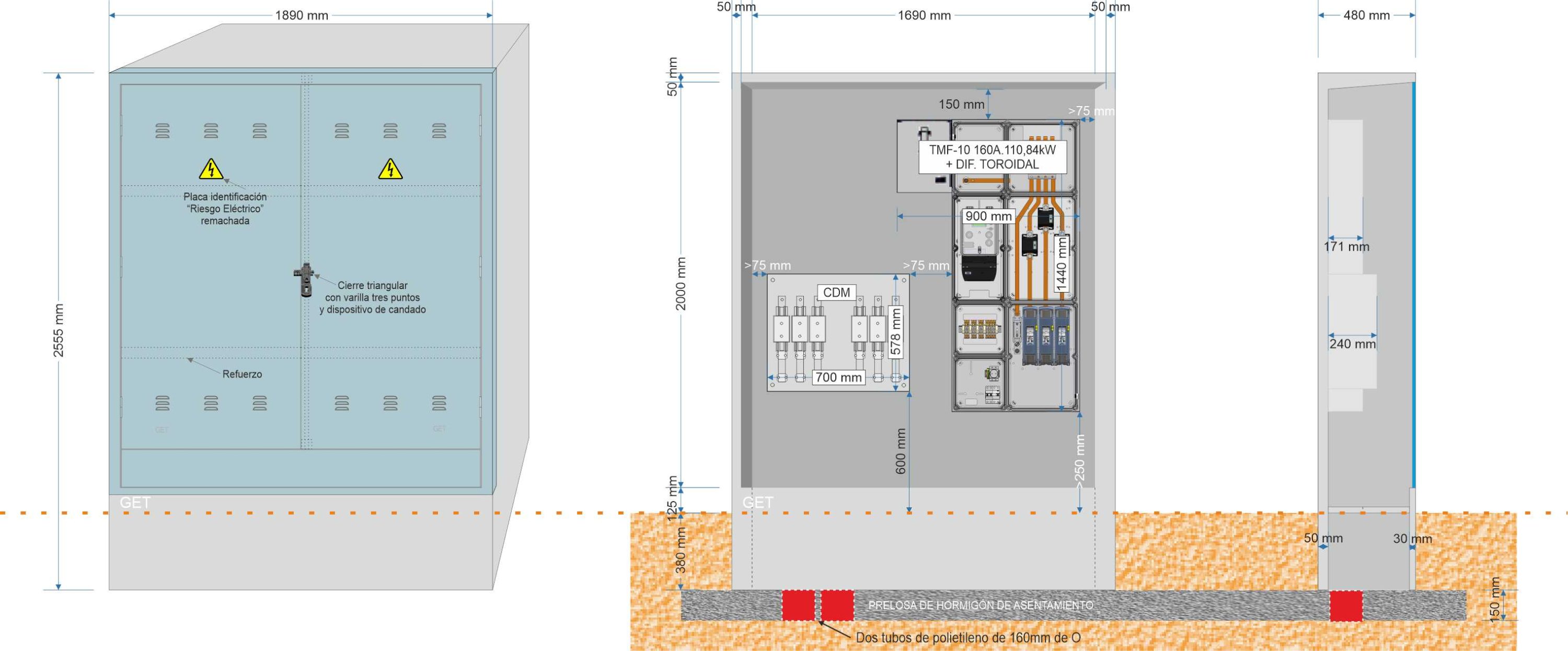

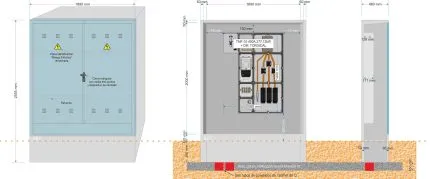

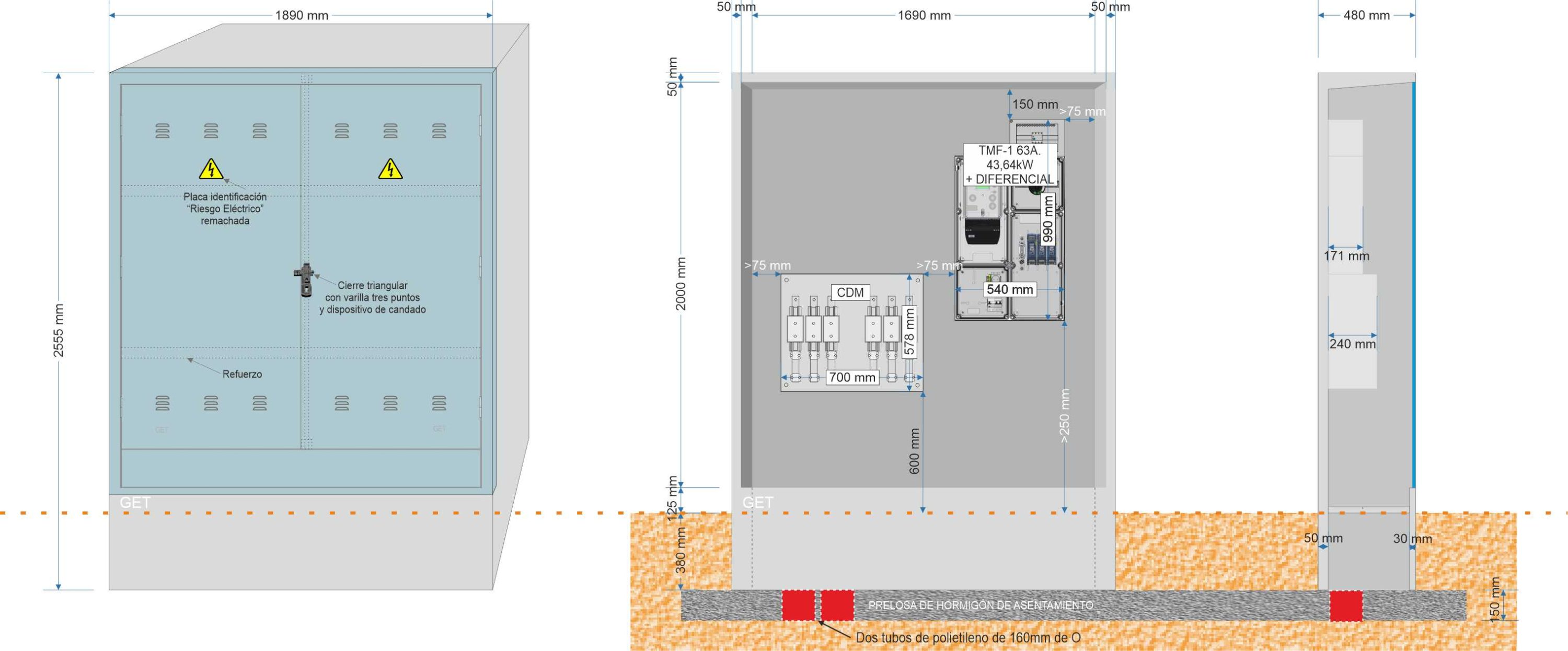

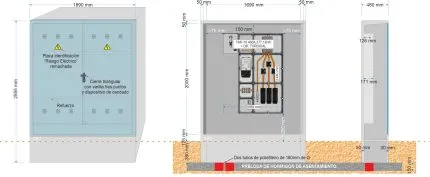

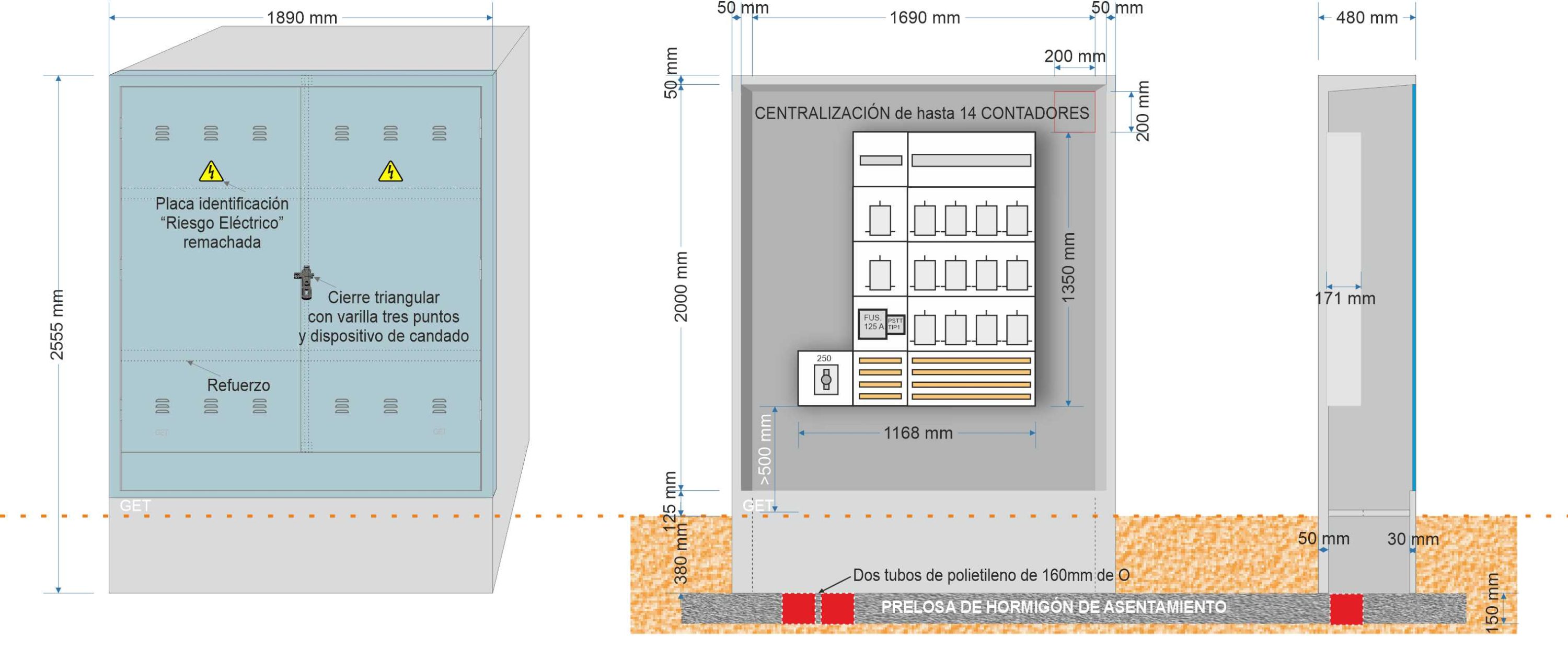

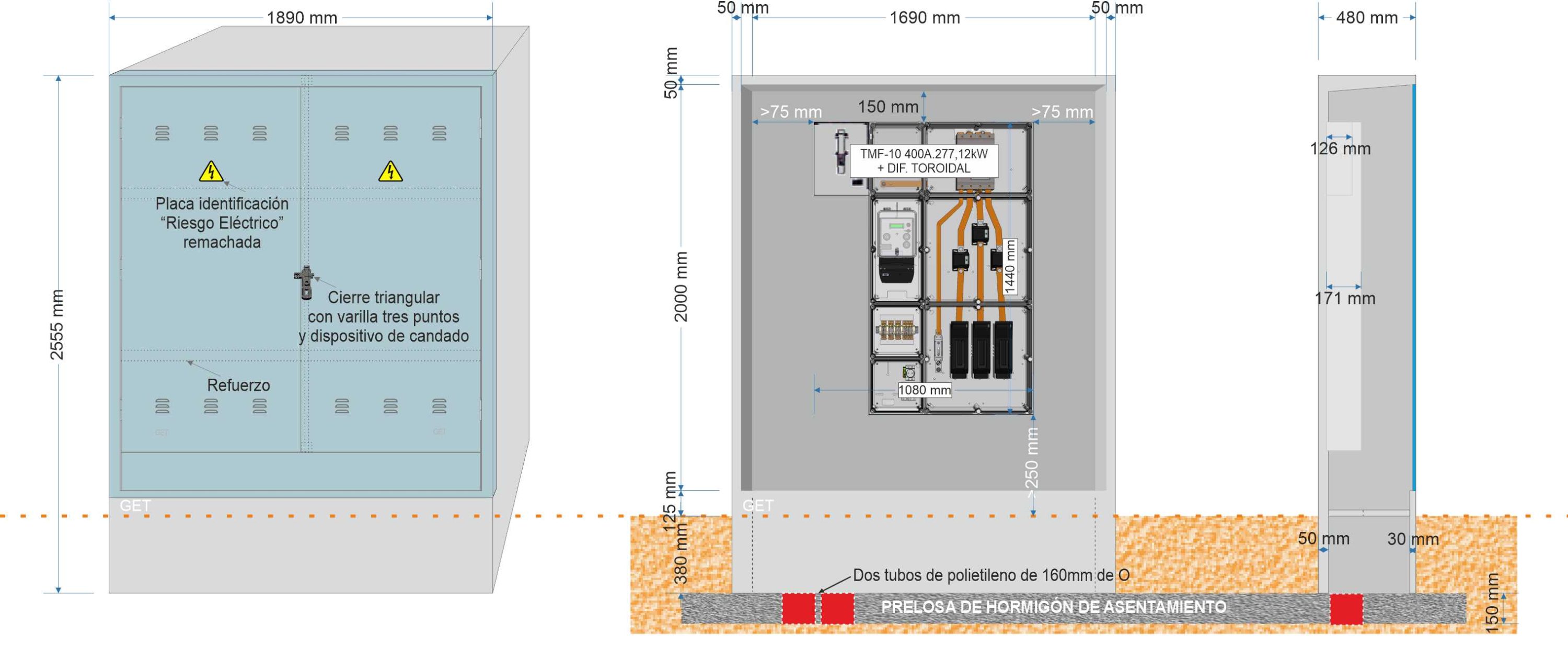

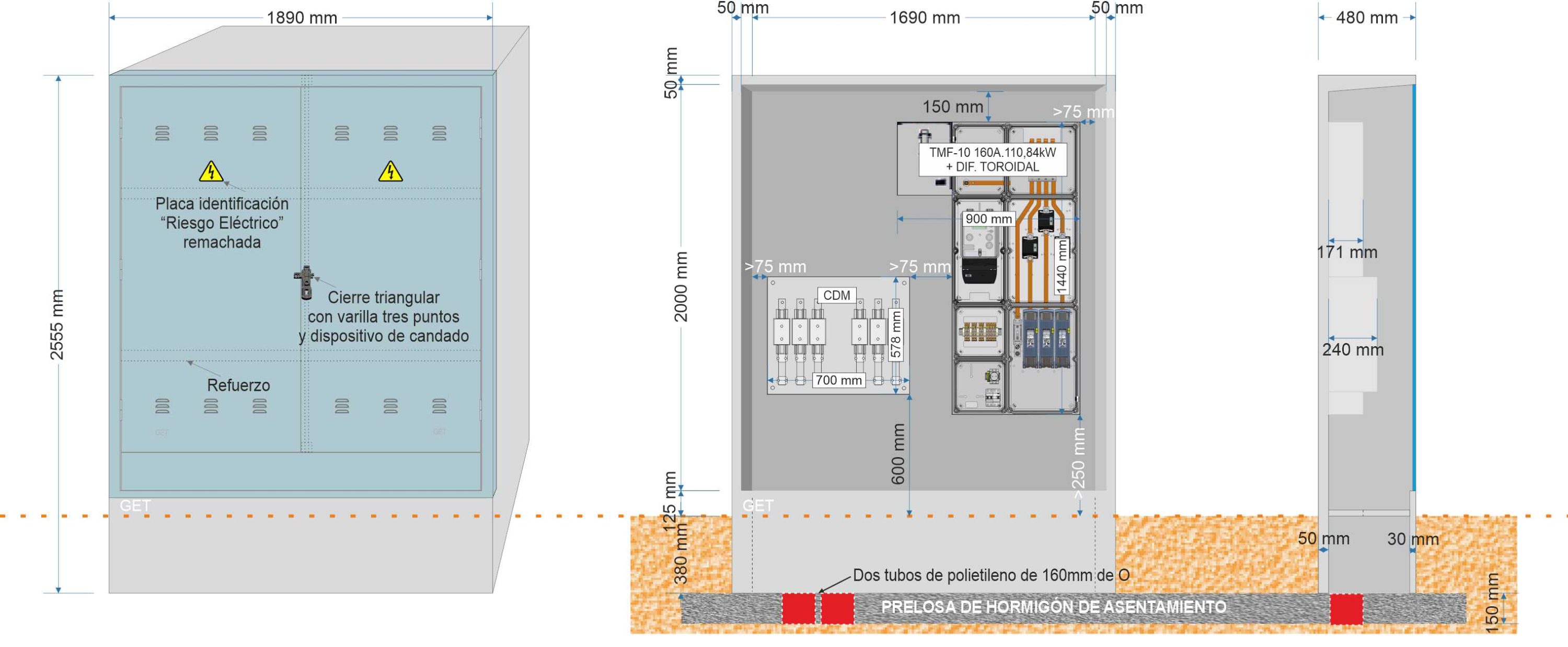

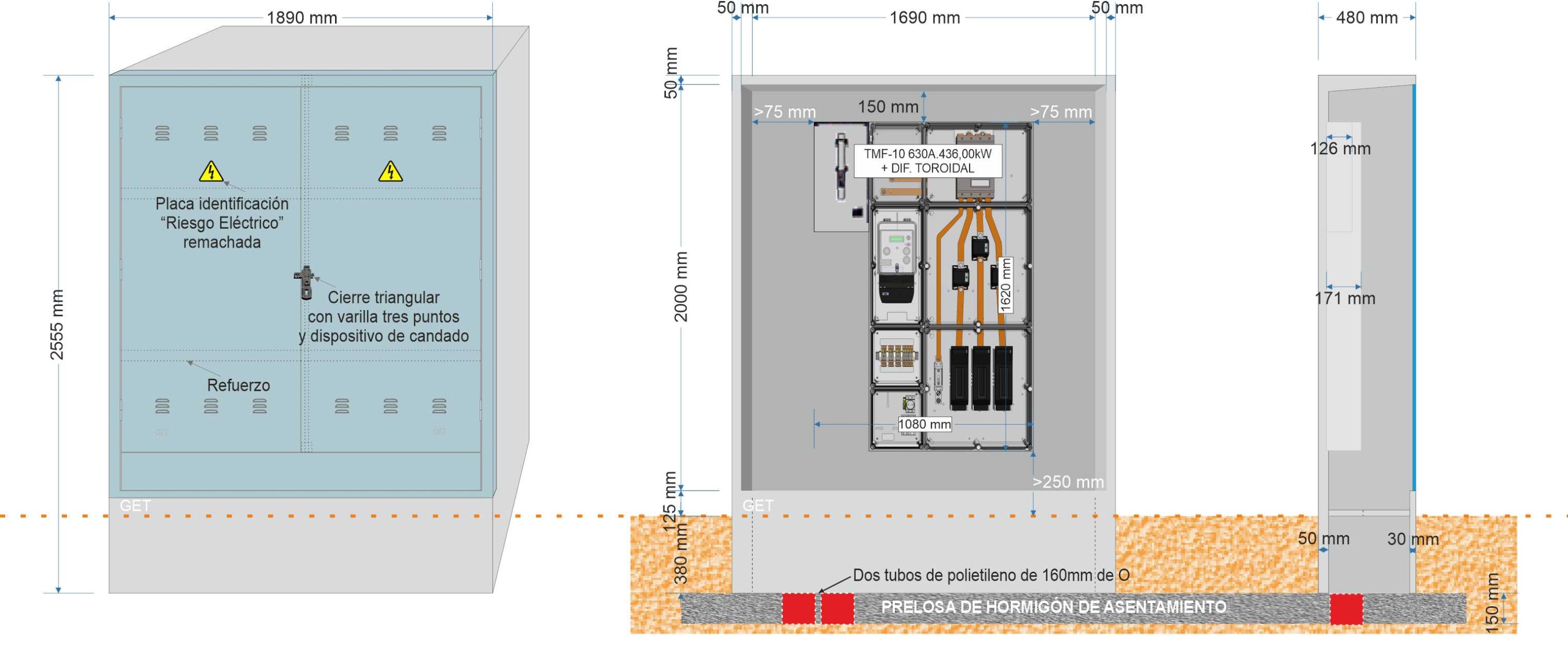

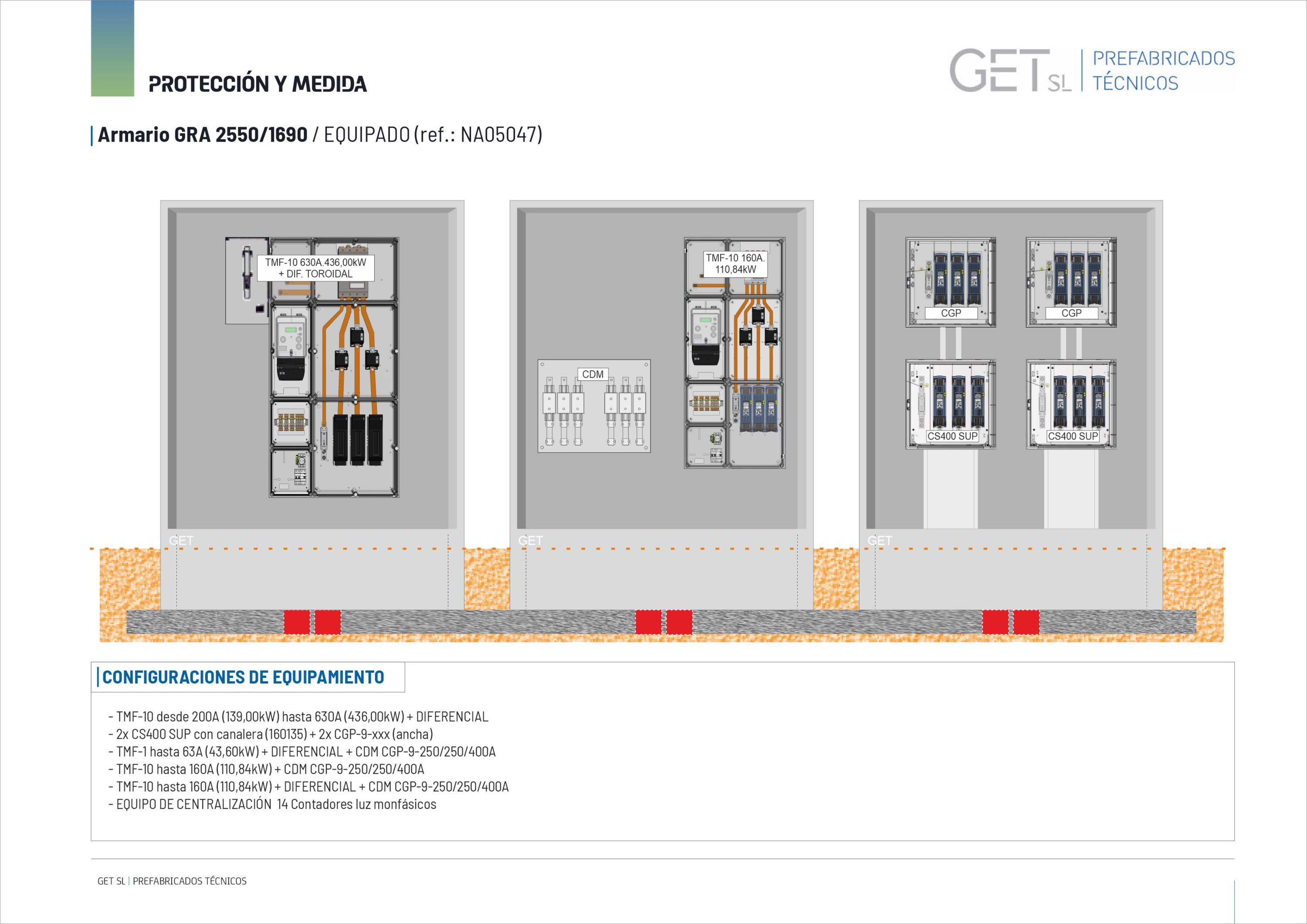

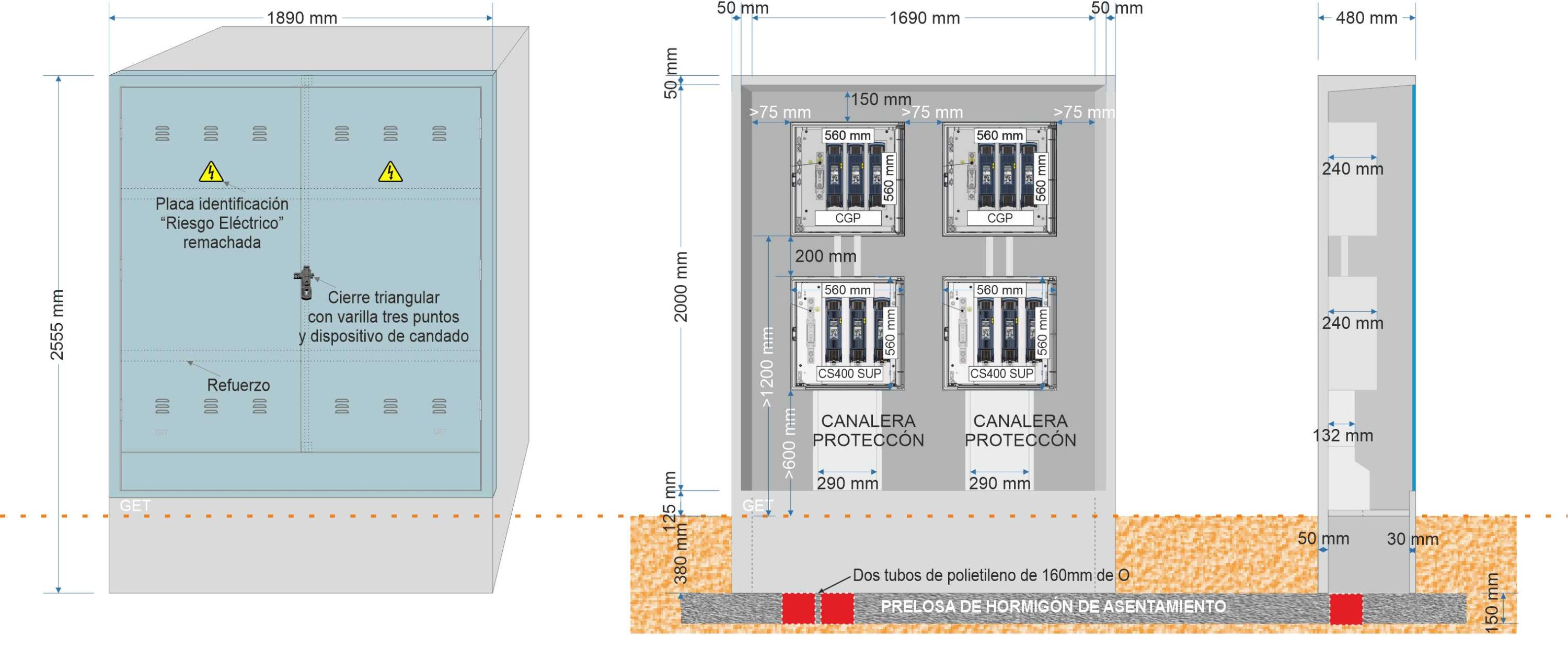

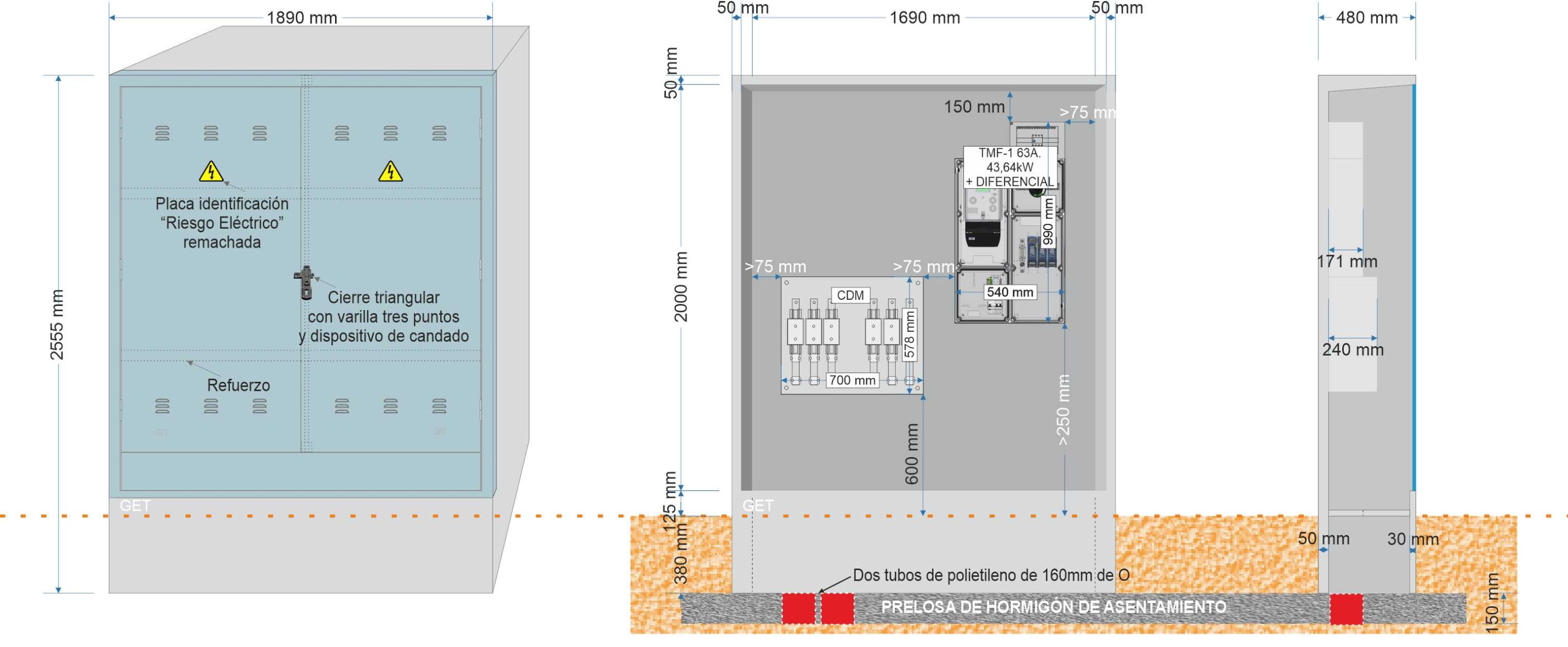

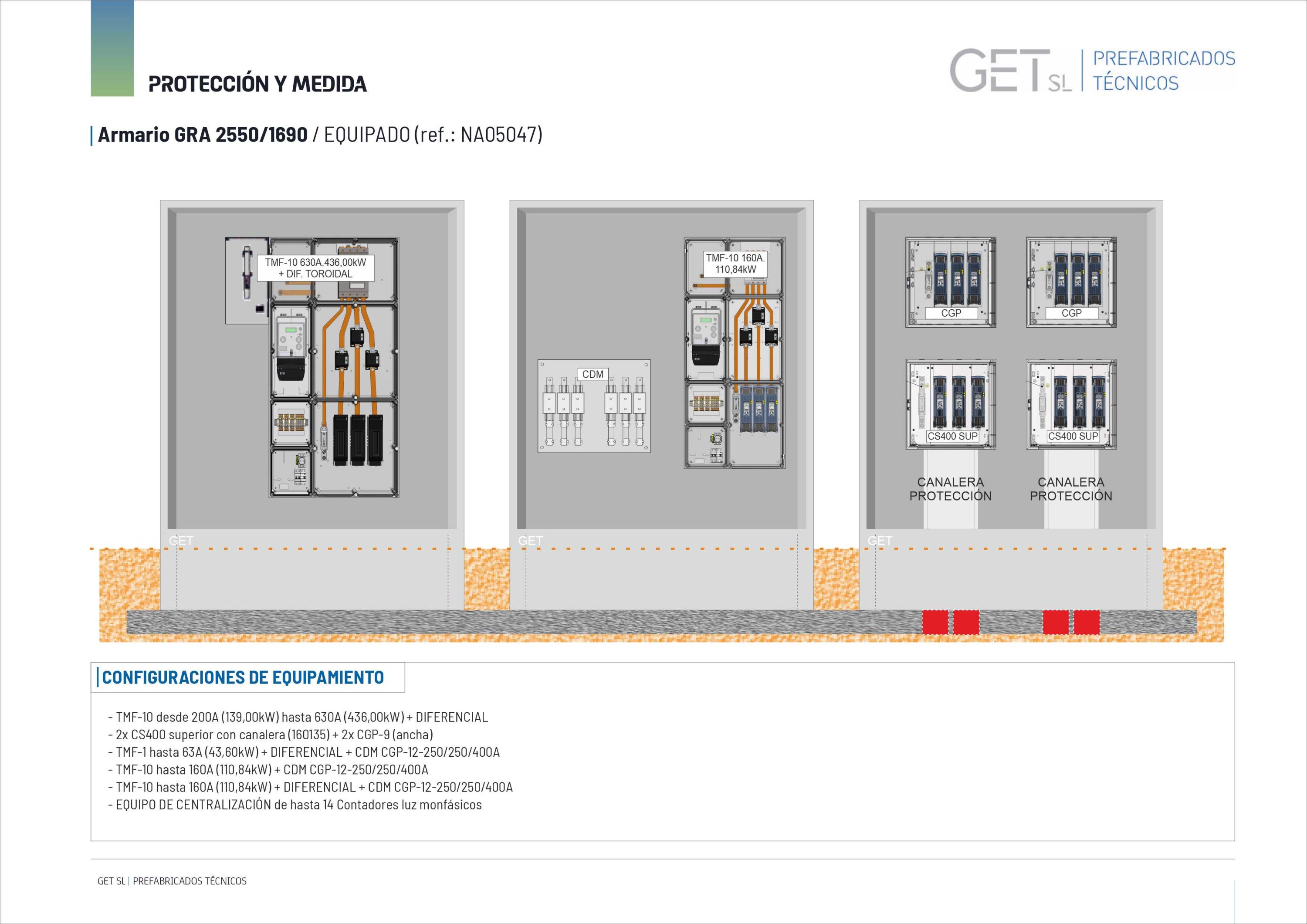

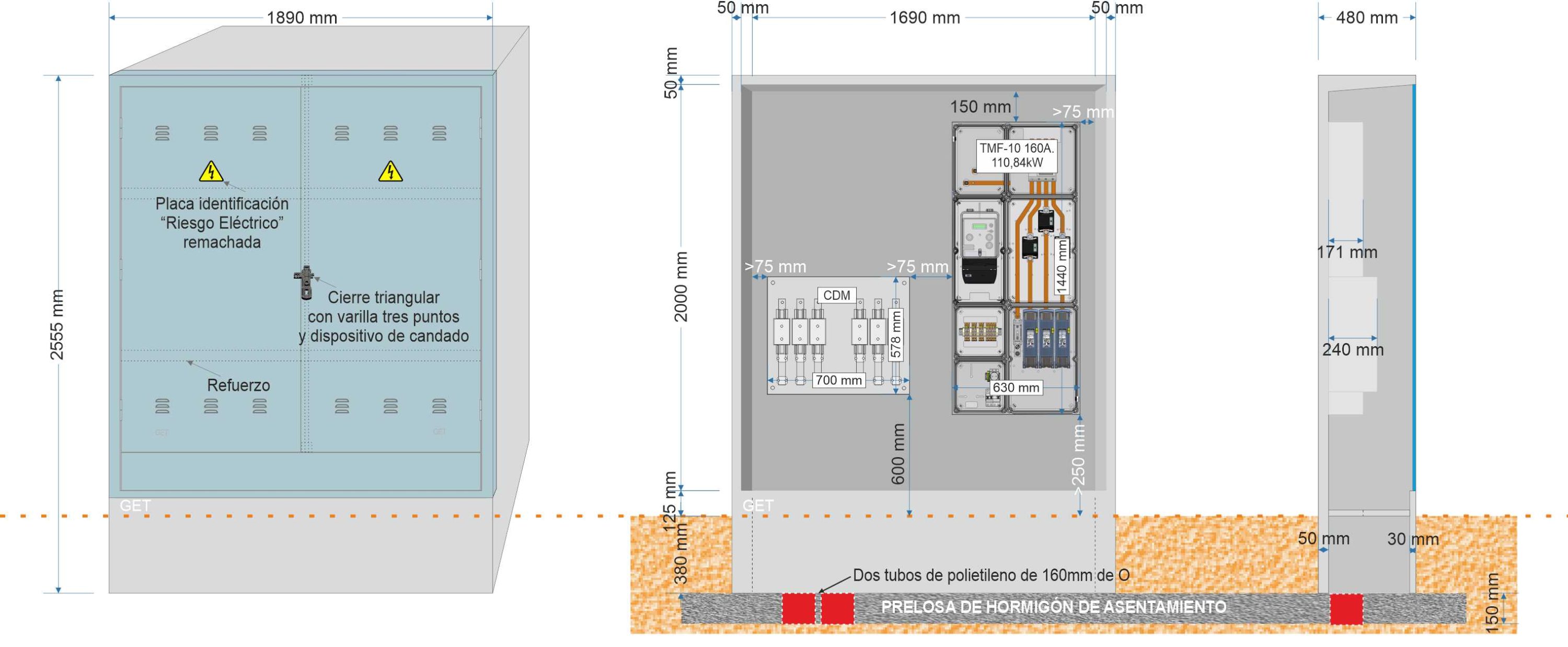

Descripción: Armario prefabricado monobloque con puertas metálicas, con capacidad para albergar en su interior una  TMF-10 de hasta 436 Kw., más caja con toroidal lateral u otros equipos  de acuerdo con las especificaciones de FECSA ENDESA. Se puede suministrar totalmente EQUIPADO.

Atendiendo a la Guía NRZ103 de interpretación Instalaciones de enlace conectadas a la red de distribución. Consumidores en Baja Tensión (edición 2ª 09-2018), desde abril de 2025 la puerta para albergar Caja de Protección y Medida «Dispondrá de cerradura de llave triangular de 11 mm de lado precintable por EDE, y de dispositivos que permitan su bloqueo mediante candado con llave maestra.»

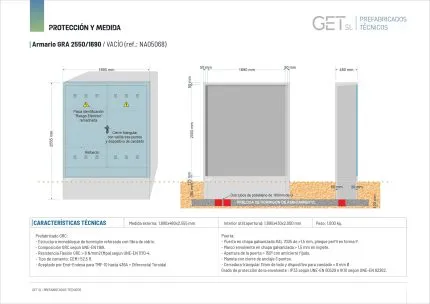

Características técnicas:

• Estructura monobloque de hormigón reforzado con fibra de vidrio. Pintado RAL 7044.
• Composición GRC según UNE-EN 1169.
• Resistencia Flexión GRC > 8 N/mm2 (Mpa) según UNE-EN 1170-4.
• Tipo de cemento: CEM I 52,5 R.
• Puerta en chapa galvanizada de >1,5 mm, pliegue perfil en forma P.
• Apertura de la puerta > 150º con anticierre fijado.
• Maneta con cierre anclaje tres puntos.
• Cerradura triangular 11mm de lado (opcional JIS).
• Dispositivo para candado > 8 mm Ø • Marco en chapa galvanizada > 1,5 mm en inglete.
• Bisagras no accesibles desde exterior.
• Peso: 1.000 kg.
• Grado de protección de la envolvente : IP33 según UNE-EN 60529 e IK10 según UNE-EN 62262.

Disponemos de puertas de recambio para este armario:

NA02066. Puerta empotrar en pared/ nichos FECSA ENDESA doble hoja, cierre JIS Cía para TMF10 de hasta 436,46Kw+ Toroidal/ Armario GRA 2550/1690. (medida 2064x1890mm)
