NA05054 // NA05059-xx. Armario GRA 2210/940 (medida exterior 2.210x1.071x480mm)

Referencia: NA05054: VACÍO // NA05059-xx: EQUIPADO (xx varía en función del equipamiento. Ver tabla al pie de página)

Armario GRA 2210/940. CIERRE TRES PUNTOS JIS

Medida exterior 2.210×1.071x480mm.

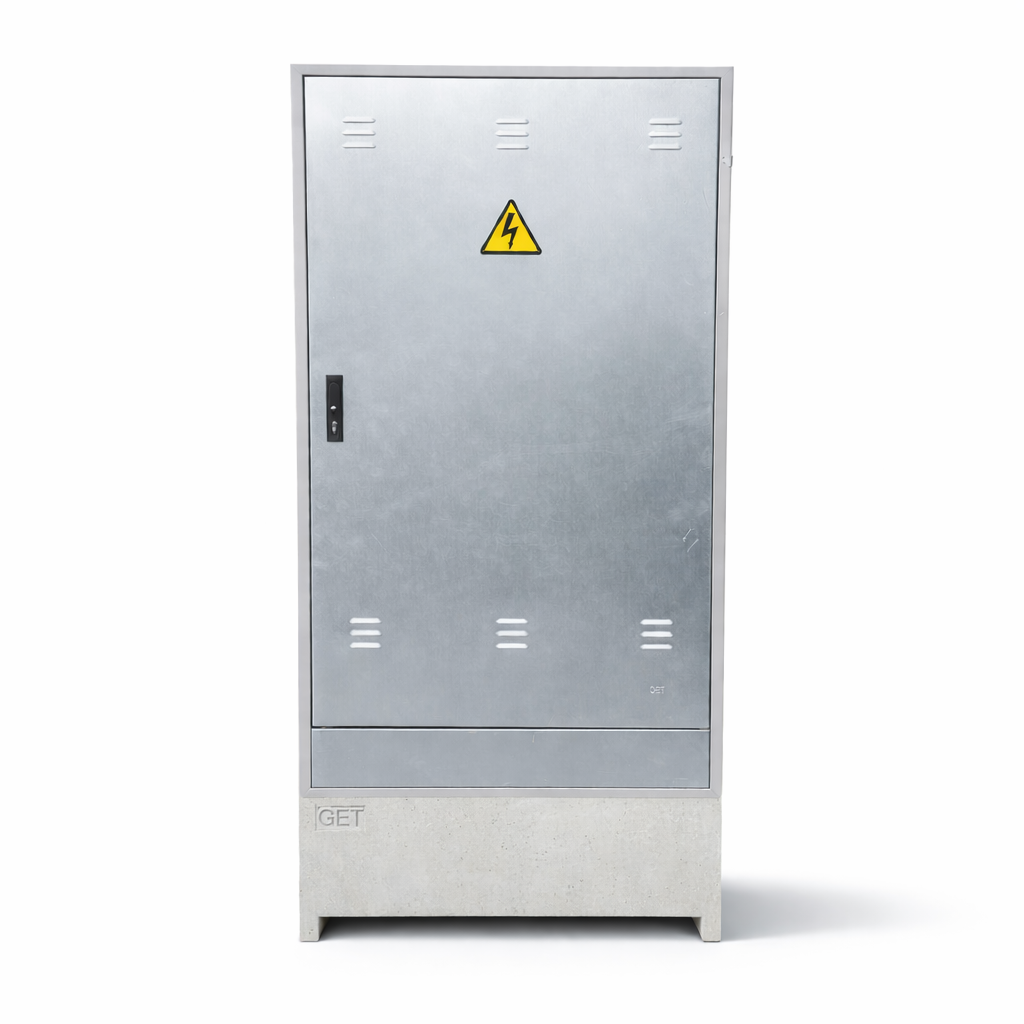

Armario prefabricado monobloque con puerta metálica.

Por sus dismensiones puede albergar equipos como:

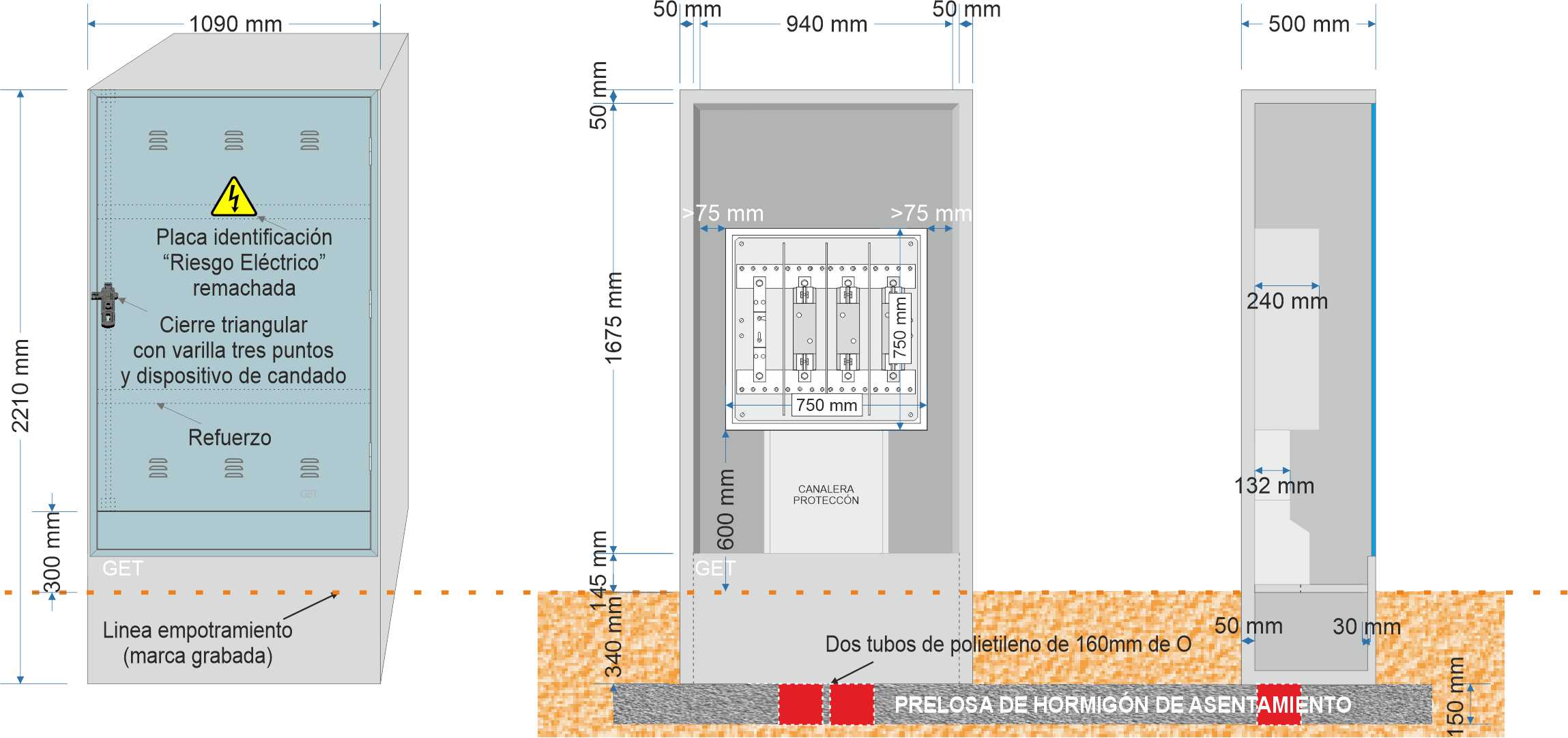

Conjunto de Protección y Medida TMF-1 (igual o inferior a 63 A, 43,64 kW) o cajas CS + CGP de acuerdo con las especificaciones de FECSA ENDESA.)

Equipos para Alumbrado Público, de acuerdo con las especificaciones de SEVILLANA ENDESA.Se puede suministrar EQUIPADO con la TMF-1 o equipos correspondientes.

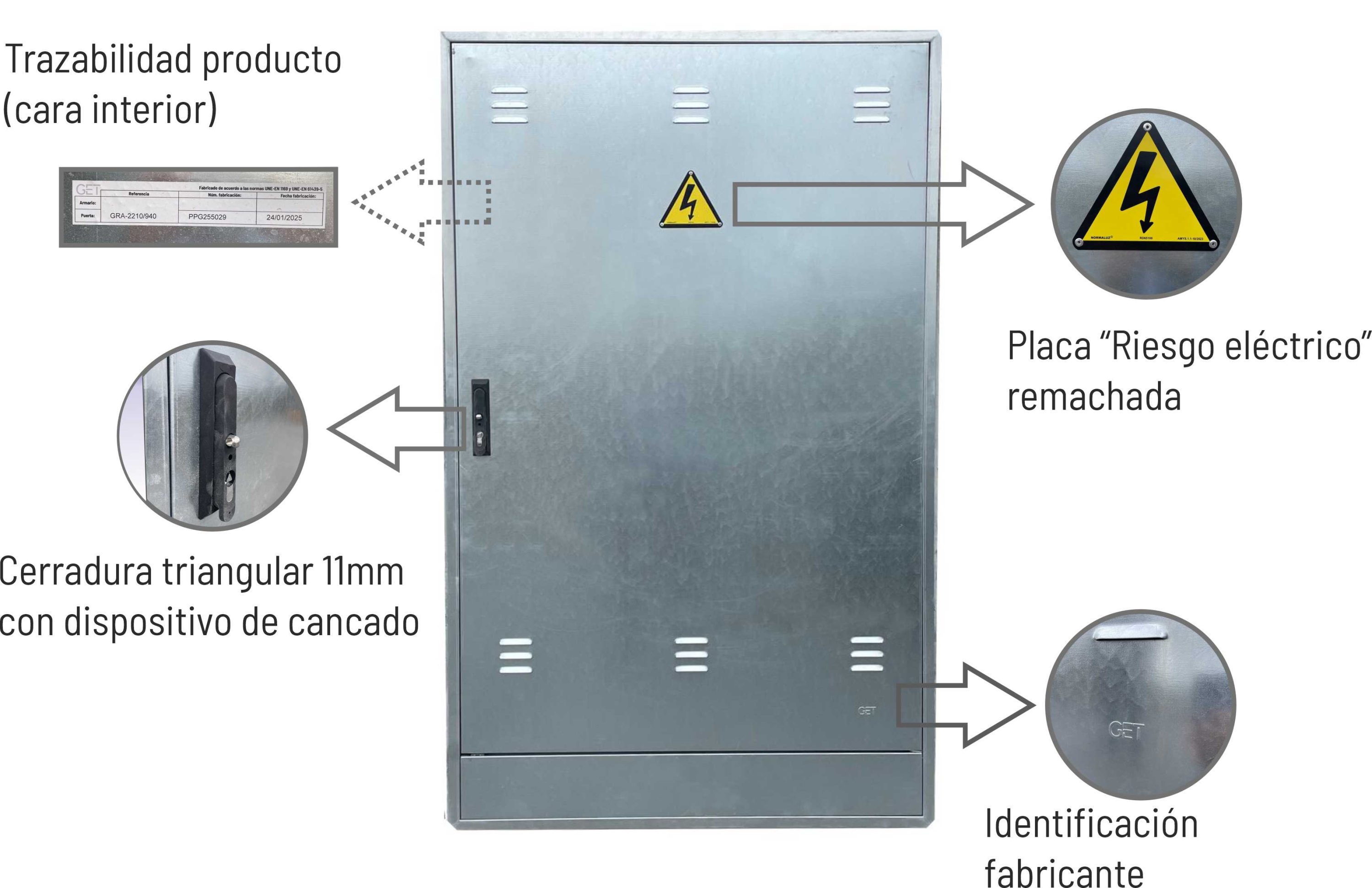

Disponemos de puertas de recambio para este armario:

NA02062. Puerta empotrar en pared/ nichos FECSA ENDESA para TMF-1/ 63A/ 43,64Kw/ Armario GRA 2210/940. (medida 1736x1071mm)

Referencia Designación Dimensiones (mm) Interior Útil (mm) Tipo cierre Peso
NA05054 GRA-2210/940 2210 x 1090 x 480 1730 x 940 x 400 JIS CFE de 3 puntos 600Kg

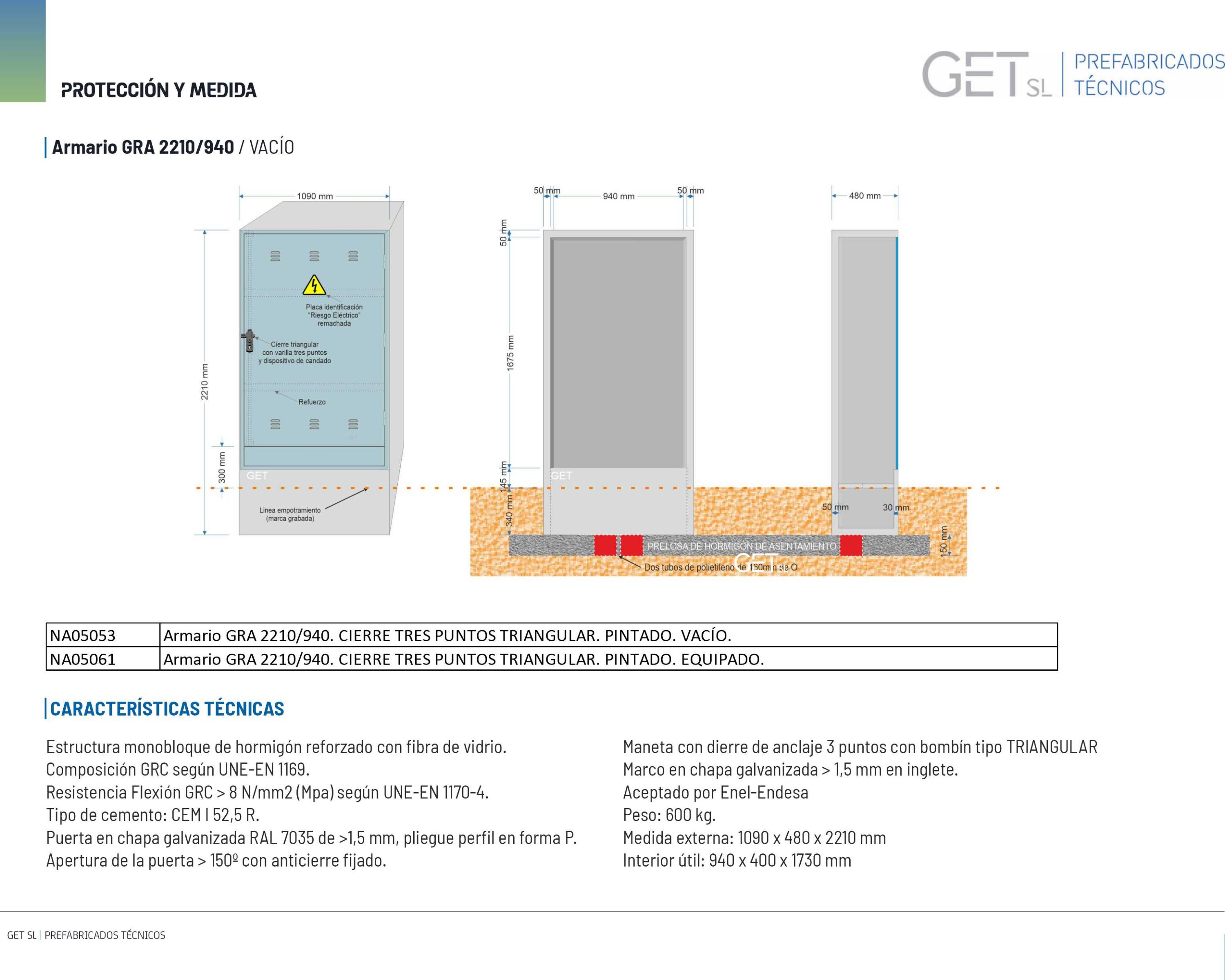

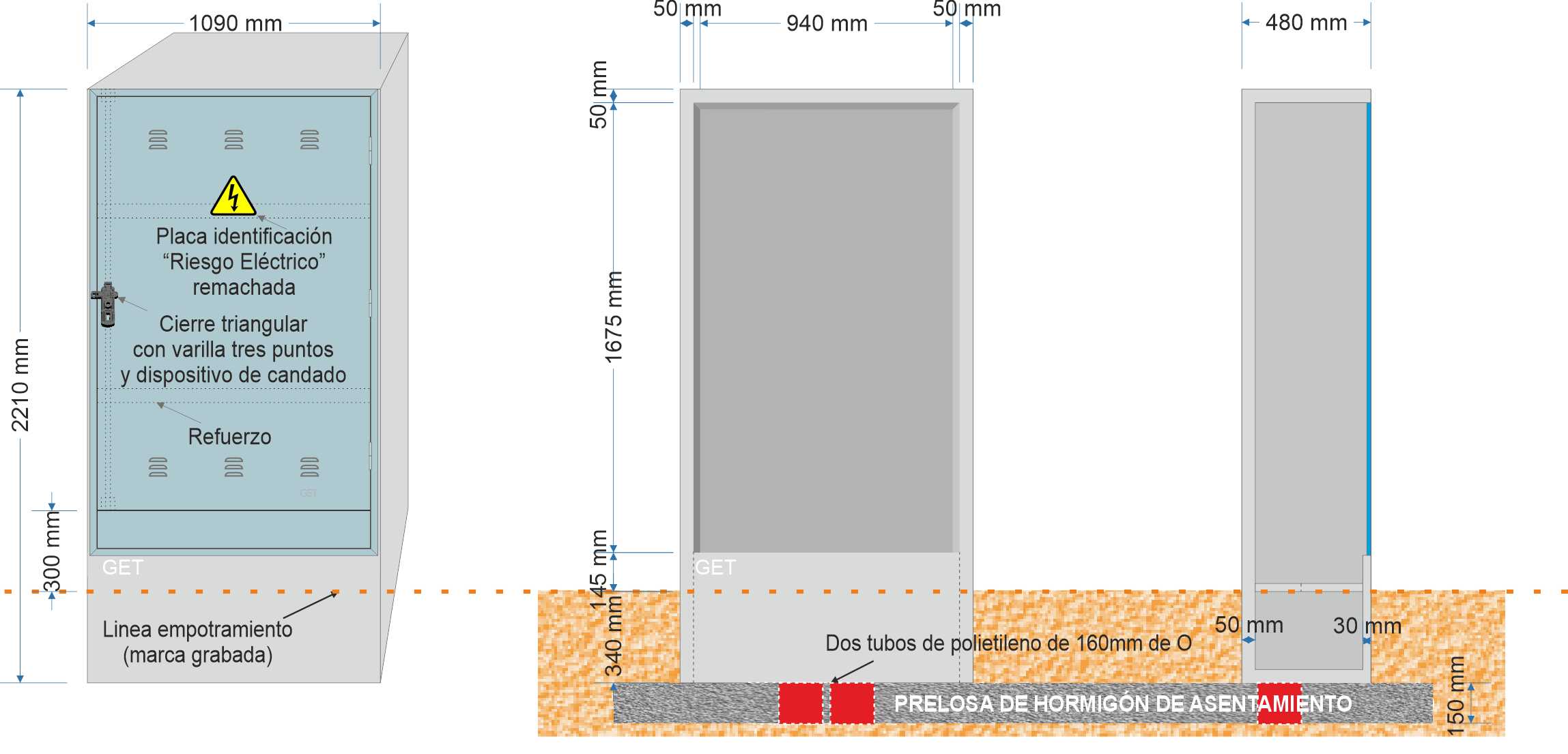

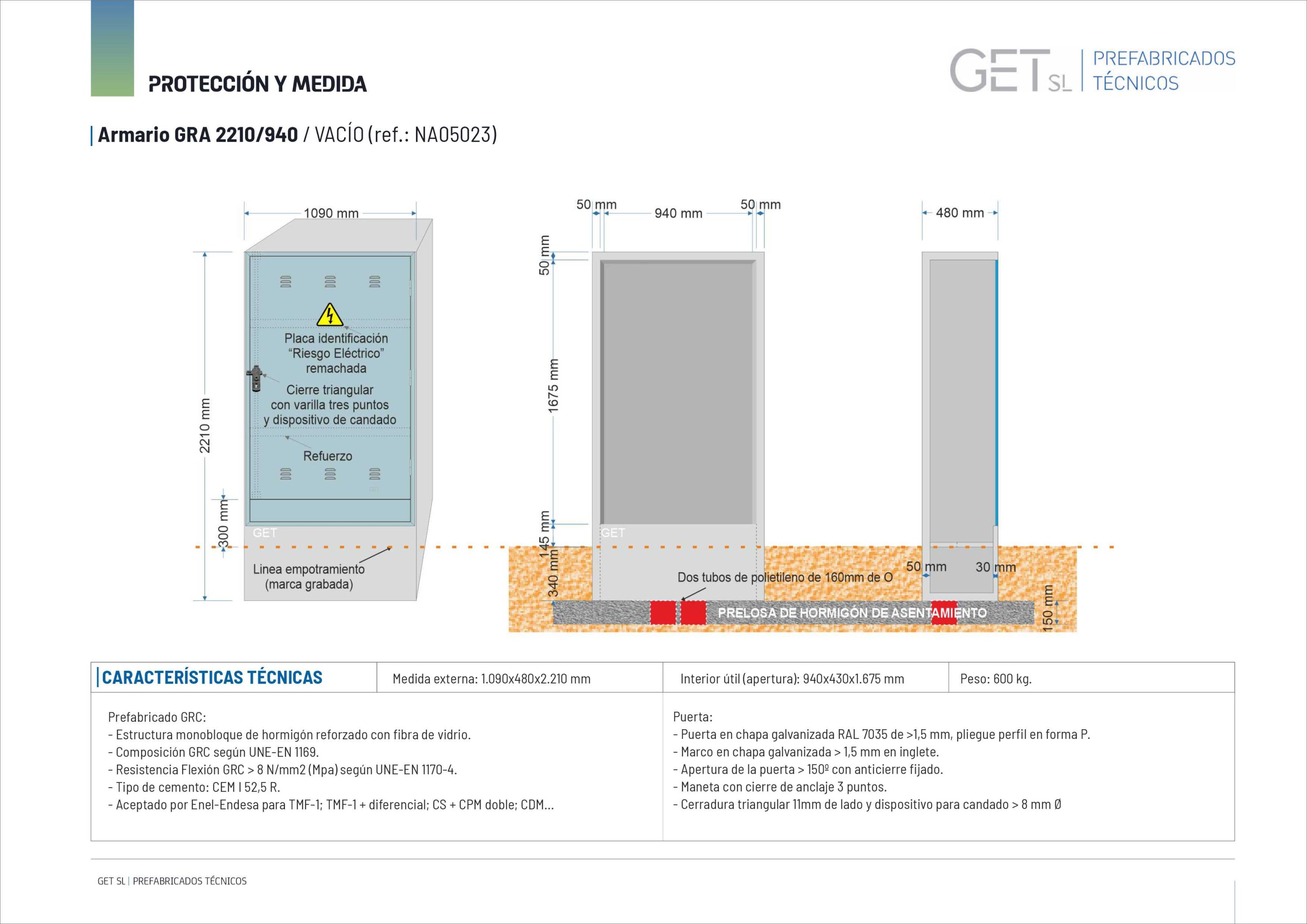

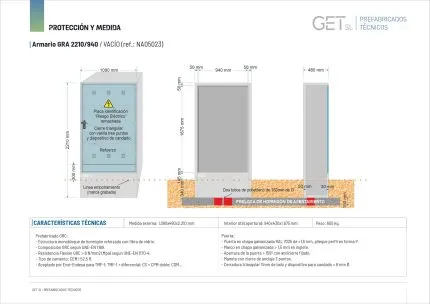

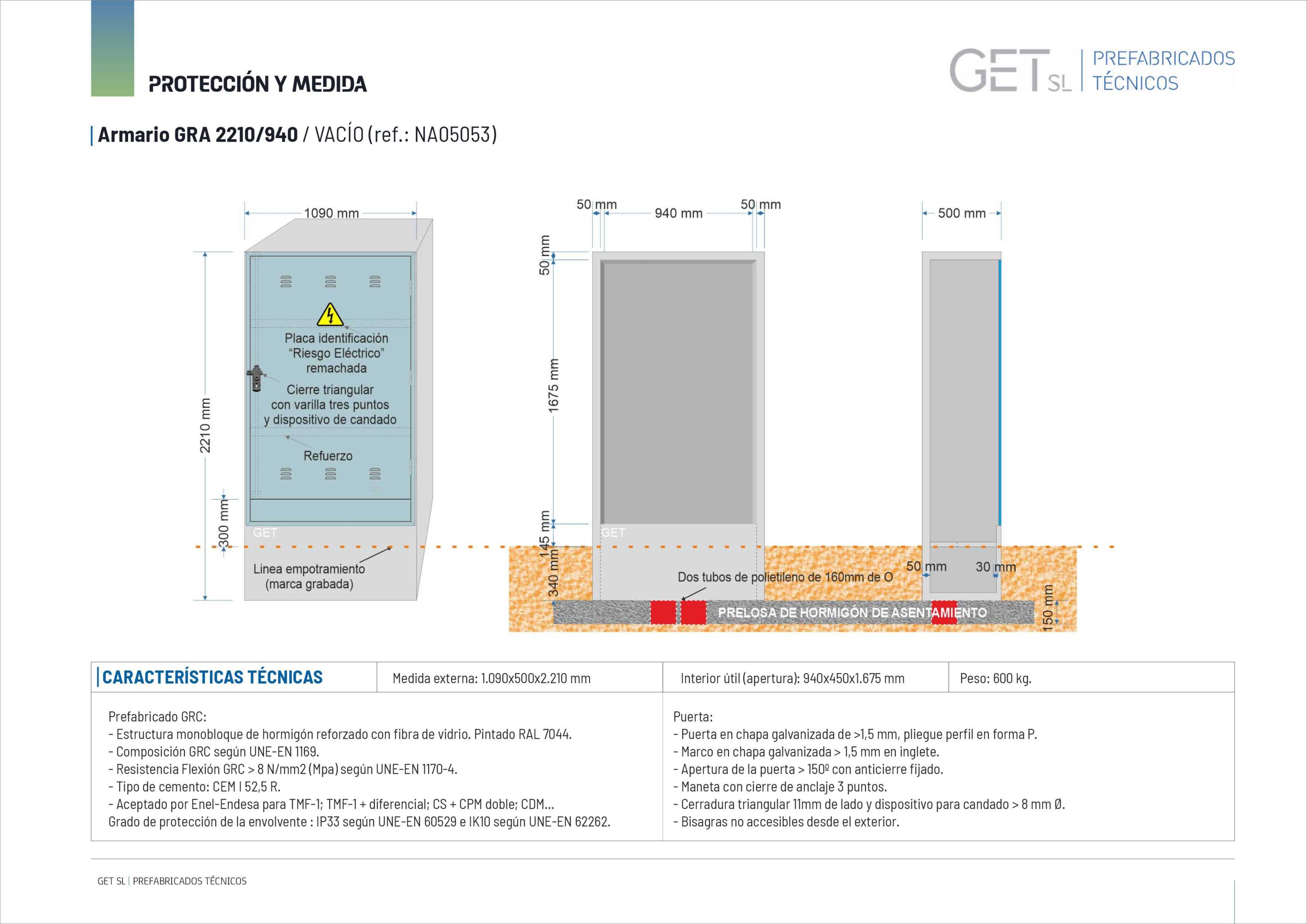

NA05054 Armario GRA 2210/940. CIERRE TRES PUNTOS JIS. PINTADO. VACÍO.

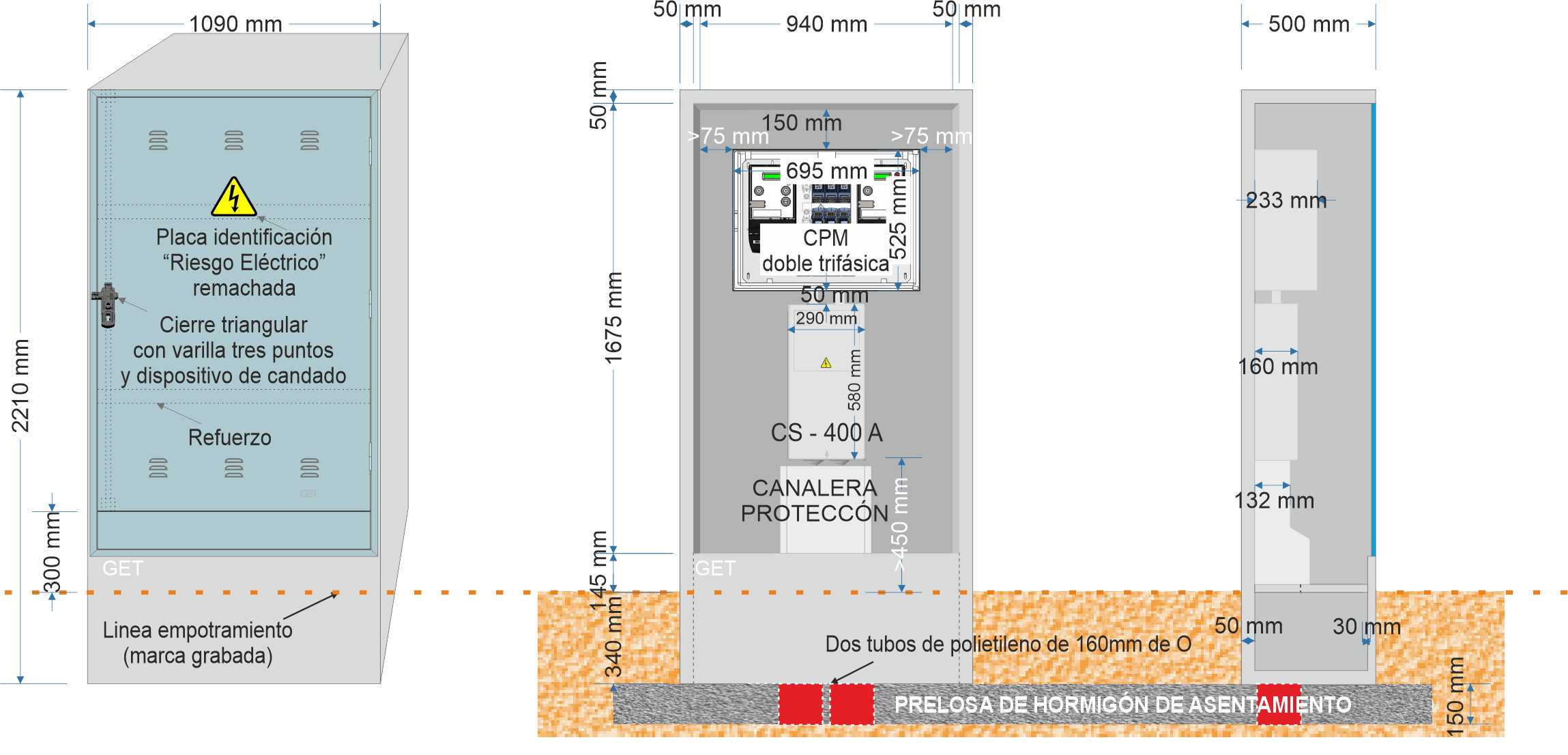

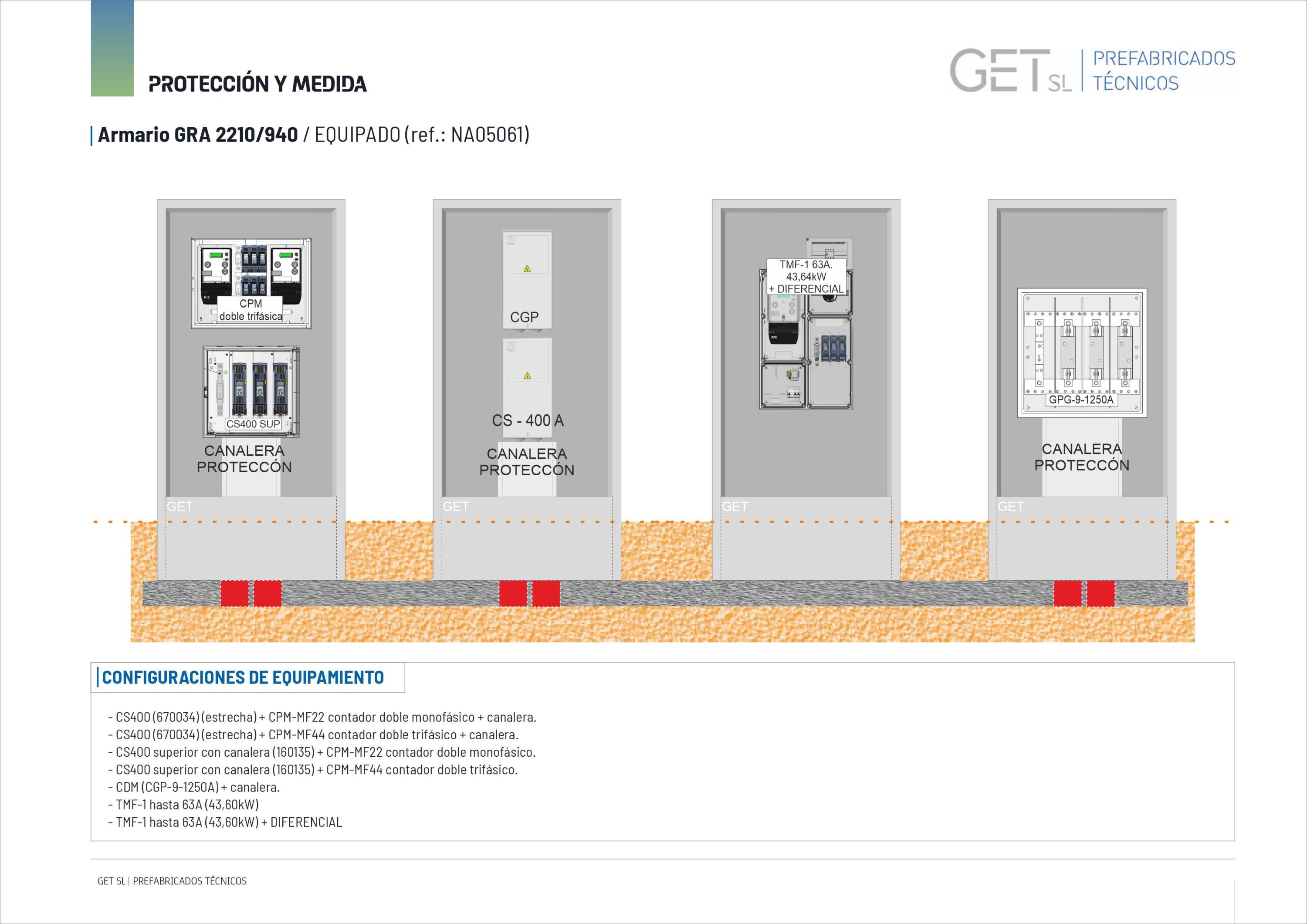

NA05059-11 Armario GRA 2210/940 + Caja CS 400 + Contador LUZ MONOFÁSICO CPM-MF 2. Ref. ENDESA 6706521

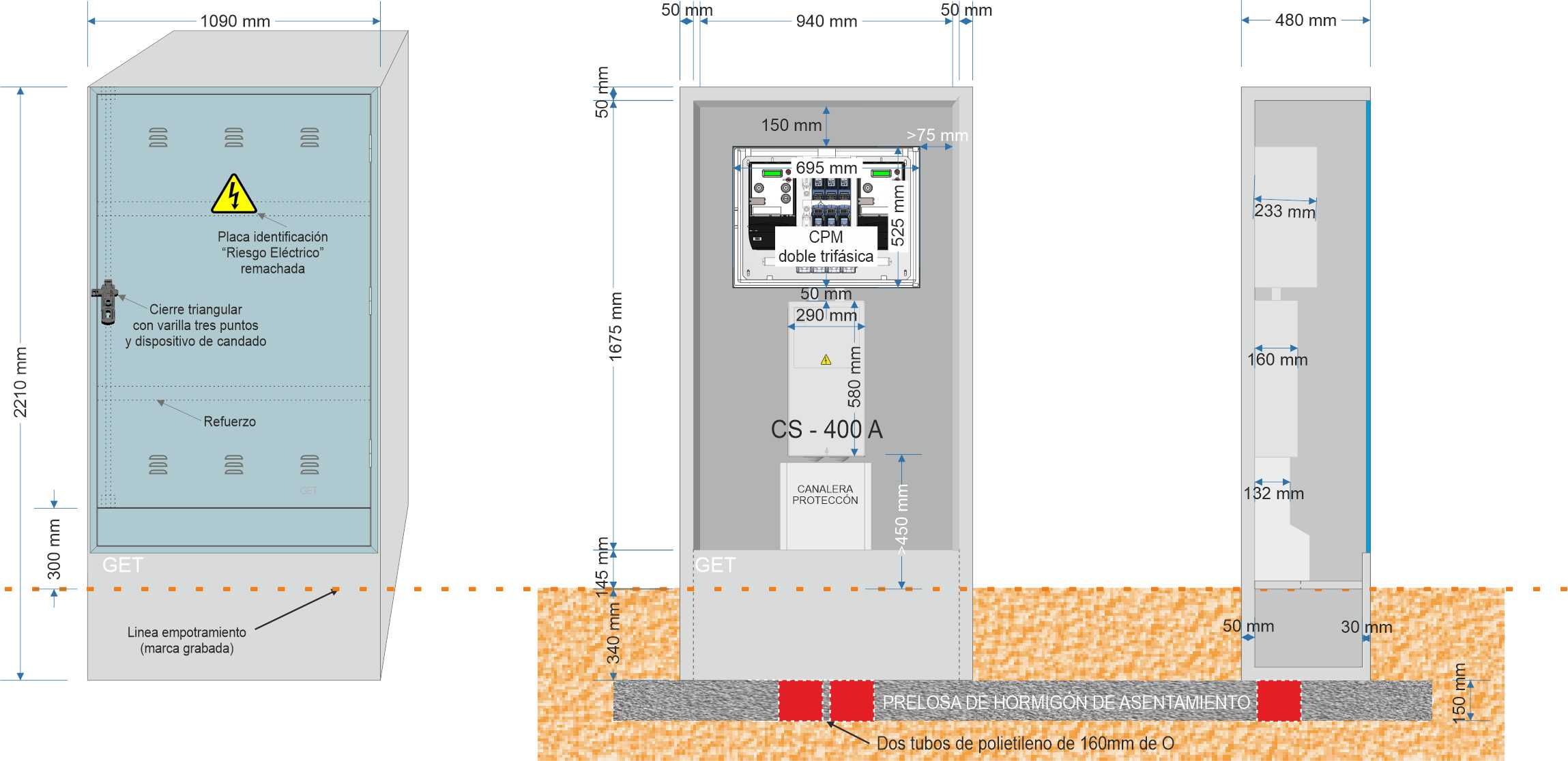

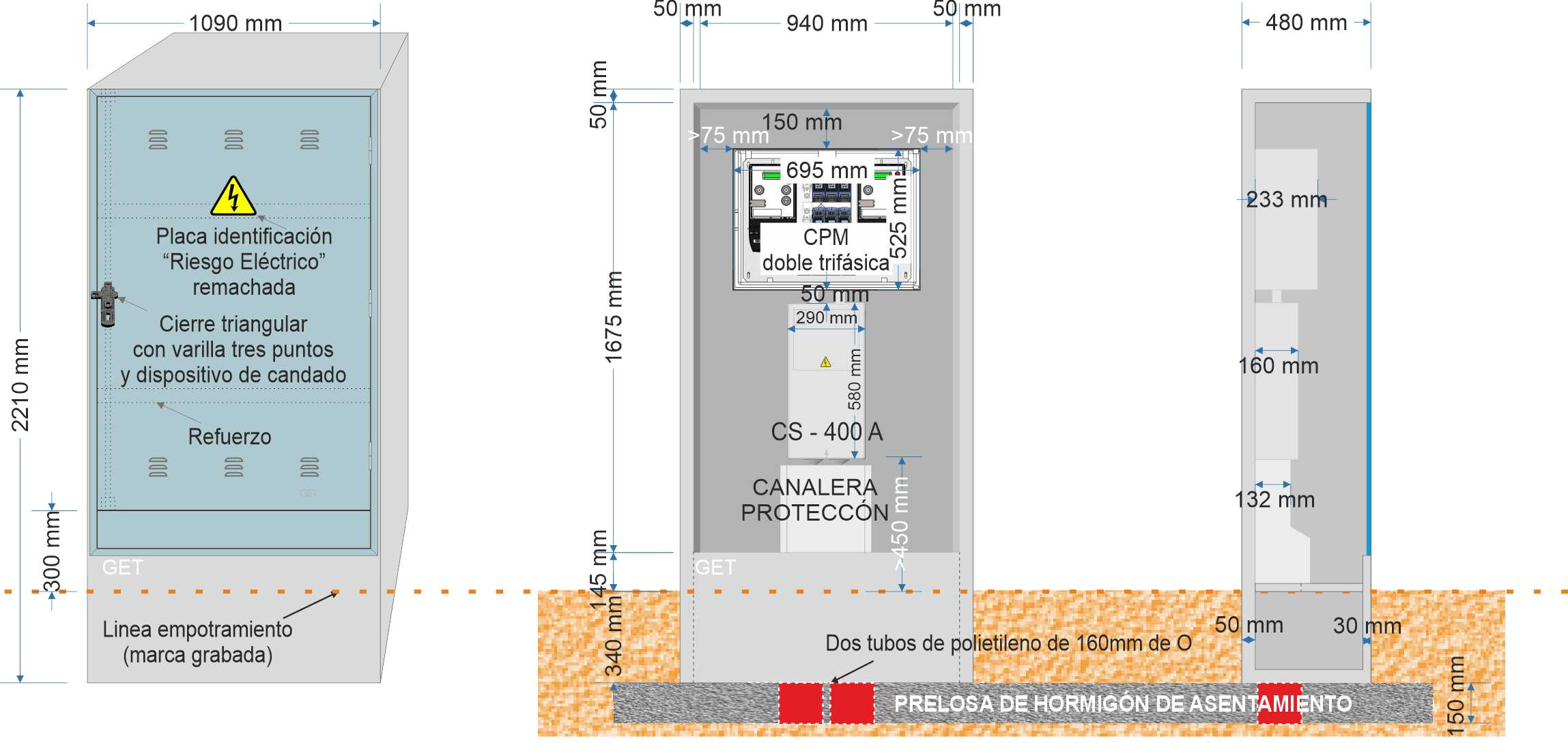

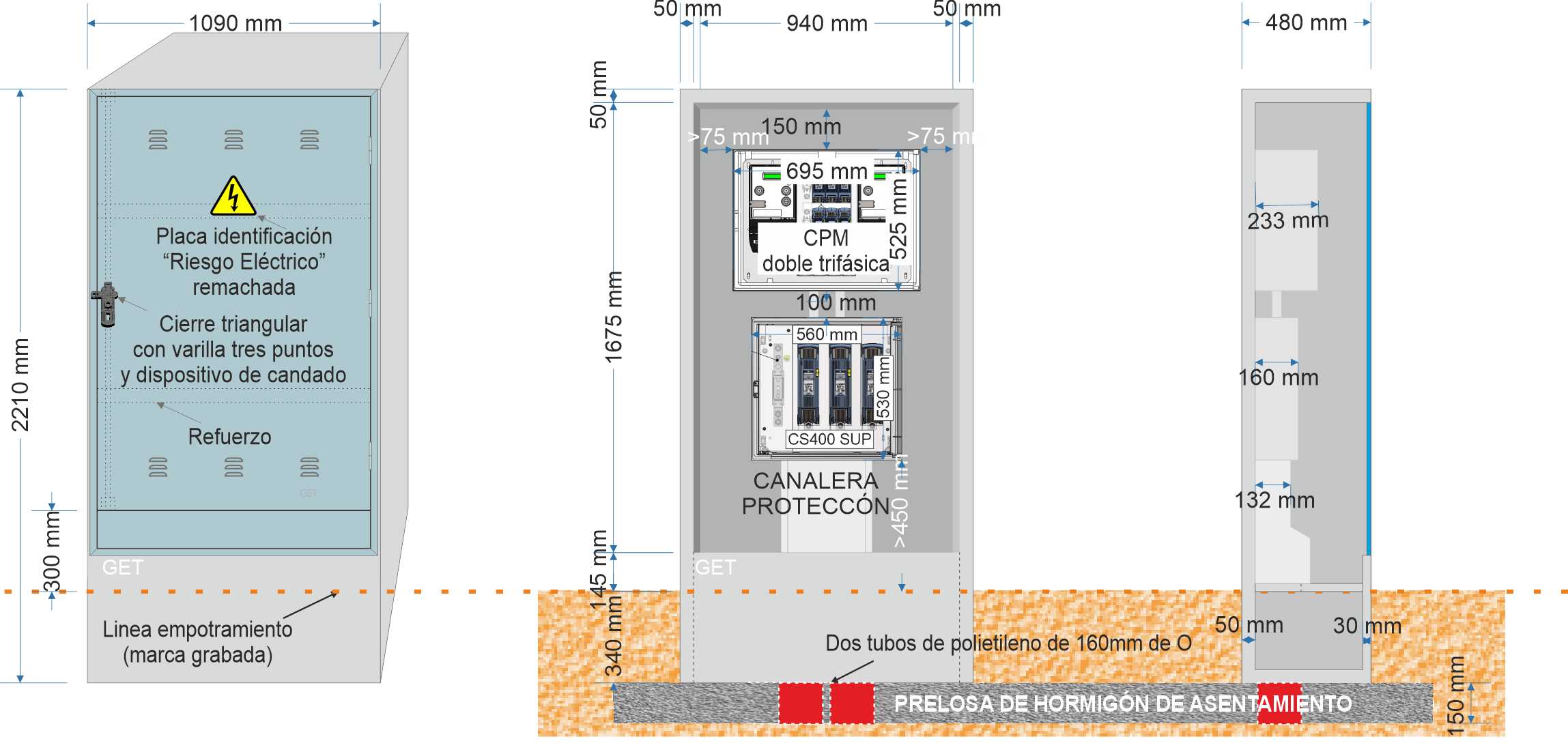

NA05059-12 Armario GRA 2210/940 + Caja CS 400 + Contador LUZ TRIFÁSICO CPM-MF 4. Ref. ENDESA 6706522
NA05059-21 Armario GRA 2210/940 + Acometida TMF1/35A (24,20KW) ICP
NA05059-22 Armario GRA 2210/940 + Acometida TMF1/40A (27,70Kw) ICP
NA05059-23 Armario GRA 2210/940 + Acometida TMF1/45A (31,17Kw) ICP
NA05059-24 Armario GRA 2210/940 + Acometida TMF1/50A (34,60Kw) ICP

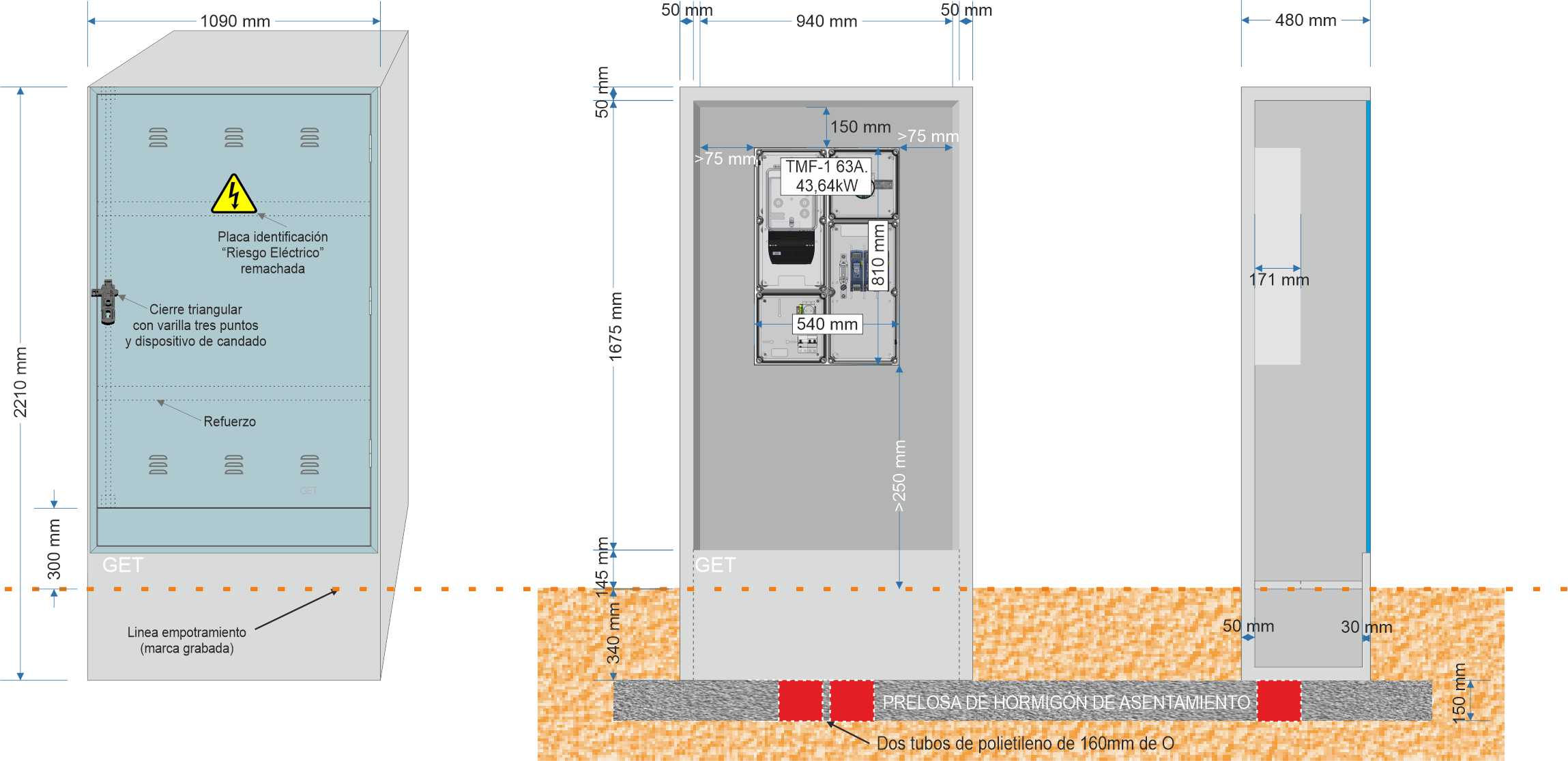

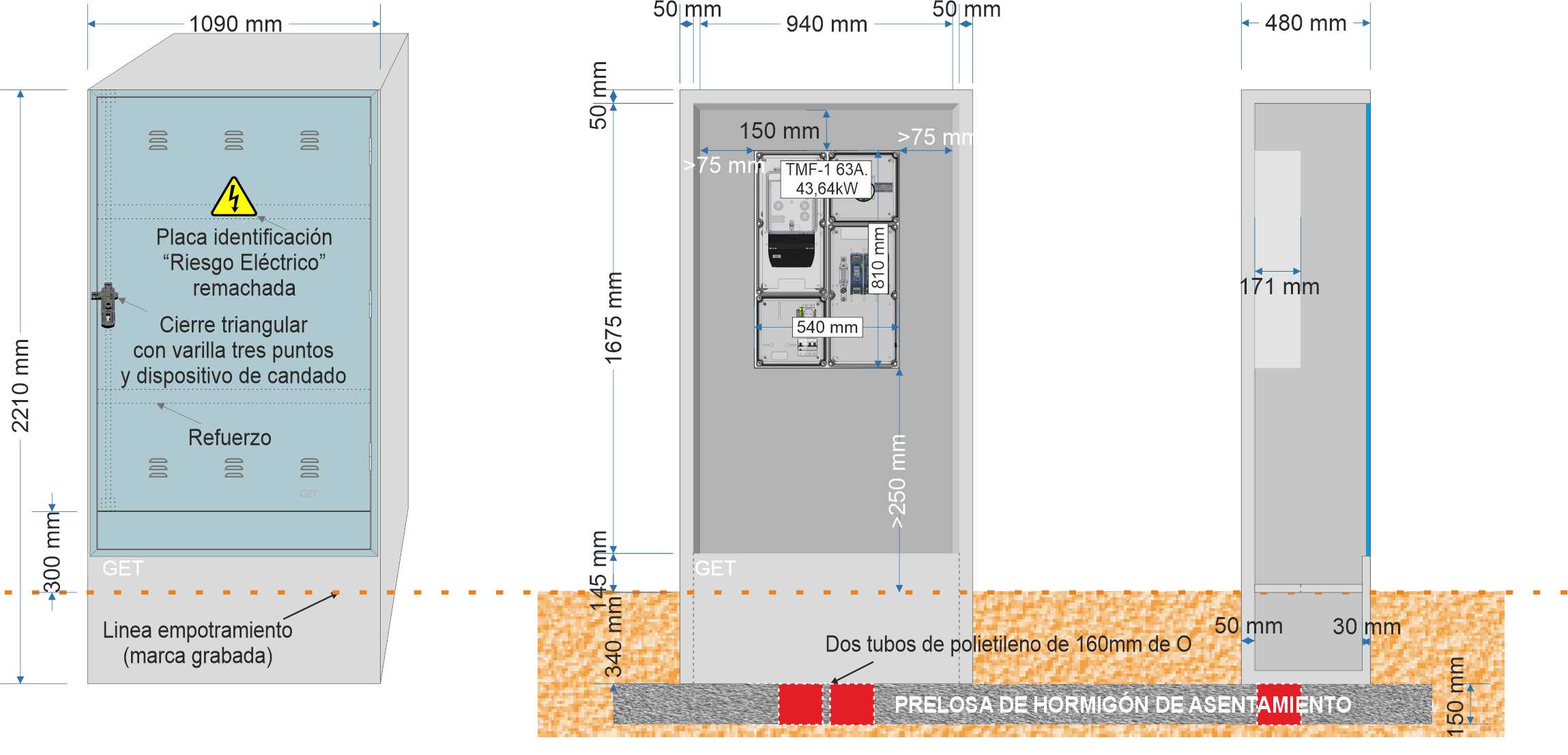

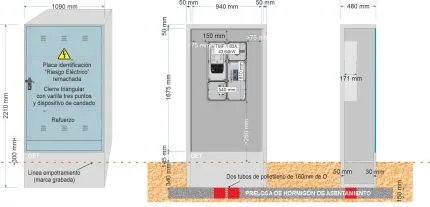

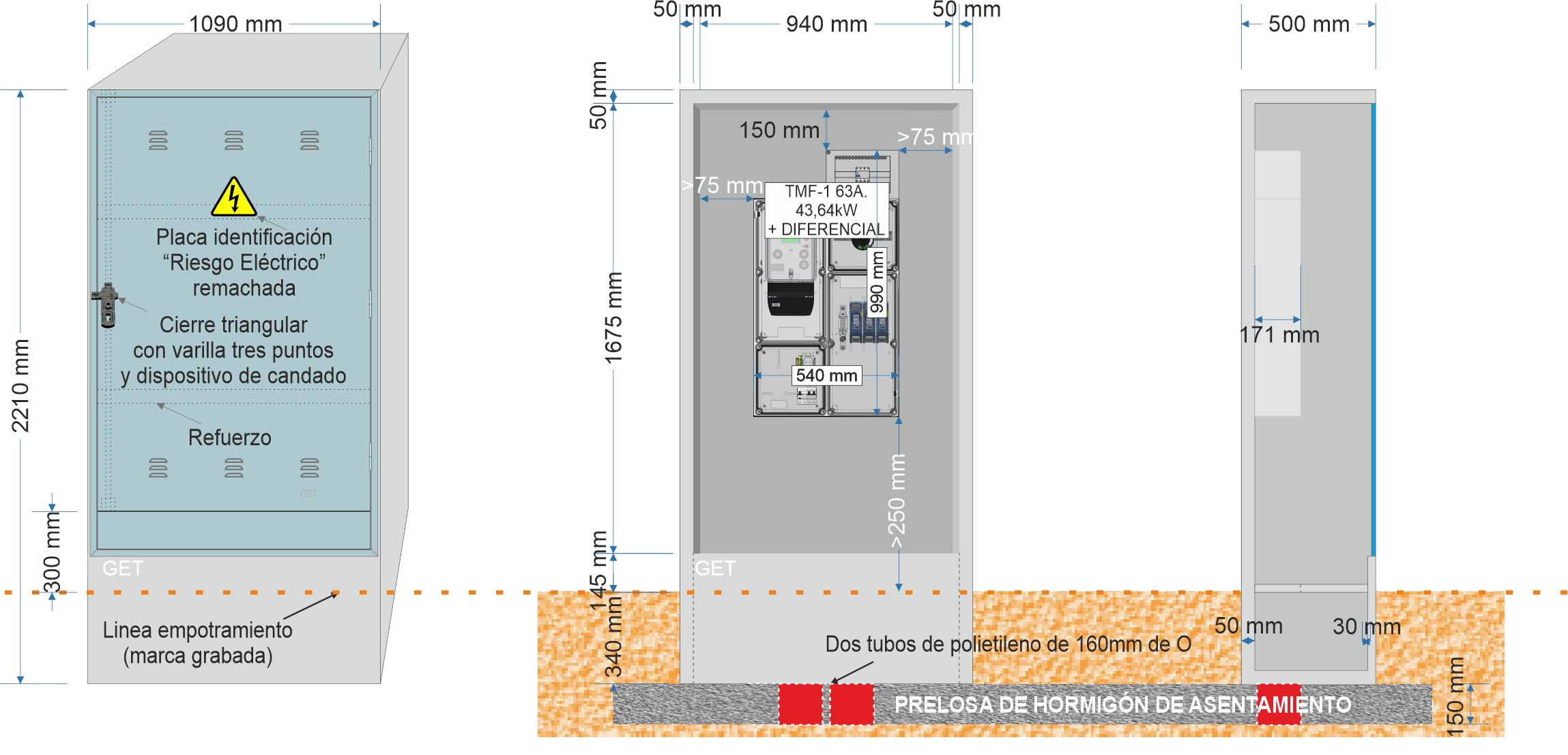

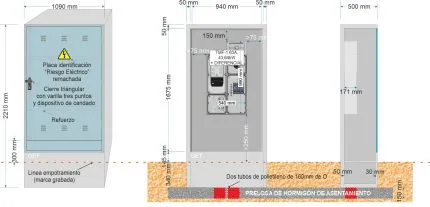

NA05059-25 Armario GRA 2210/940 + Acometida TMF1/63A (43,60Kw) ICP
